ЛЕЛЬ ДД
Гитарная педалька ЛЕЛЬ DD - Drive Distortion

Устройство воспроизведения звуковых эффектов "Лель ДД" (Драйв Дисторшн),вы пускалась предприятием "Лель"(существующим  по сей день).Выпускалась педаль в двух вариантах: первоначалньно - старая модель, предположительно, с 1989 года, и более новый "экспортный" вариант, с 2000-2001.Обе примочки имели разъемы стандарта Jack, а не din-5,как на большинстве советских аудиоустройствах.
Первый вариант выпускался в виде педали в металлическом корпусе, черного цвета, с красными надписями. Сзади была наклейка со штампом ОТК и текстом:

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ
ЗВУКОВЫХ ЭФФЕКТОВ
"ЛЕЛЬ ДД"
0.294.001 ТУ

    Артикул 1С-6-751556.2
Протокол No 162
No. (подписывался ручкой)
Цена     75 руб.
Дата выпуска
Штамп ОТК
Напряжение питания:  =9 В

Второй, более поздний вариант никаких надписей на задней крышке не имел.
Из регулировок на педали находились ручки "Дист","Драйв","Уровень","Тембр","Резон." и двухпозиционный переключатель-рычаг между "Дист." и "Драйв",а также красный светодиод, показывающий включена примочка или нет.

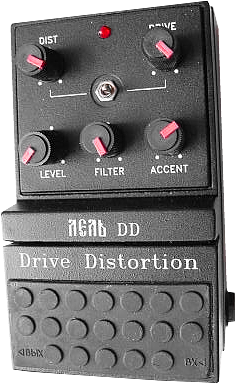

Поздний вариант, выполненный в также в черном корпусе с белыми надписями, имел те же регулировки, но на английском языке("DIST","DRIVE","LEVEL","FILTER","ACCENT".)
Работает эффект от батарейки "Крона 9В"(старый вариант имеет 2 клемы для батреек, новый - одну) или от адаптера, со стандартным разъемом.
Для экономии энергии педаль отказывалась включаться, если в разъеме входа отсутствовал штекер. После подключения штекера, педаль включалась автоматически

sipus 2009

Так же об этой примочке можно прочитать здесь cheesyguitars.com

Особенно подробно схема разобрана на blackbird-star.narod.ru очень подробно всё описано.
