ЭЛЕКТРОН-10

ЭЛЕКТРОН-10 ленегндарный аппарат, производства Муромского завода радиоизмерительных приборов.
Первая советская ламповая активная акустическая система для вокально-инструментальных ансамблей.
До появления электрон-10  для оттечественных ВИА были доступны только импортные аналоги, либо оборудование не предназначенное для электро-музыкальных инструментов напрямую - от кинотеатрных или трансляционных комплектов.

ОПИСАНИЕ АКУСТИЧЕСКОЙ КОЛОНКИ ЭЛЕКТРОН-10:

Акустическая колонка "Электрон-10" предназначена для озвучивания жилых помещений, а также клубных и эстрадных площадок. Усилитель колонки предназначен для работы от звукоснимателя, магнитофона, электромузыкального инструмента типа "Юность", адаптериаованной гитары, радиоприемника и т. д. Акустическая колонка "Электрон- 10" обеспечивает высококачественное, мощное звучание.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
- Диапазон воспроизводимых частот бЗ-:-12500гц при неравномерности но звуковому давлению 15 дб.
- Номинальная выходная мощность усилителя колонки 10 ватт при коэффициенте
- Гармоник по номинальному звуковому давлению на частотах до 400гц—5%, свыше 400 гц—4%.
- Номинальное Звуковое давление не ниже 20 бар.
Усилитель акустической колонки имеет три входа, предназначенные для подключения источника сигналов звуковой частоты, с напряжением не менее 100мв зля входов 1 и 2, и с напряжением не менее 0мв для входа 3, входное сопротивление 500ком и Зком соответственно.
Входы 1, 2 и вход 3 имеют самостоятельные регуляторы уровня (громкости), что позволяет плавно переводить работу с одного входа на другой или производить совмещенную передачу (например, передавать речь па фоне музыки и т. п.).
Усилитель акустической колонки снабжен раздельными регуляторами тембра высоких и низких частот с пределами регулировки не менее 12дб.
Уровень фона усилителя колонки при регуляторах громкости и тембра в положении максимального усиления и широкой полосы не хуже —50дб по отношению к номинальному выходному напряжению.
Усилитель рассчитан на питание только от сети переменного тока с напряжением 127 или 220 в.
Потребляемая мощность не более 100 вт.
Габаритные размеры: 290 Х 500Х90 мм.
Вес без упаковки не более 20 кг.

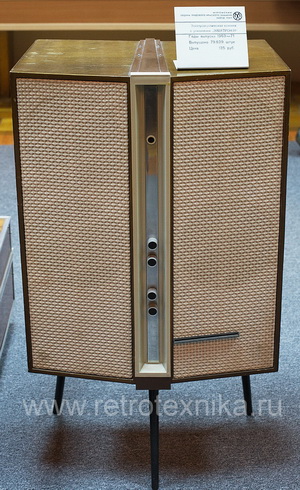

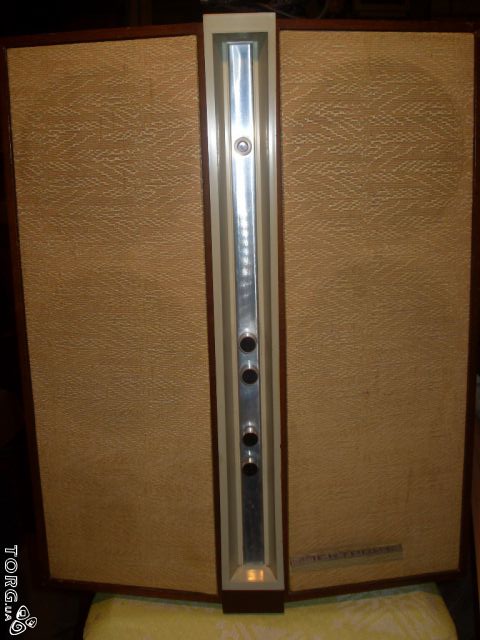

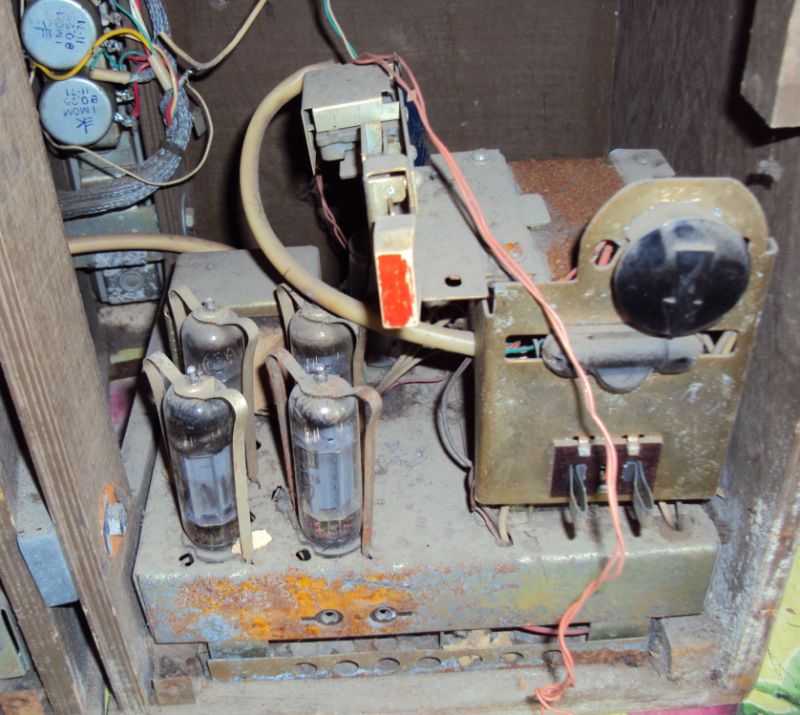

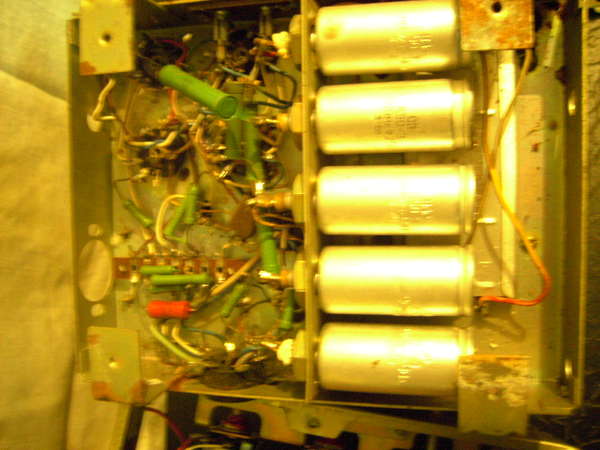

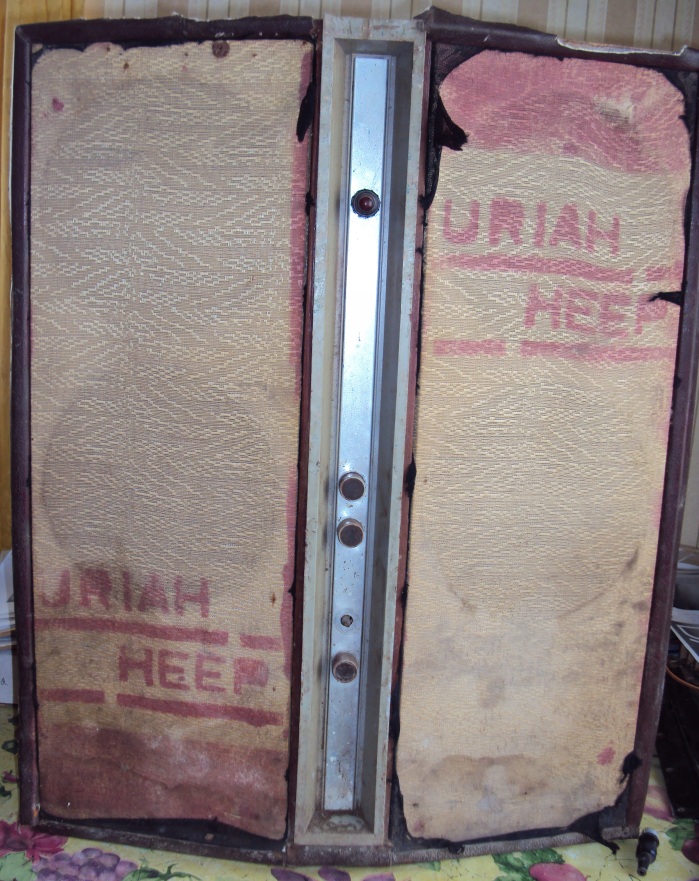

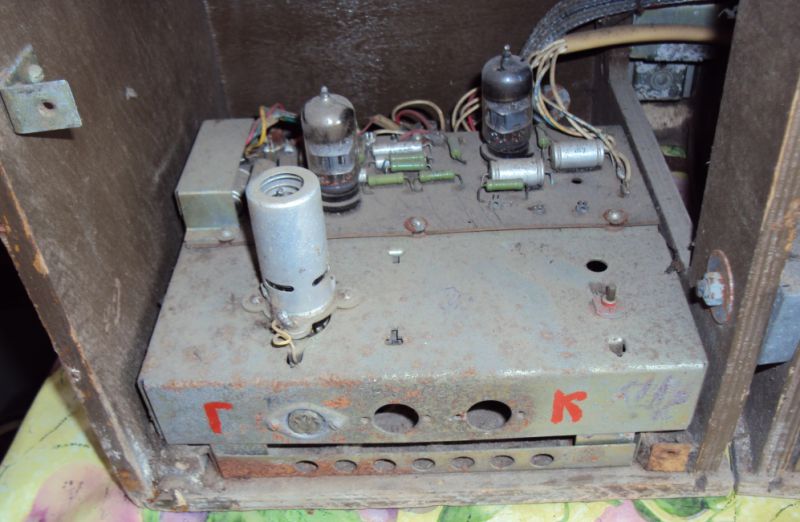

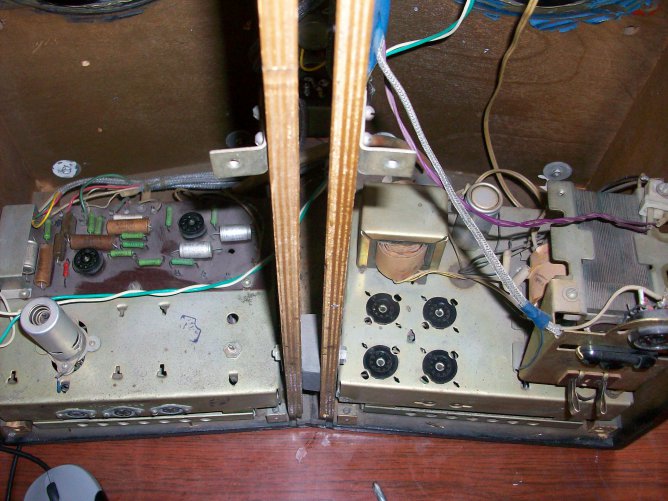

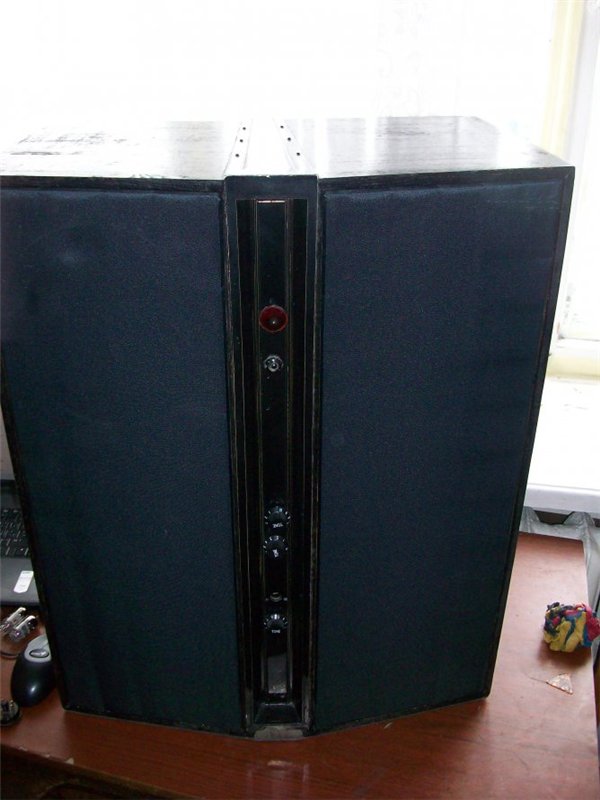

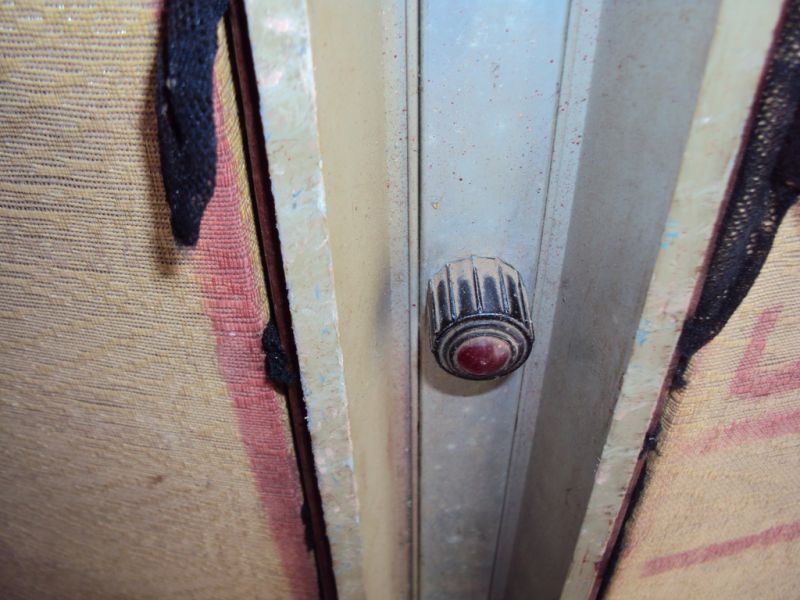

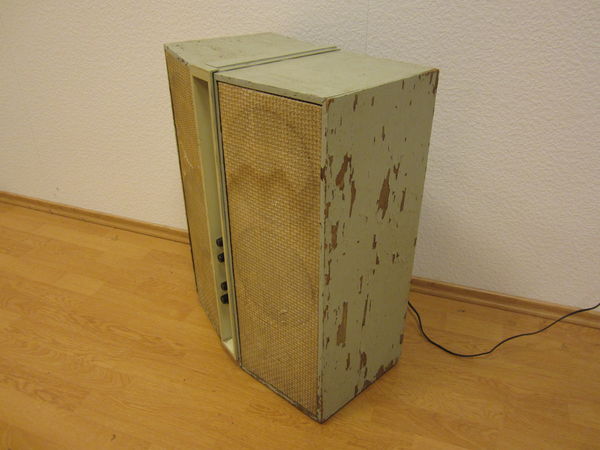

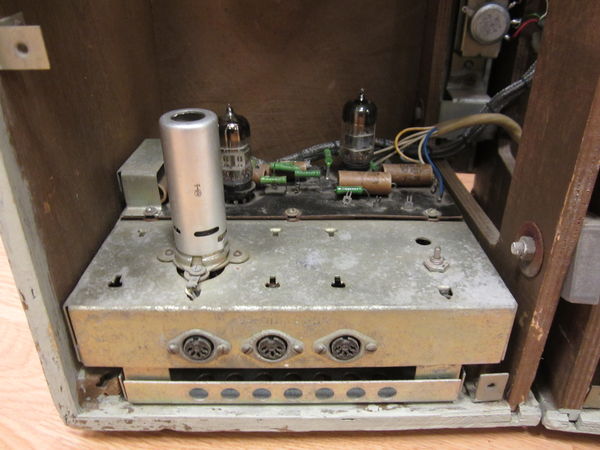

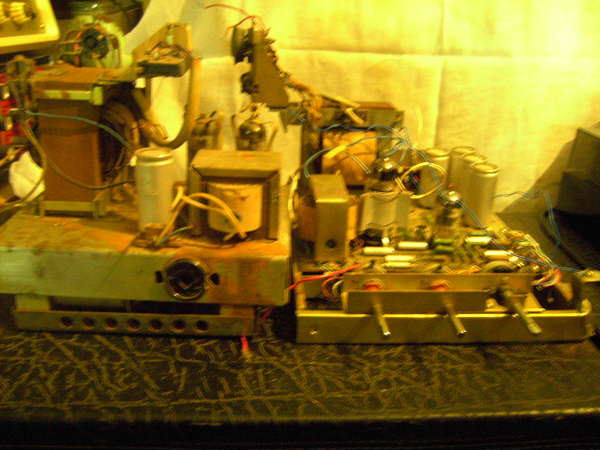

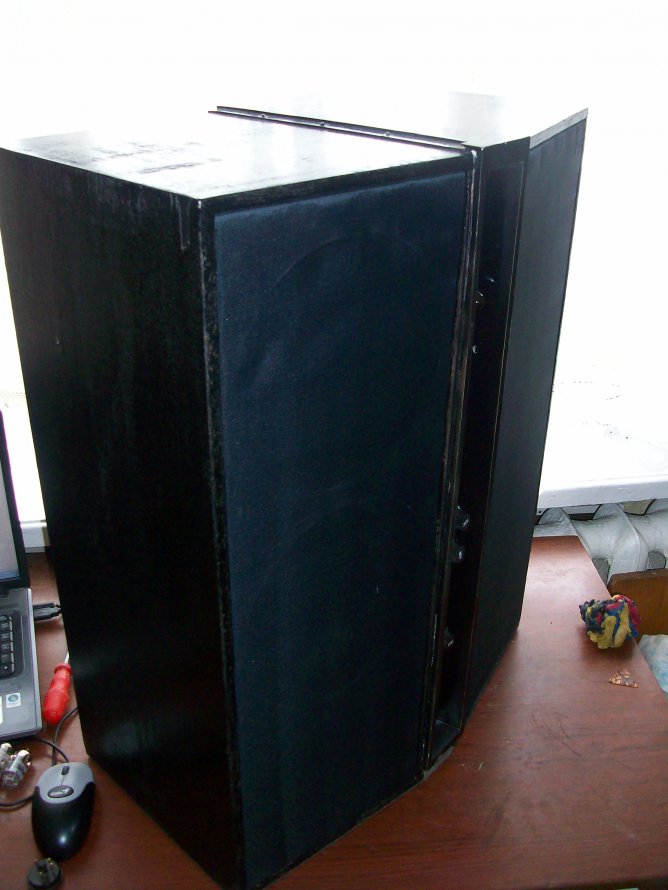

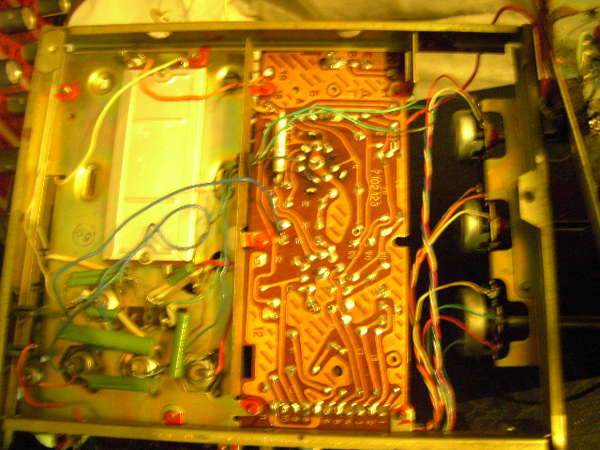

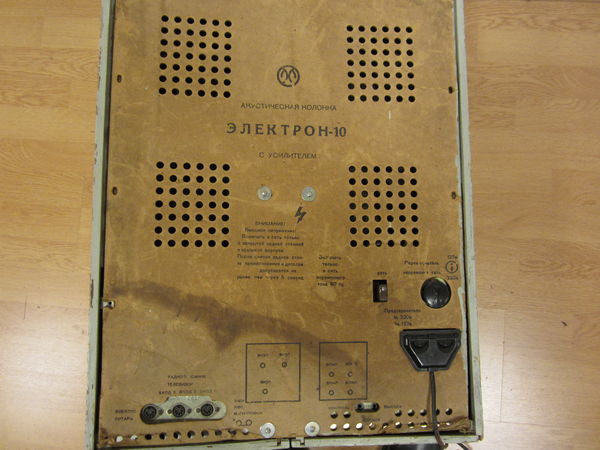

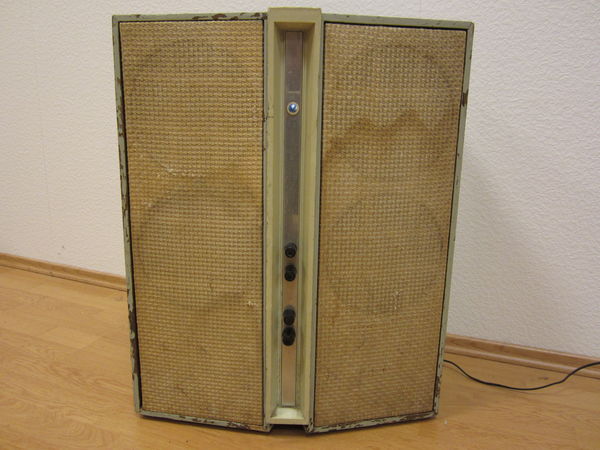

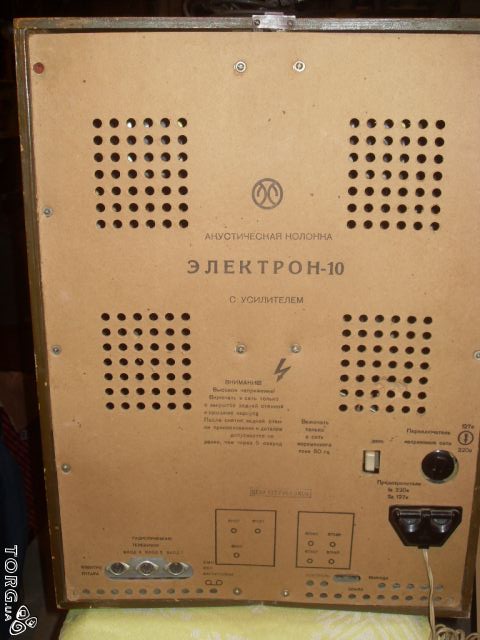

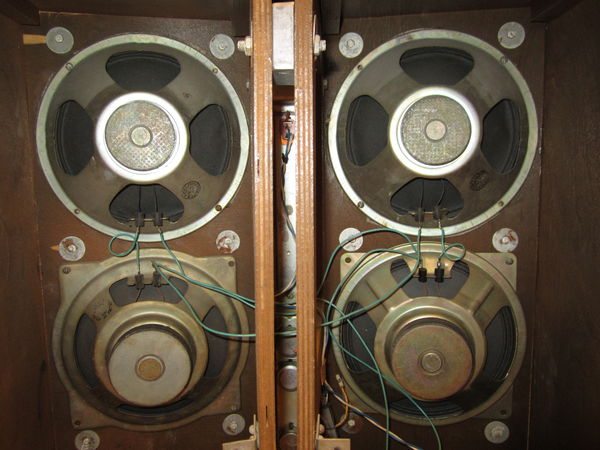

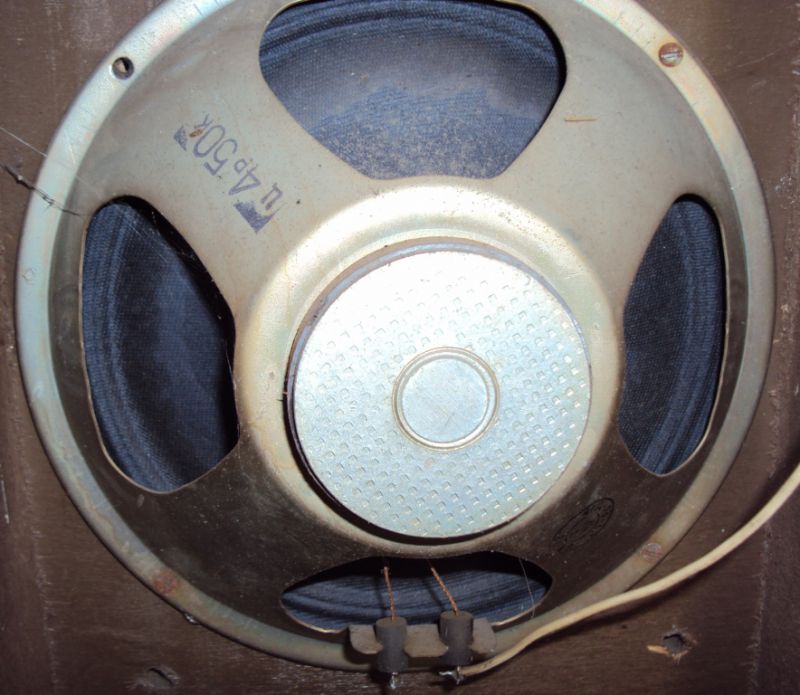

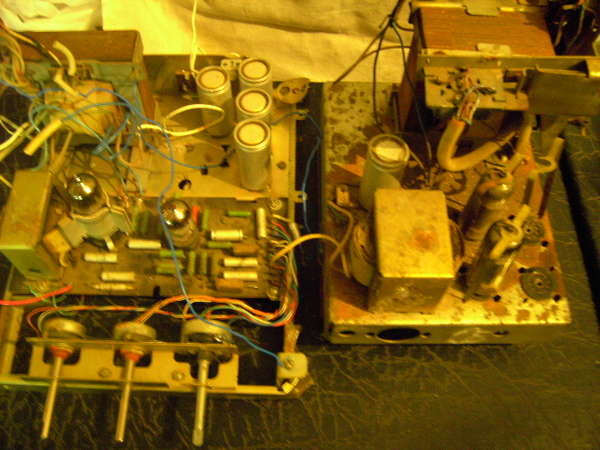

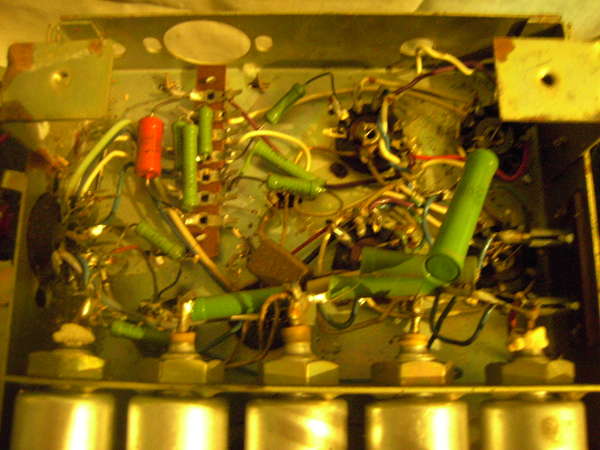

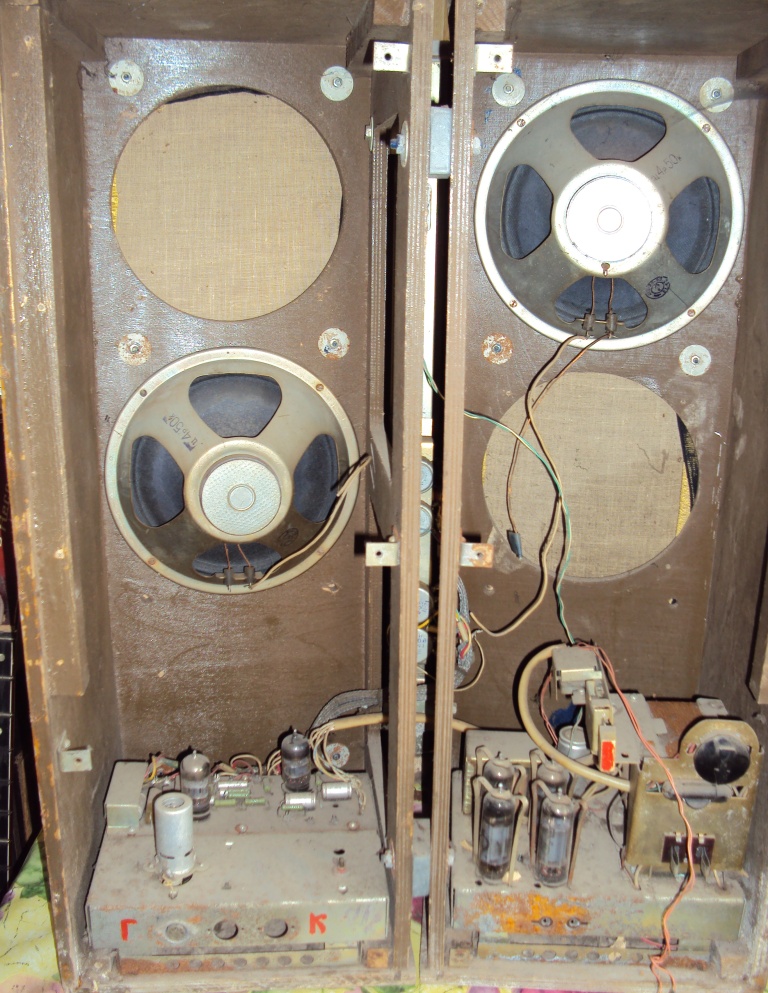

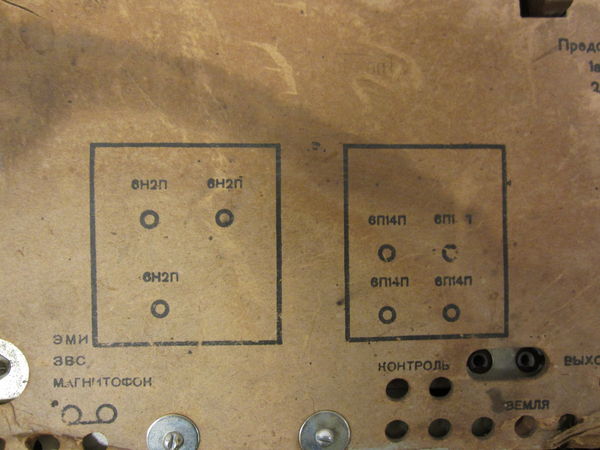

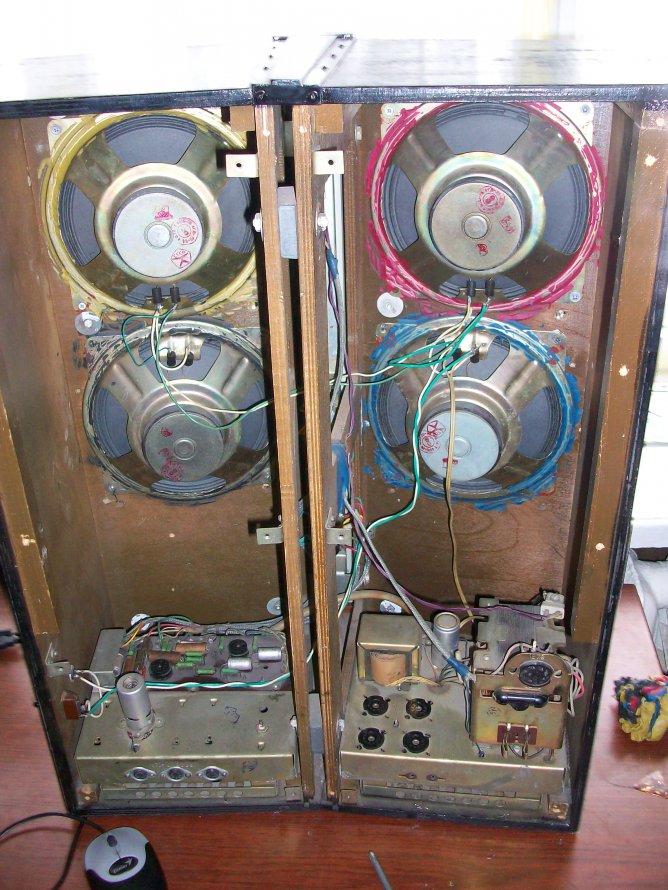

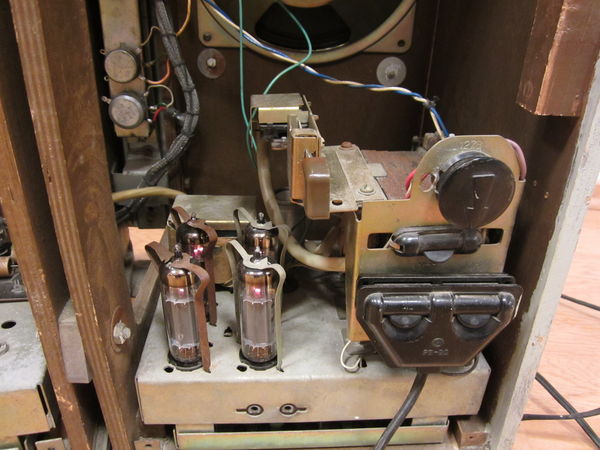

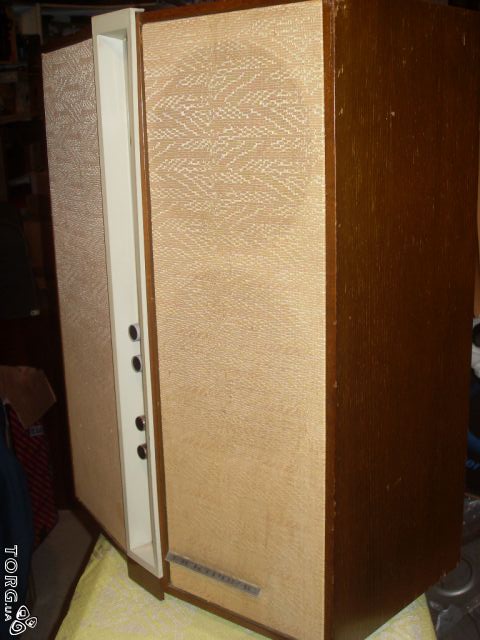

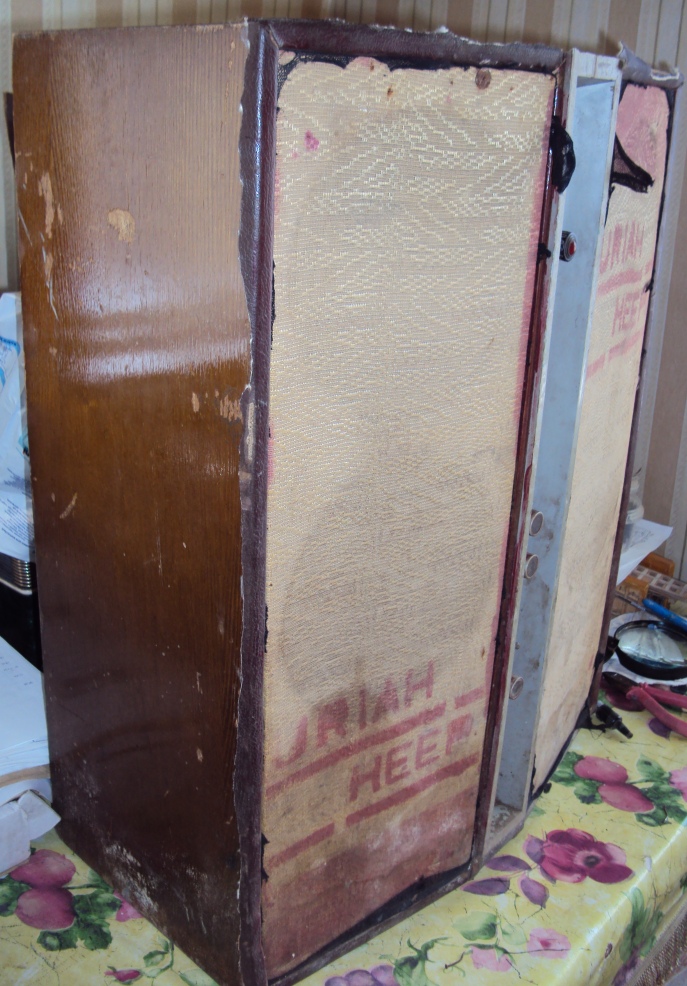

Фотографии ЭЛЕКТРОН-10

ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель ЭЛЕКТРОН-10 Ламповый комбо-усилитель

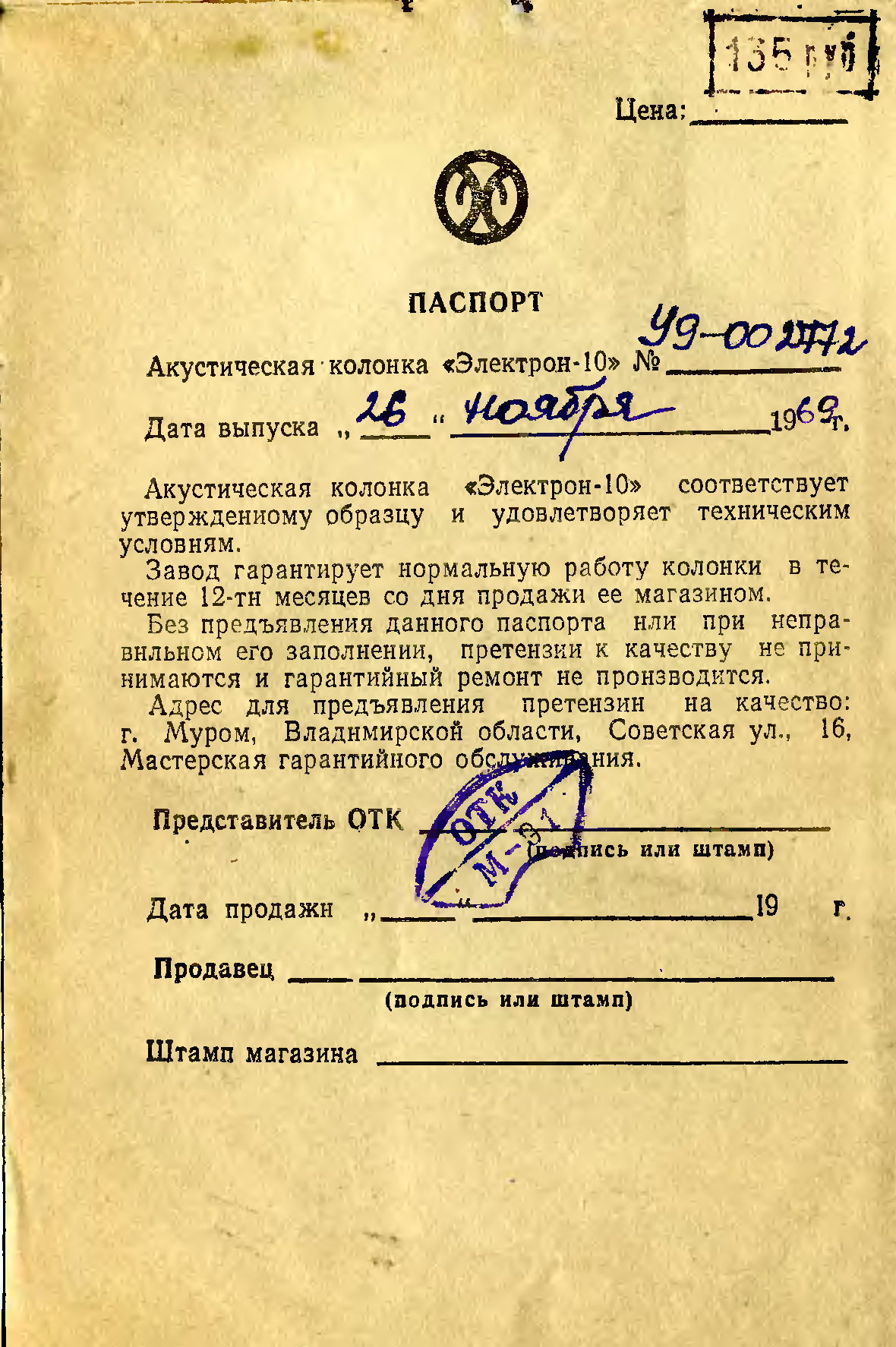

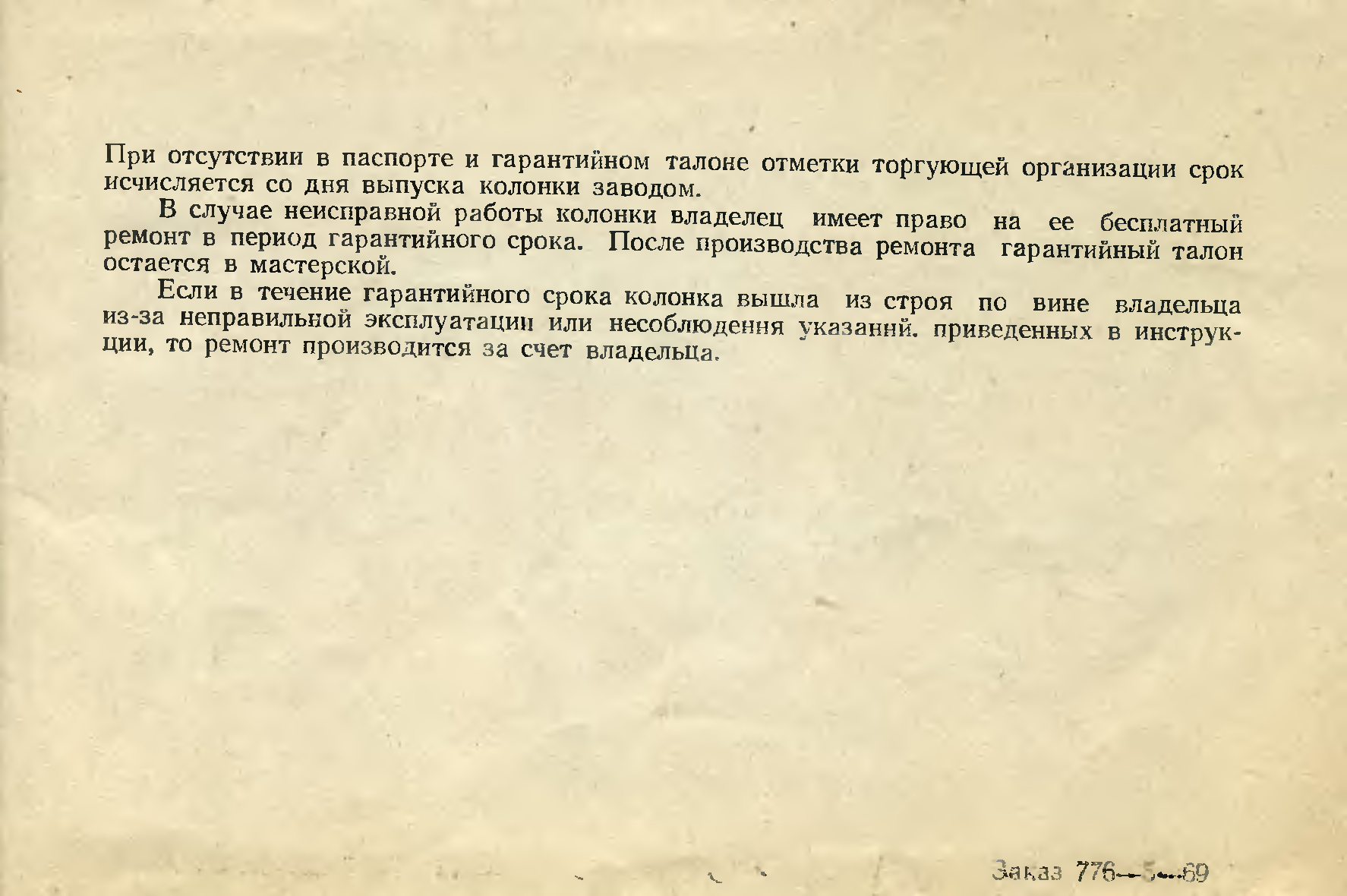

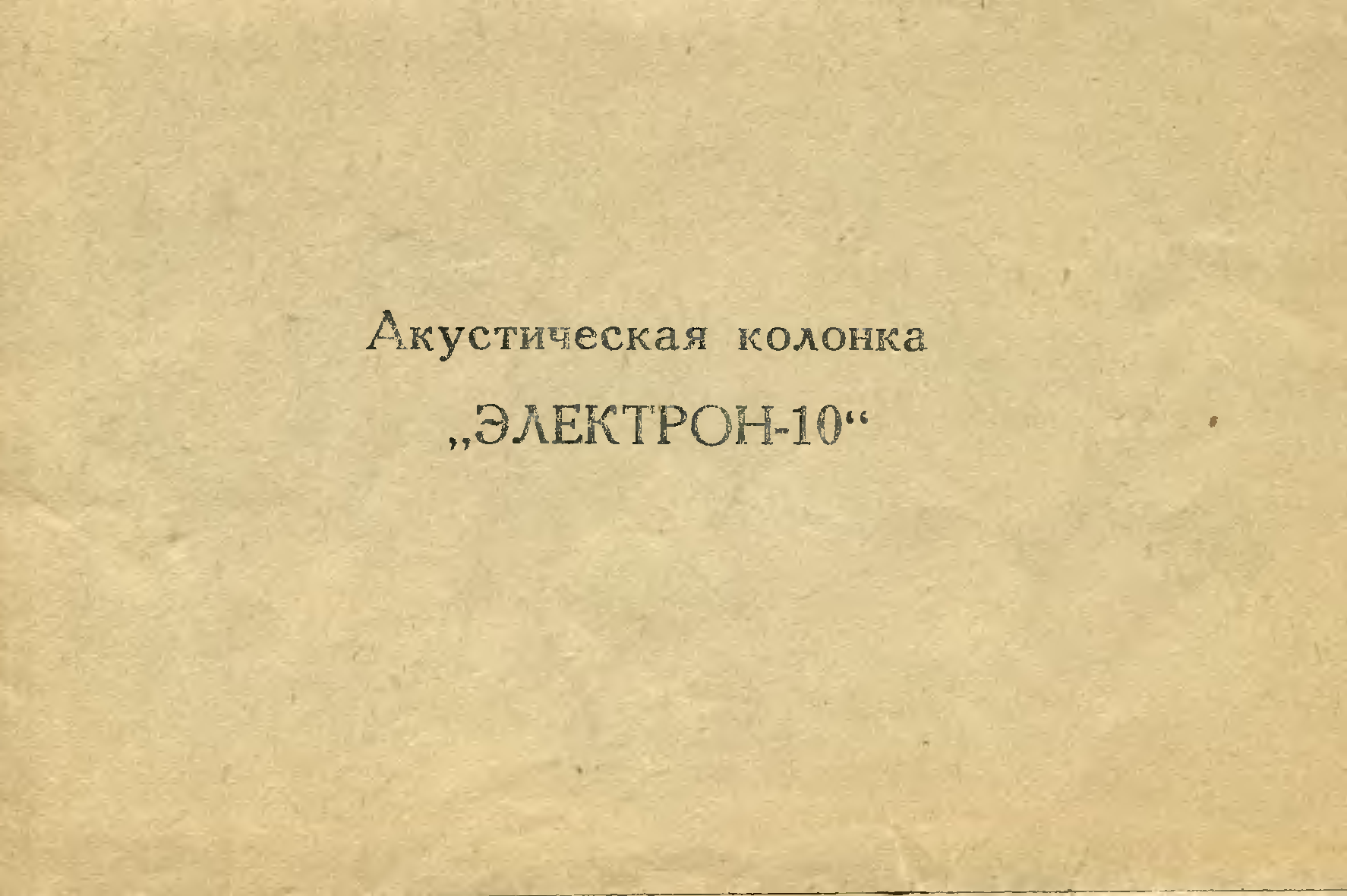

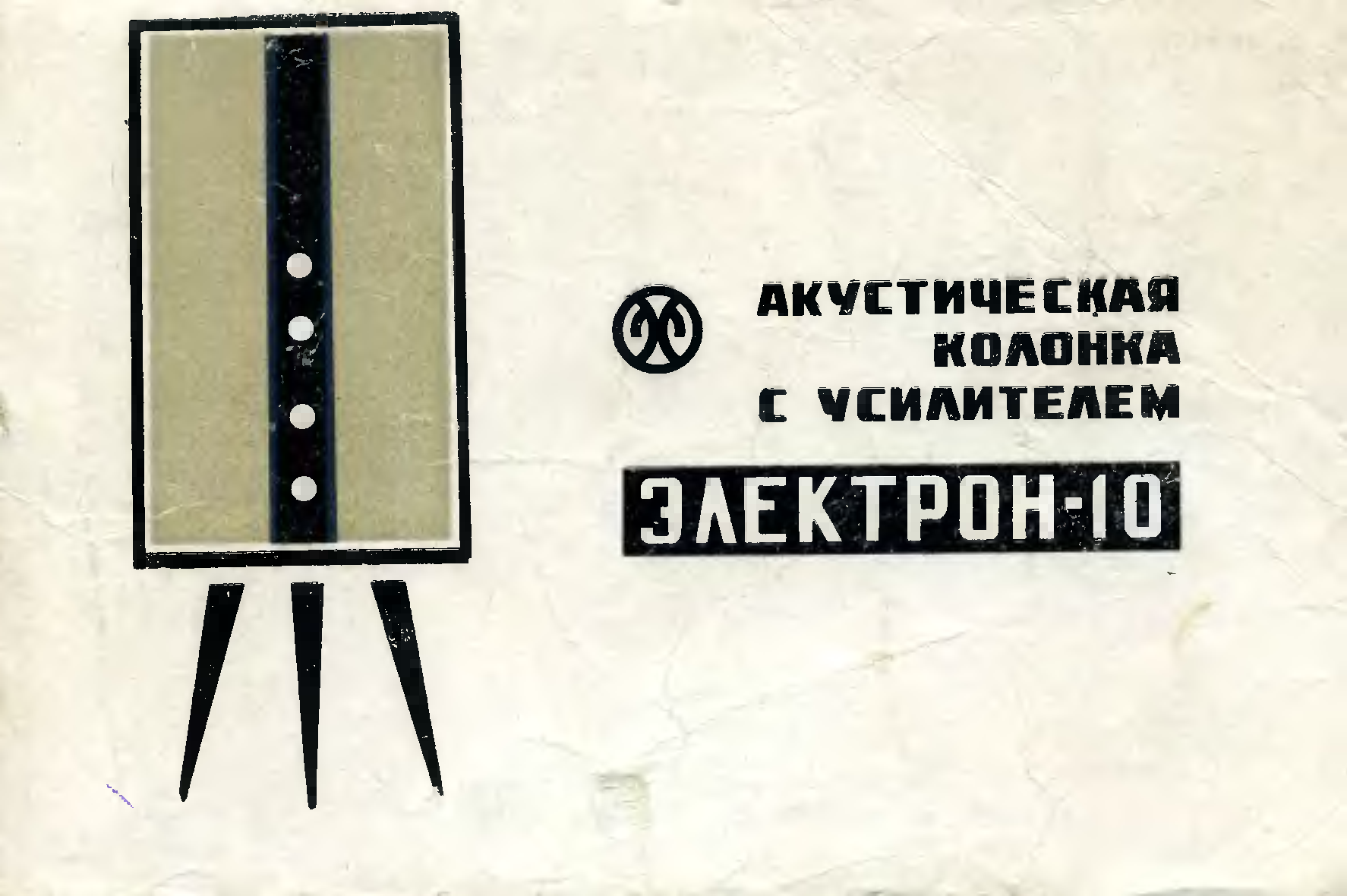

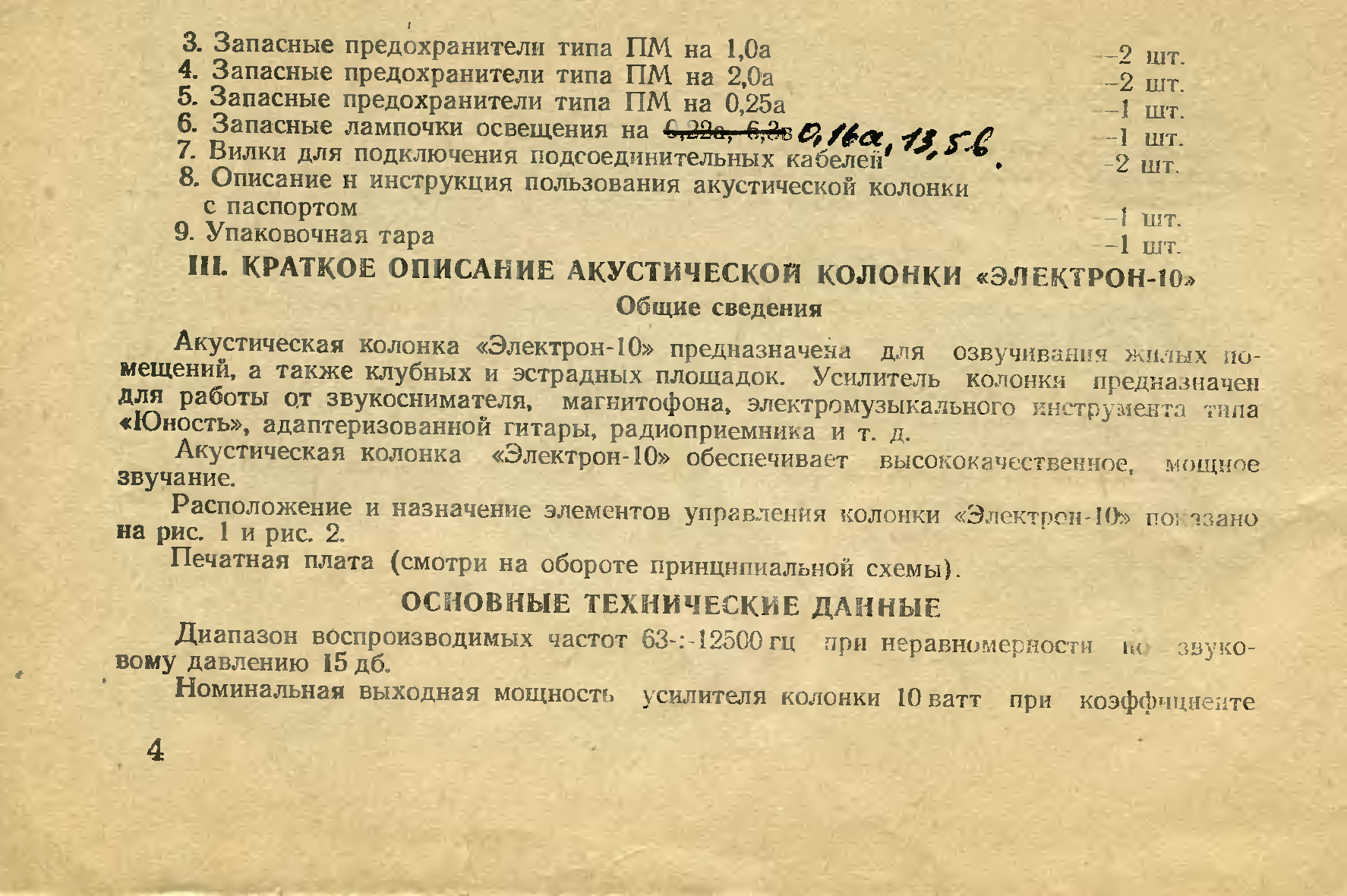

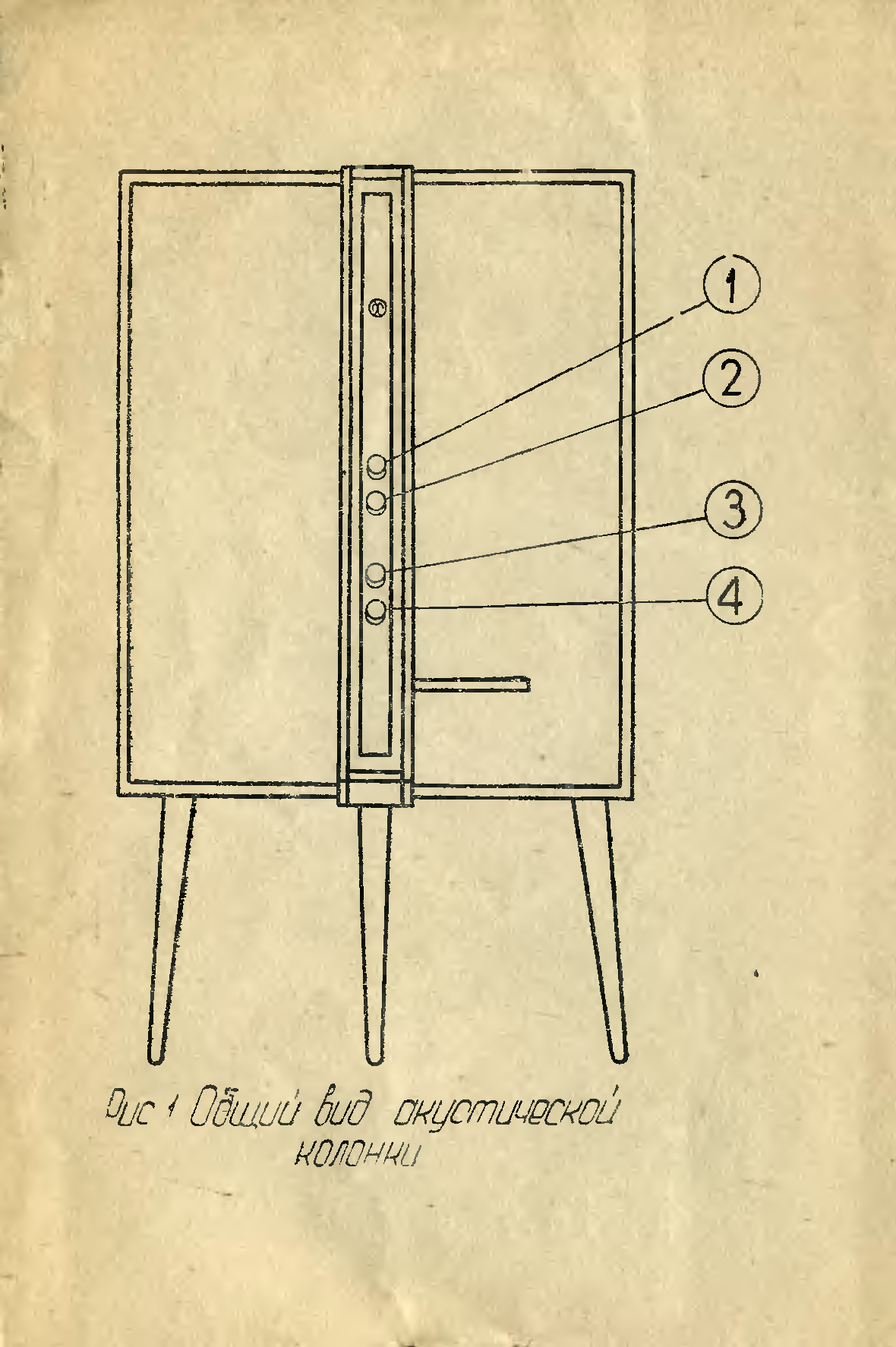

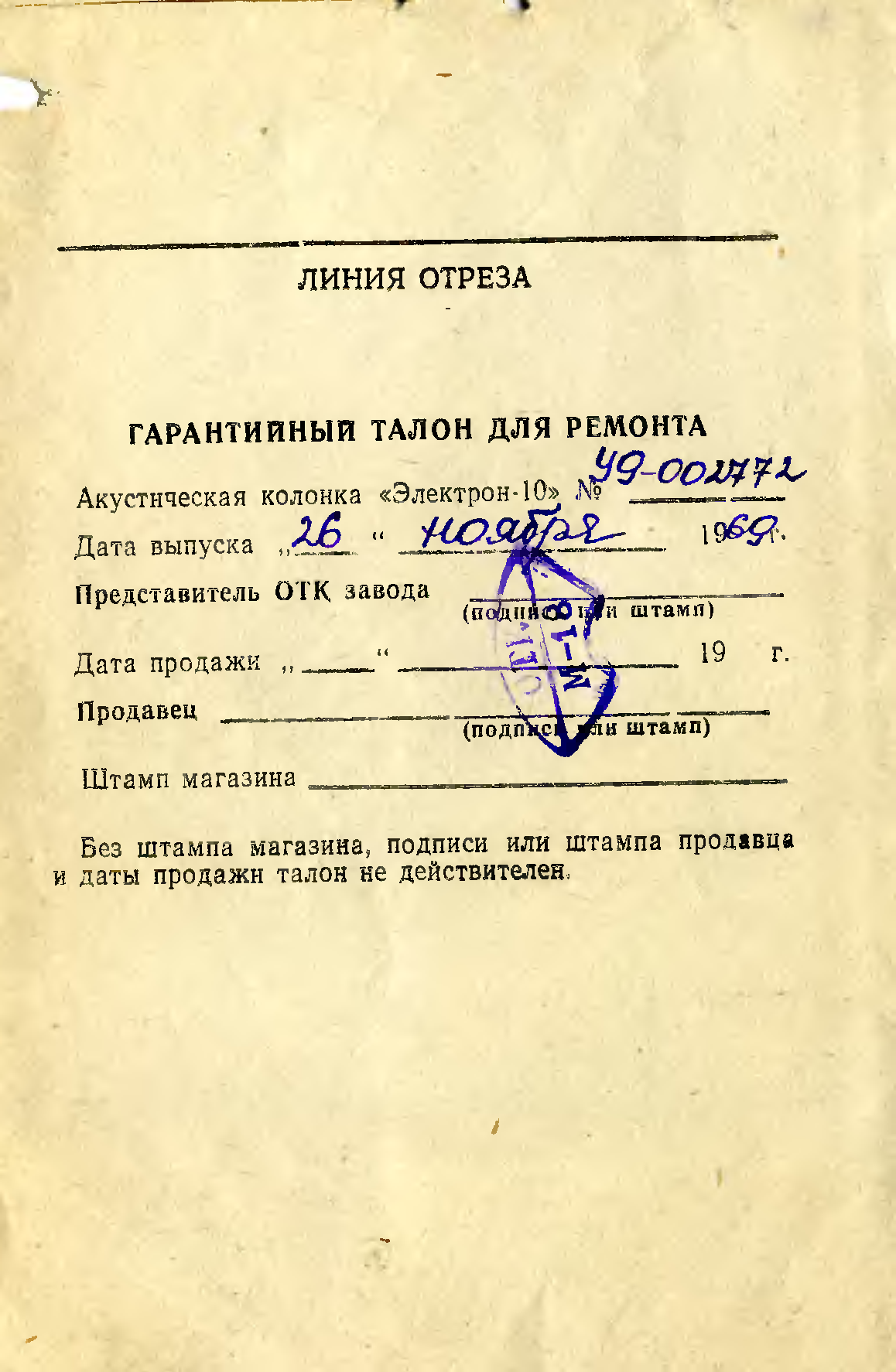

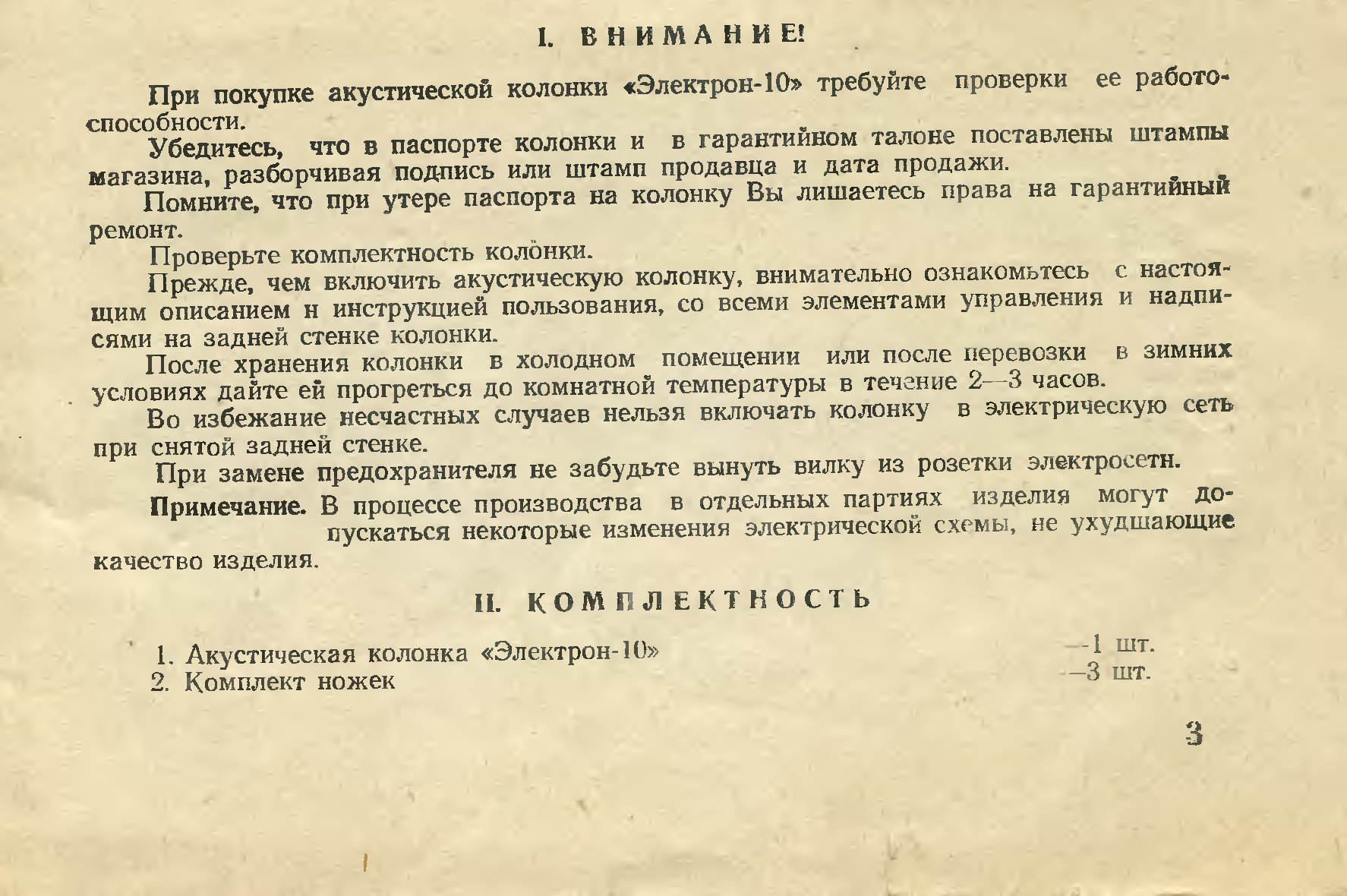

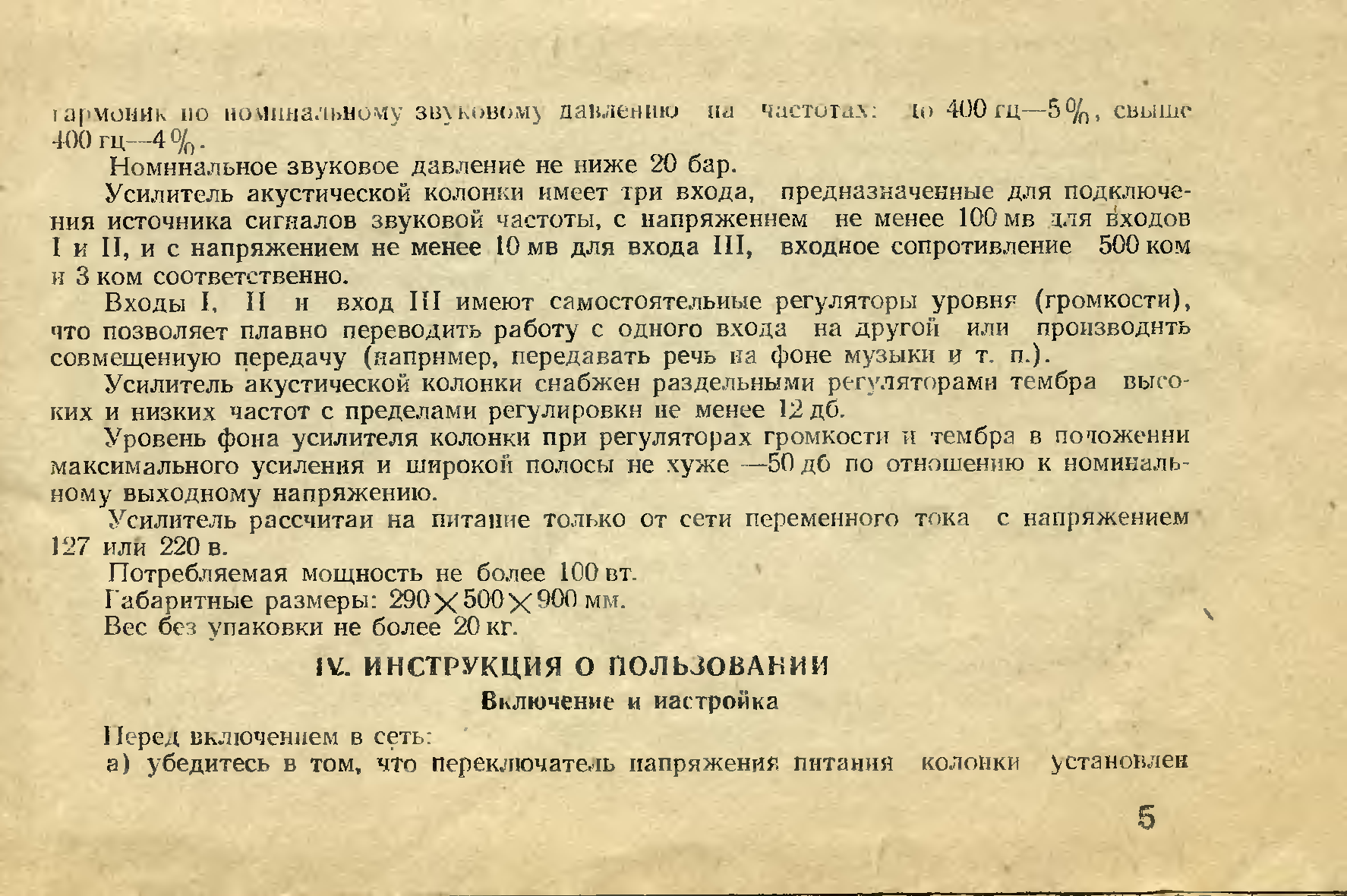

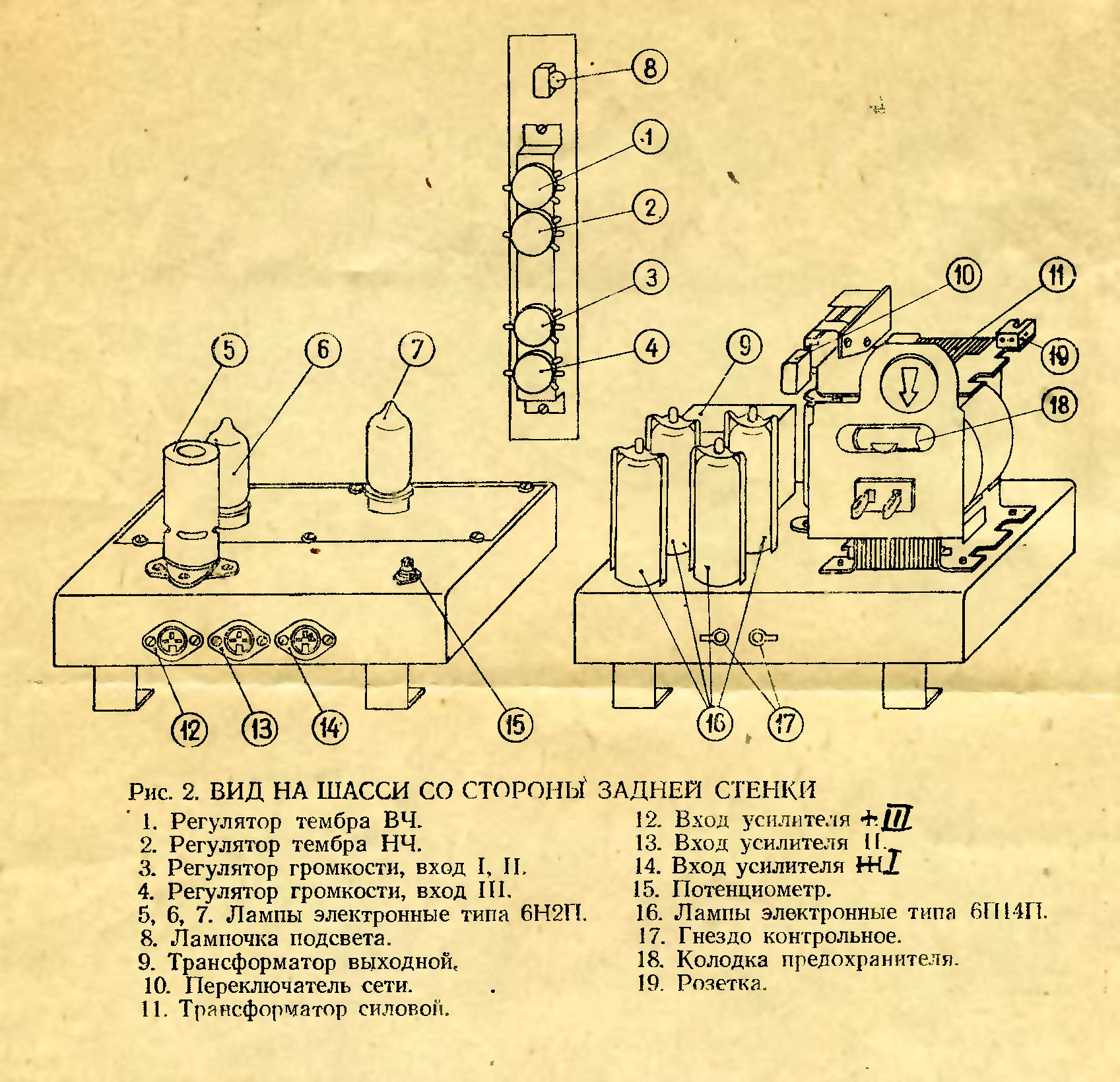

Руководство по эксплуатации ЭЛЕКТРОН-10

Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10 Руководство по эксплуатации ЭЛЕКТРОН-10

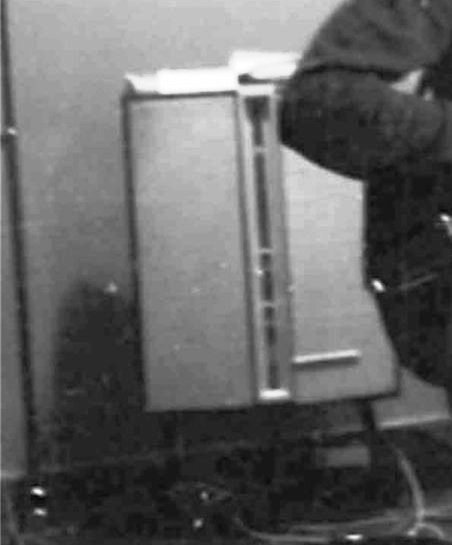

ВИА и ЭЛЕКТРОН-10

ВИА и  ЭЛЕКТРОН-10 ВИА и  ЭЛЕКТРОН-10 ВИА и  ЭЛЕКТРОН-10 ВИА и  ЭЛЕКТРОН-10 ВИА и  ЭЛЕКТРОН-10

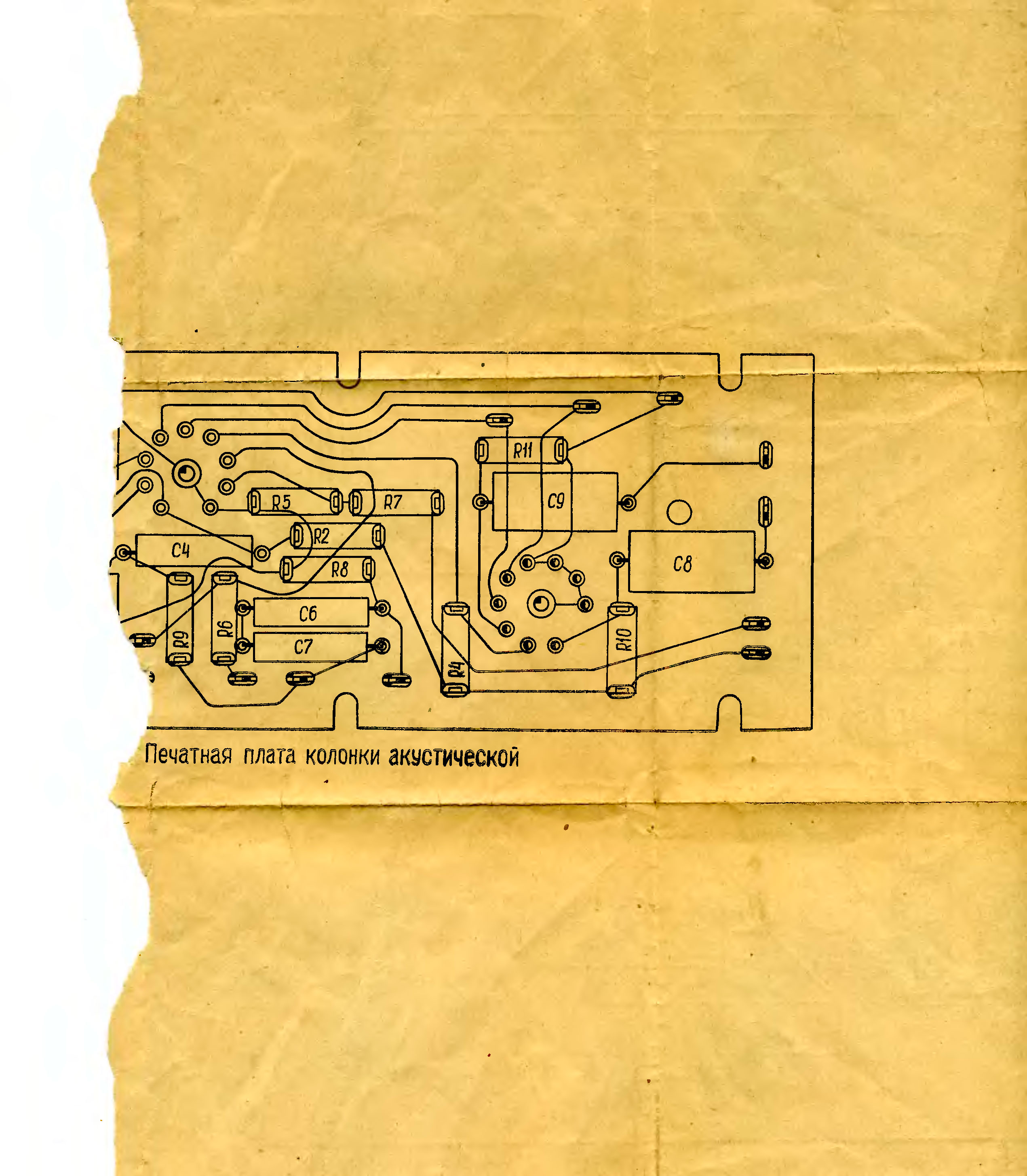

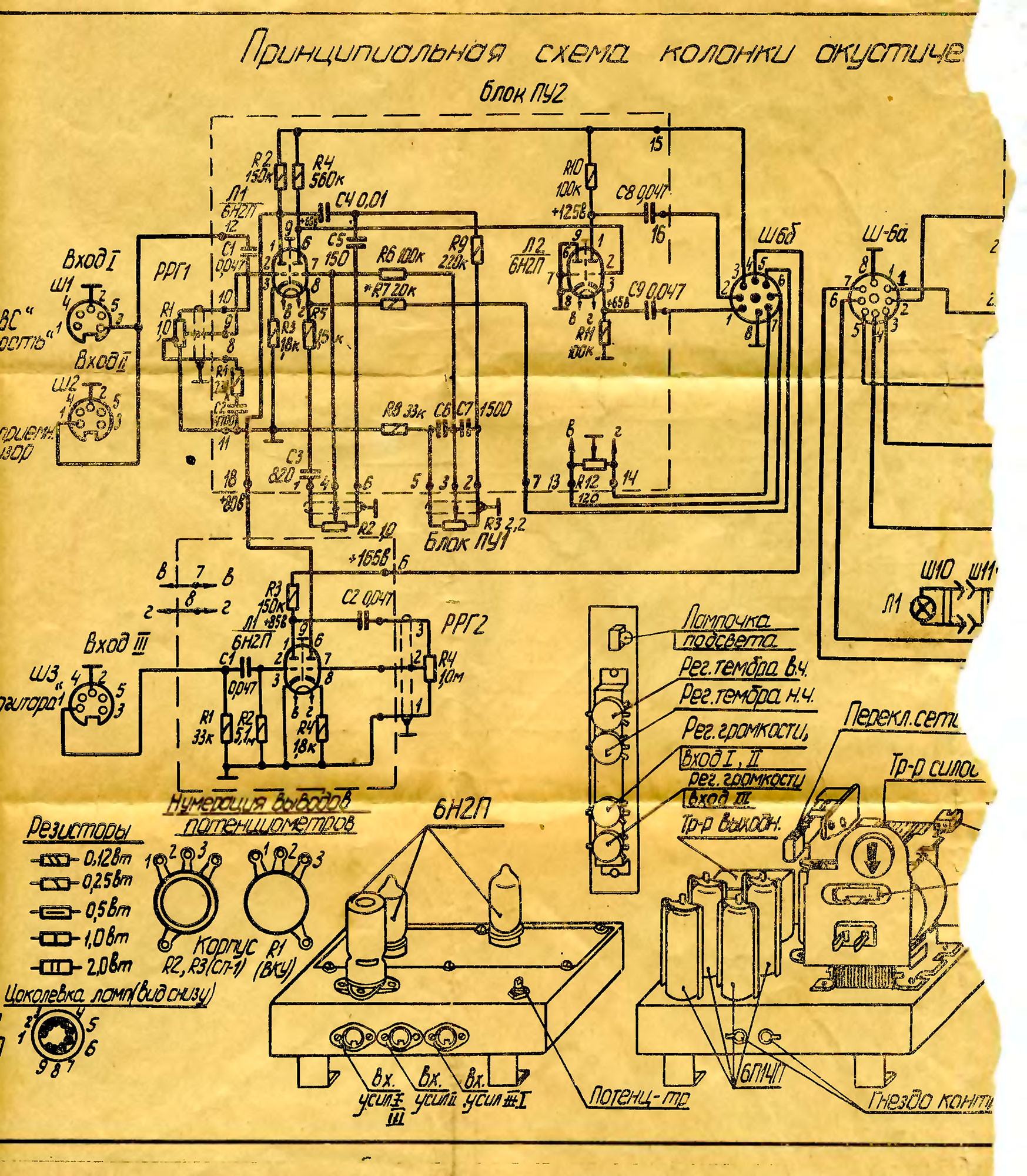

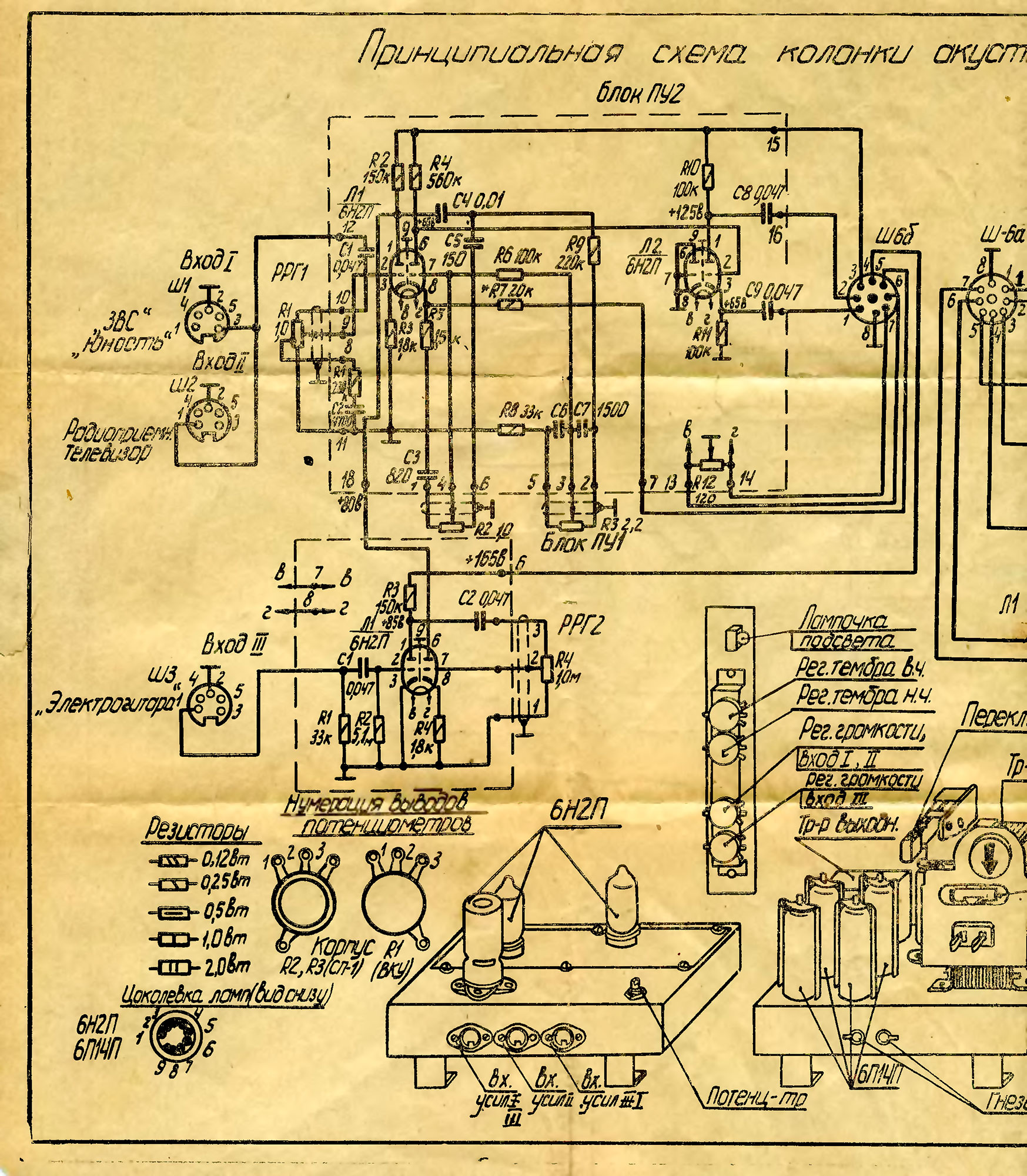

Схемы ЭЛЕКТРОН-10

Схемы ЭЛЕКТРОН-10 Схемы ЭЛЕКТРОН-10 Схемы ЭЛЕКТРОН-10
