ЗУ-430
ЗУ-430

Ламповый усилитель ЗУ-430

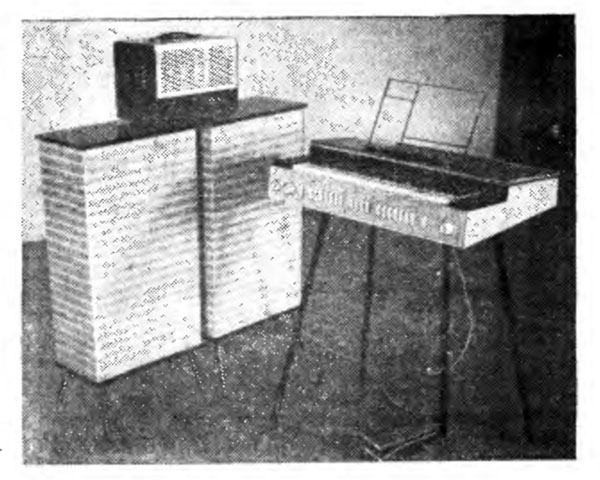

Звуковоспроизводящее устройство ЗУ-430
Инж. В. ВОЛОШИН. инж. В. ИВАХА, инж. Л. ФЕДОРЧУК.

3вуковеспроизводящее переносное устройство ЗУ-430 состоит аз высококачественного усилителя IIЧ и двух акустических агрегатов. Оно предназначено для совместной работы с электромузыкальными инструментами, в том числе с адаптеризованными. ЗУ-430 можно использовать и для усиления звуковых сигналов от других источников речевых и музыкальных программ: звукоснимателя, магнитофона, а также микрофона. В последнем Случае обязательно применение микрофонной приставки, входящей в комплект Зу-430.
Усилитель НЧ имеет два входа с независимой регулировкой усиления и регулировку тембра в области низших и высших звуковых частот.

Основные характеристики усилителя ЗУ-430:

  • Номинальная выходная мощность — 20Вт.
  • При коэффициенте нелинейных искажений не более — 2%.
  • Чувствительность:
    со входа Вх1—100 мв,
    со входа Вх2—220 мв,
    с микрофонной приставкой —не хуже З мв.
  • Динамический диапазон — 60 дб.
  • Полоса воспроизводимых звуковых частот — 30—15000 гц,
  • Неравномерность частотной характеристики – не более 3дб.
  • Питается усилитель от сети переменного тока напряжением 127 или 220в, потребляемая мощность – 85Вт.
  • Размеры усилителя - 305х210х175мм.
  • В каждом звуковом агрегате установлено по четыре громкоговорителя - 4ГД-28
  • Размеры агрегата - 800х500х250мм.
  • Вес – 14кг.

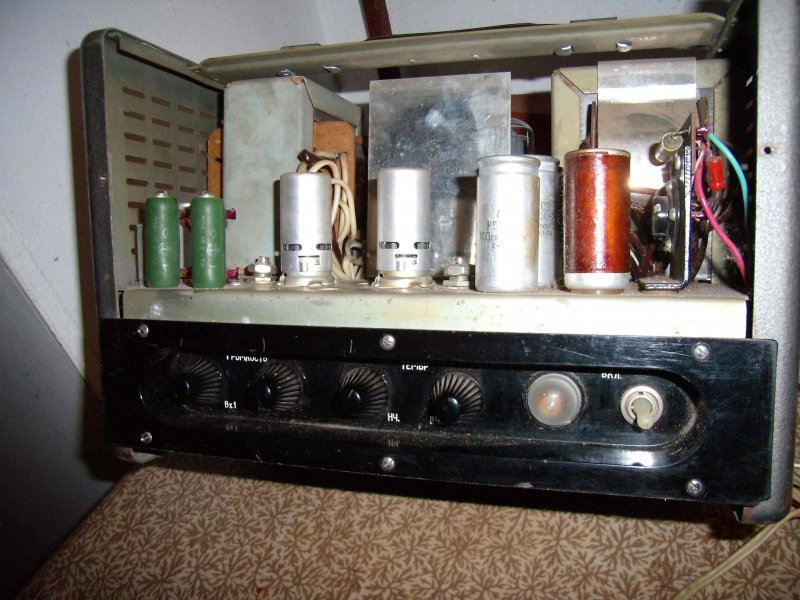

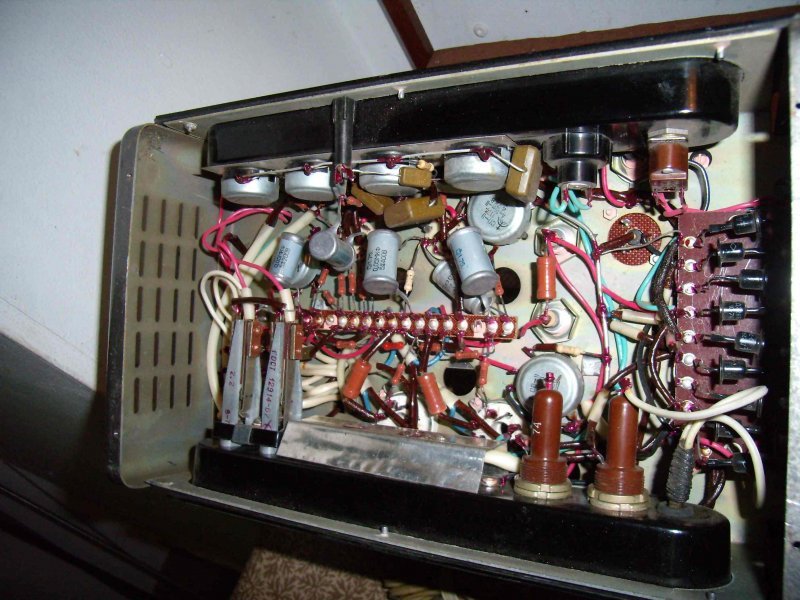

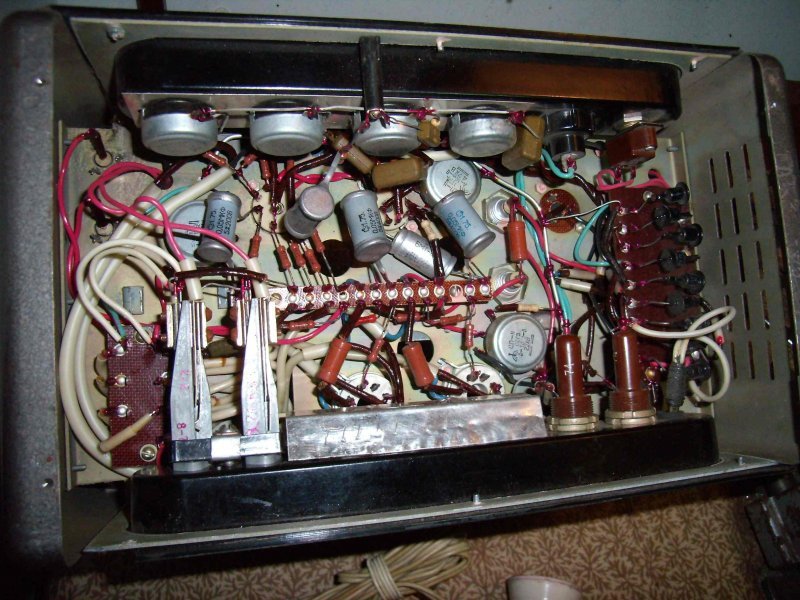

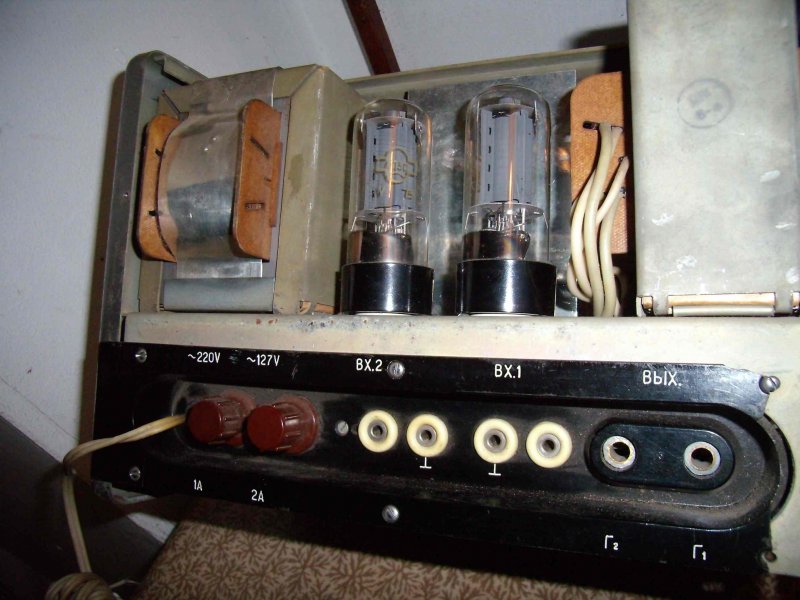

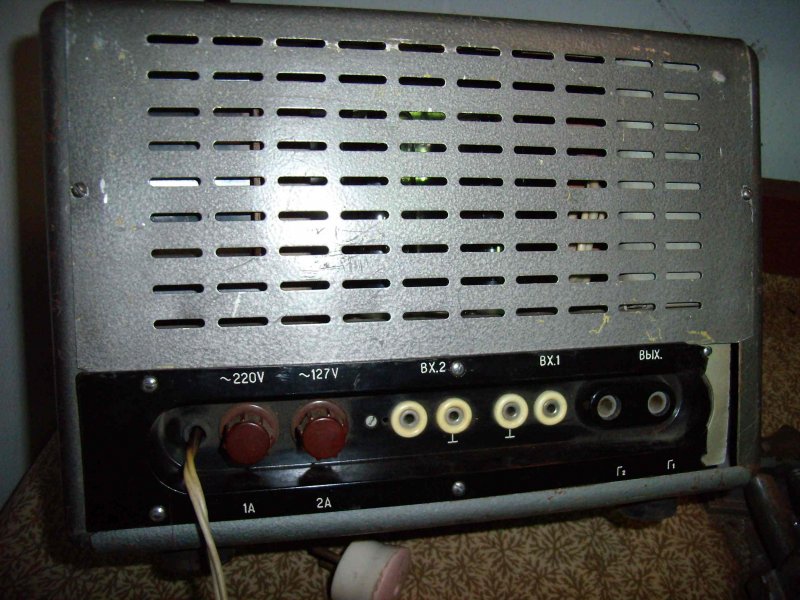

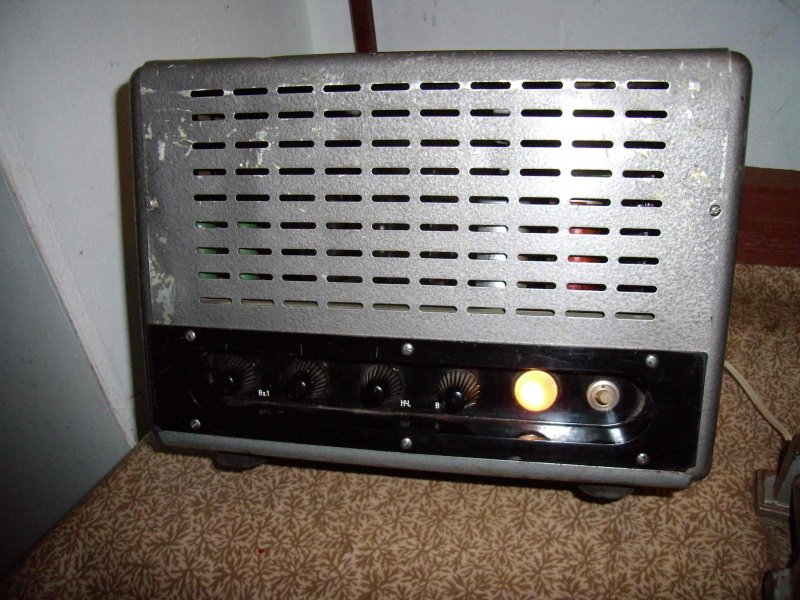

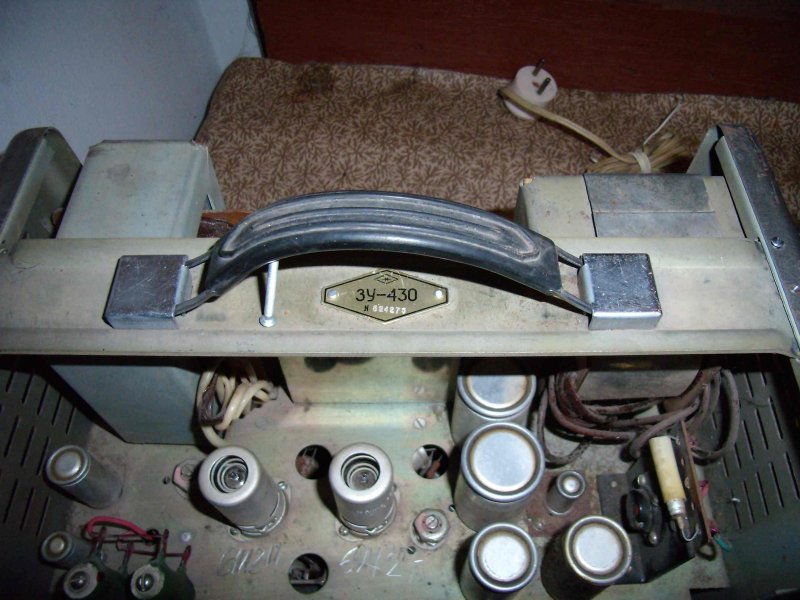

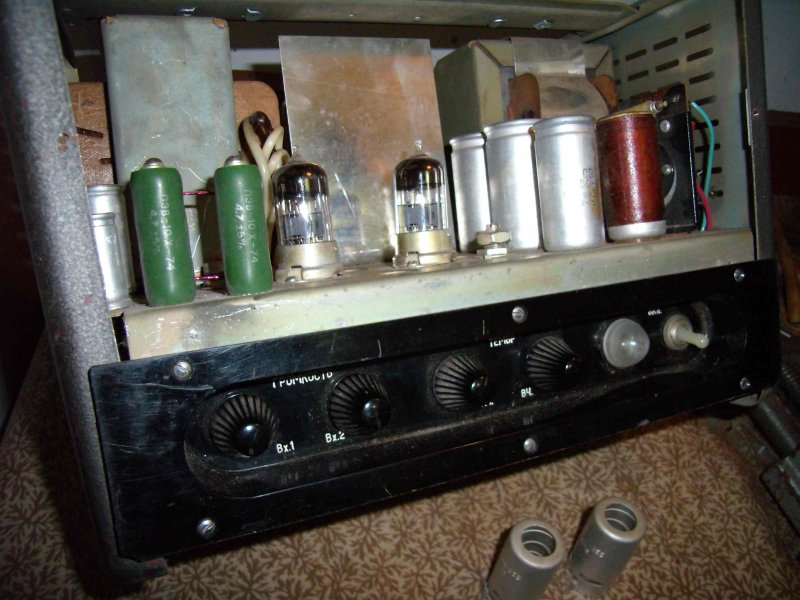

Фотографии ЗУ-430

ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель ЗУ-430 Ламповый усилитель

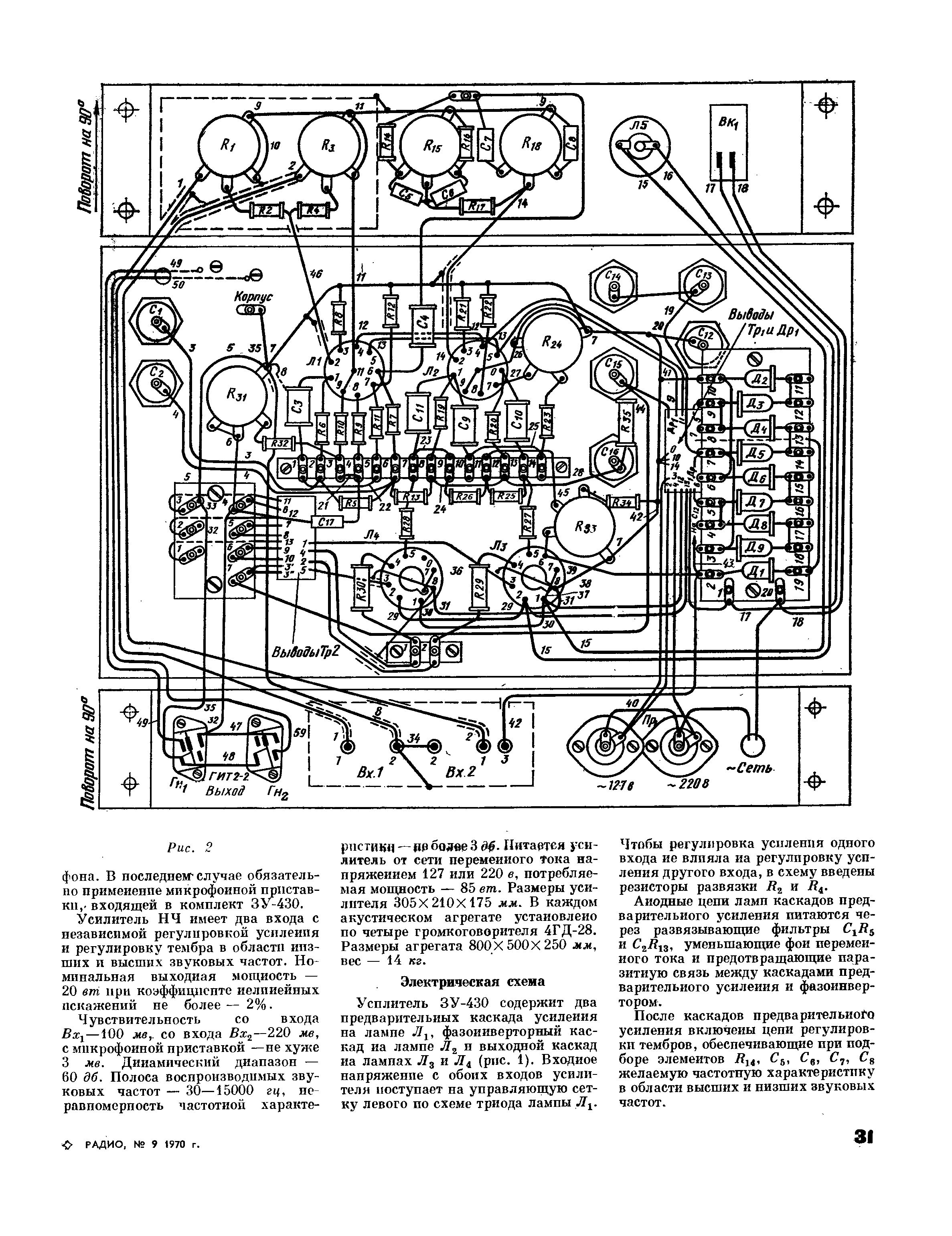

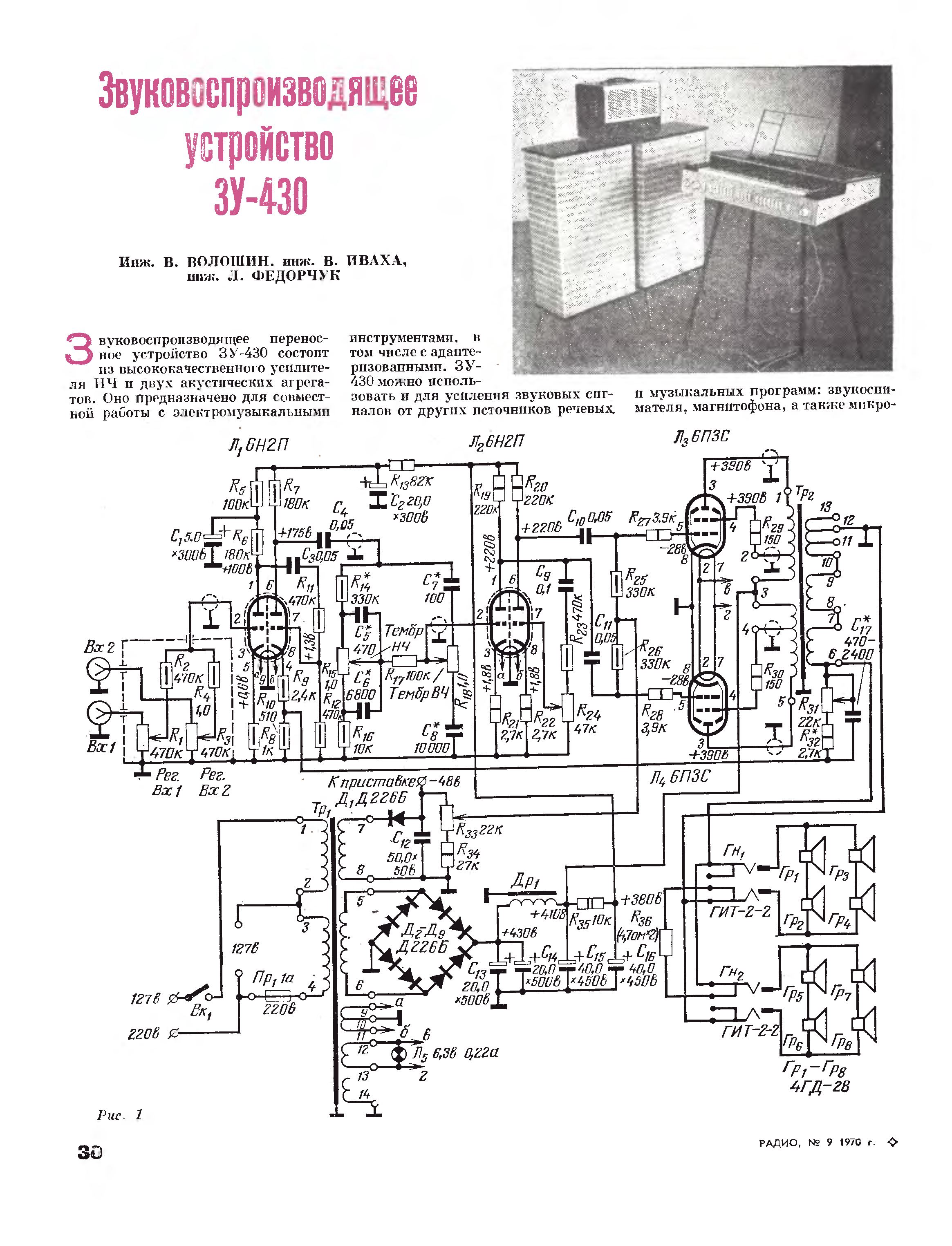

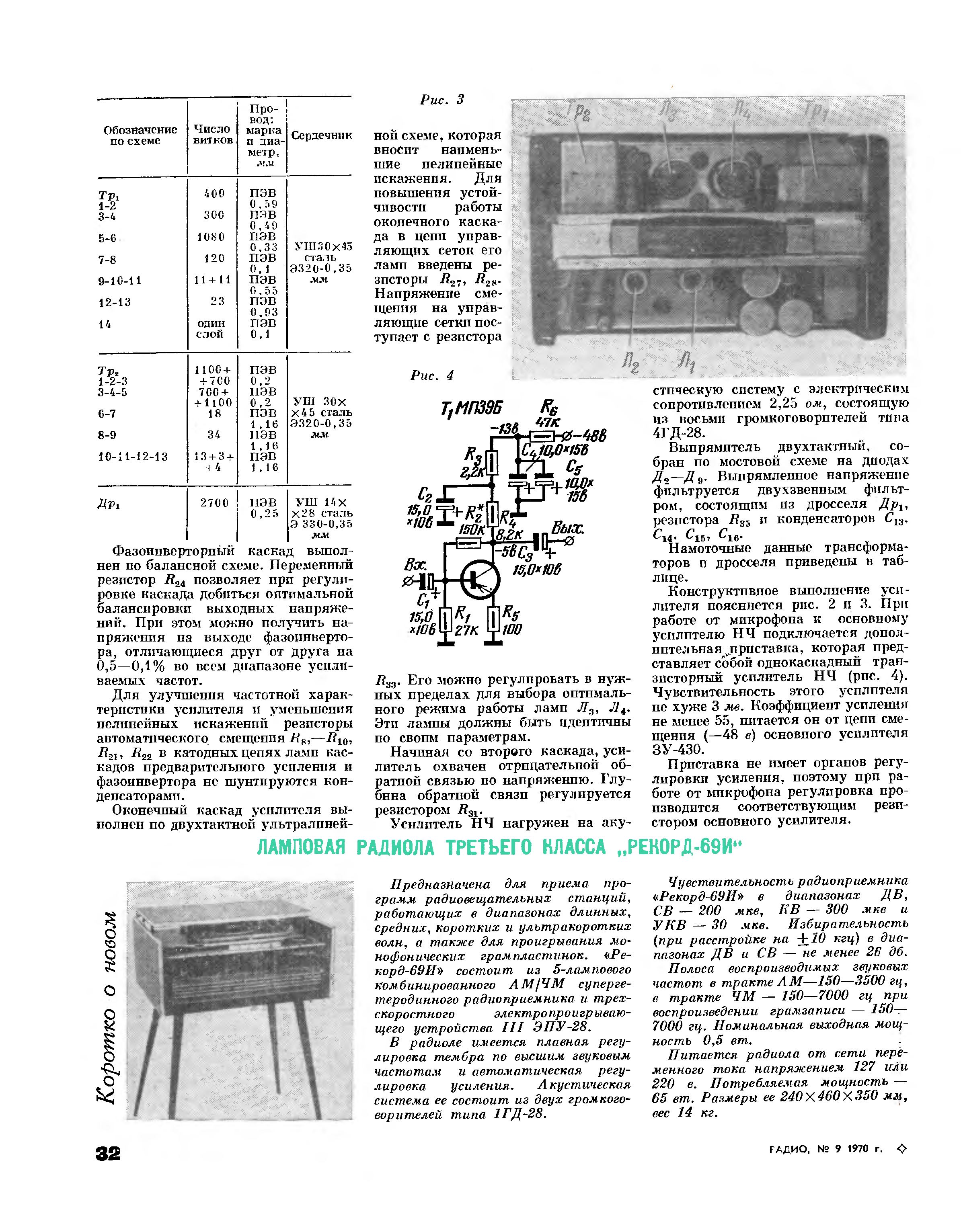

Журнал РАДИО №9 1970г. - Описание и Схемы ЗУ-430

Журнал РАДИО №9 1970г. - Описание и Схемы ЗУ-430 Журнал РАДИО №9 1970г. - Описание и Схемы ЗУ-430 Журнал РАДИО №9 1970г. - Описание и Схемы ЗУ-430
