Радуга

Высококачественный вокально-инструментальный усилитель "Радуга".
Производитель: Брянский завод "Элетон" 1971 - 1986г.

''Радуга'' - один из первых отечественных высококачественных транзисторных усилителей НЧ освоенных в серийном производстве. Усилитель выпускали совместно со звуковой колонкой ЗК-24. Он предназначен для усиления сигнала электрооргана, электрогитары, микрофона, звукоснимателя и других источников речевых и музыкальных программ. В усилителе возможно микширование и усиление одновременно трёх сигналов с раздельной регулировкой громкости.
Усилители "РАДУГА" имеют схематические отличия между собой в зависимости от года выпуска.
Условно можно разделить все усилители "РАДУГА" на 4ре поколения:

  1. 1971-1972
  2. 1973-1979
  3. 1980-1981
  4. 1982 -1986

По оценкам радиолюбителей, наиболее удачное исполнение усилителей "РАДУГА" по надежности и звуковым качествам - пришлось на второе поколение 1973-1979 г.в.

  • Вход №1 рассчитан на подключение электрооргана.
  • Вход №2 для звукоснимателей и электрогитар.
  • Вход №3 для электрогитар и микрофонов.
  • Чувствительность усилителя 100, 60 и 10 мВ соответственно.
  • Номинальная мощность усилителя 16 Вт при сопротивлении нагрузки 3 Ома.
  • Максимальная не менее 25 Вт.
  • Полоса воспроизводимых частот звука 30...15000Гц при неравномерности АЧХ на краях 1,5 дБ.
  • Коэффициент НЛИ 2 %.
  • Уровень фона -60 дб.
  • Регулировка тембра на частотах 30/15000 Гц по отношению к частоте 1000 Гц, не менее 18дБ.
  • Питается усилитель от электросети.
  • При максимальной выходной мощности усилитель потребляет мощность около 50 Вт.
  • Размеры усилителя 340х265х93 мм.
  • Вес 4 кг.

Звуковая колонка ЗК-24 состоит из 6 громкоговорителей типа 4ГД-28. Её номинальная мощность 24Вт. Сопротивление на частоте 1000 гц 3 Ома, рабочий диапазон частот по звуковому давлению 60...12500 Гц, и неравномерности 14 дБ. Габариты АС - 850х495х295 мм, масса 18,5 кг.

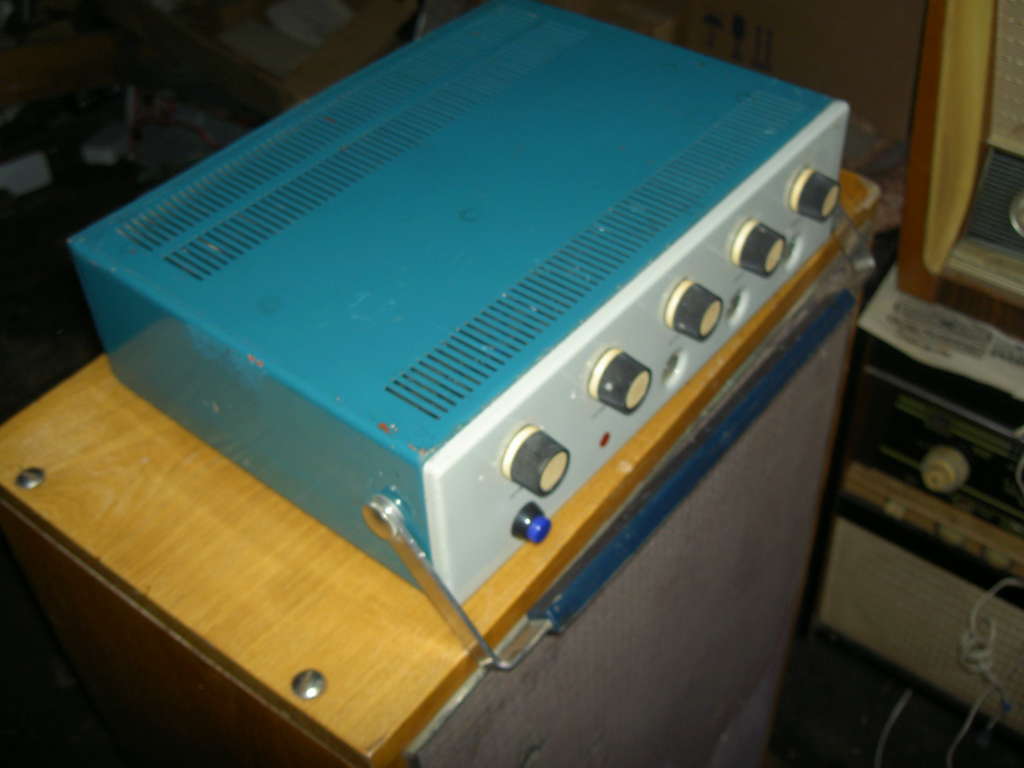

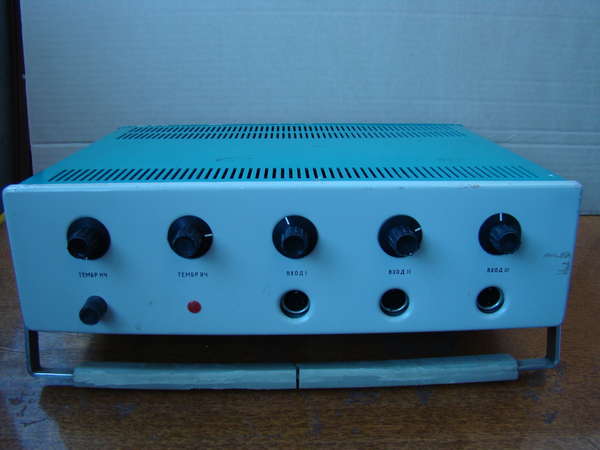

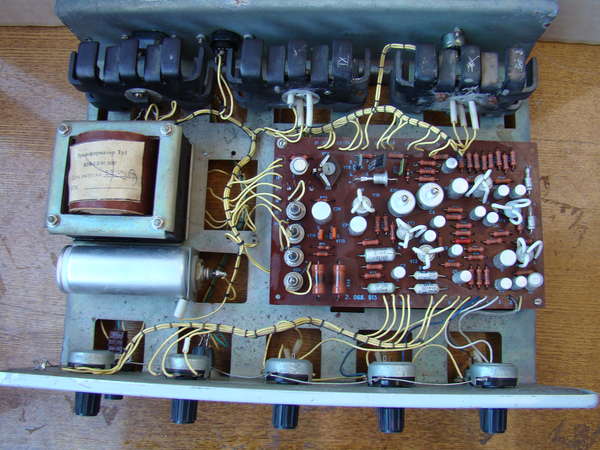

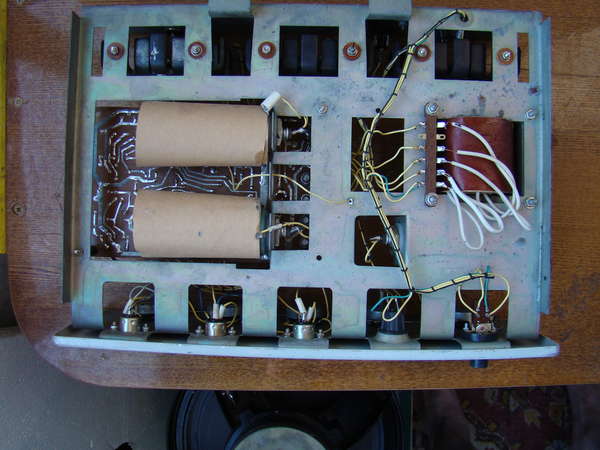

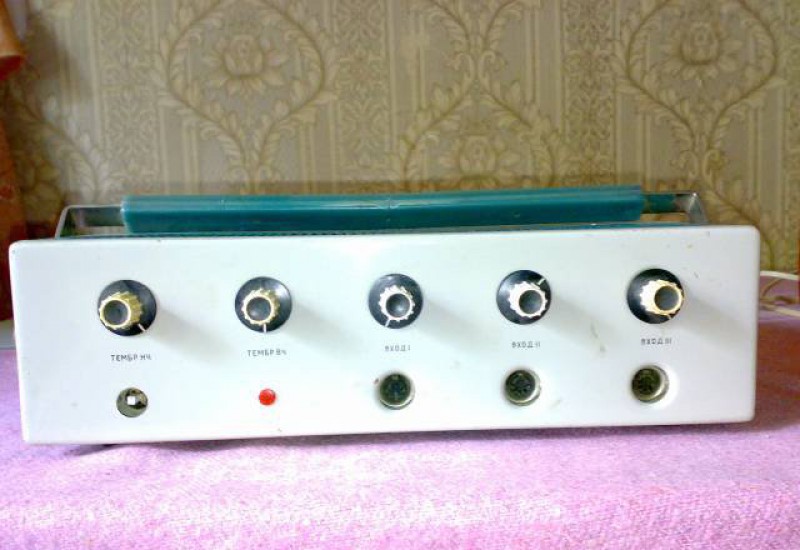

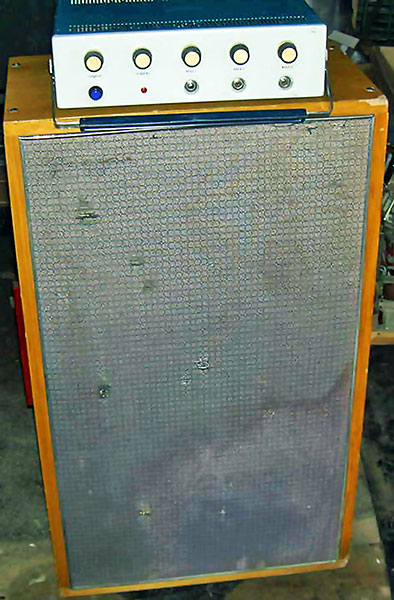

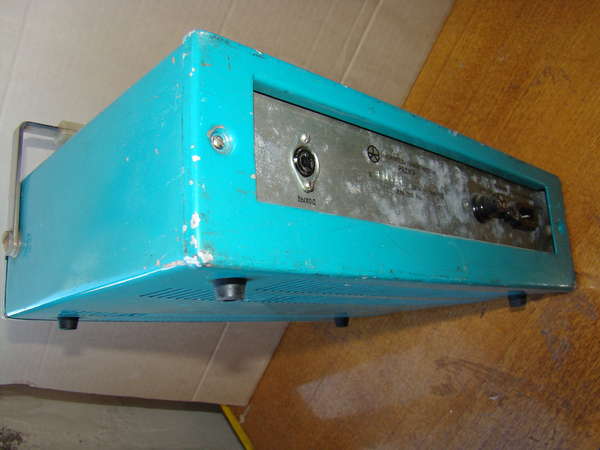

Фотографии Радуга

Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный Радуга Усилитель вокально-инструментальный

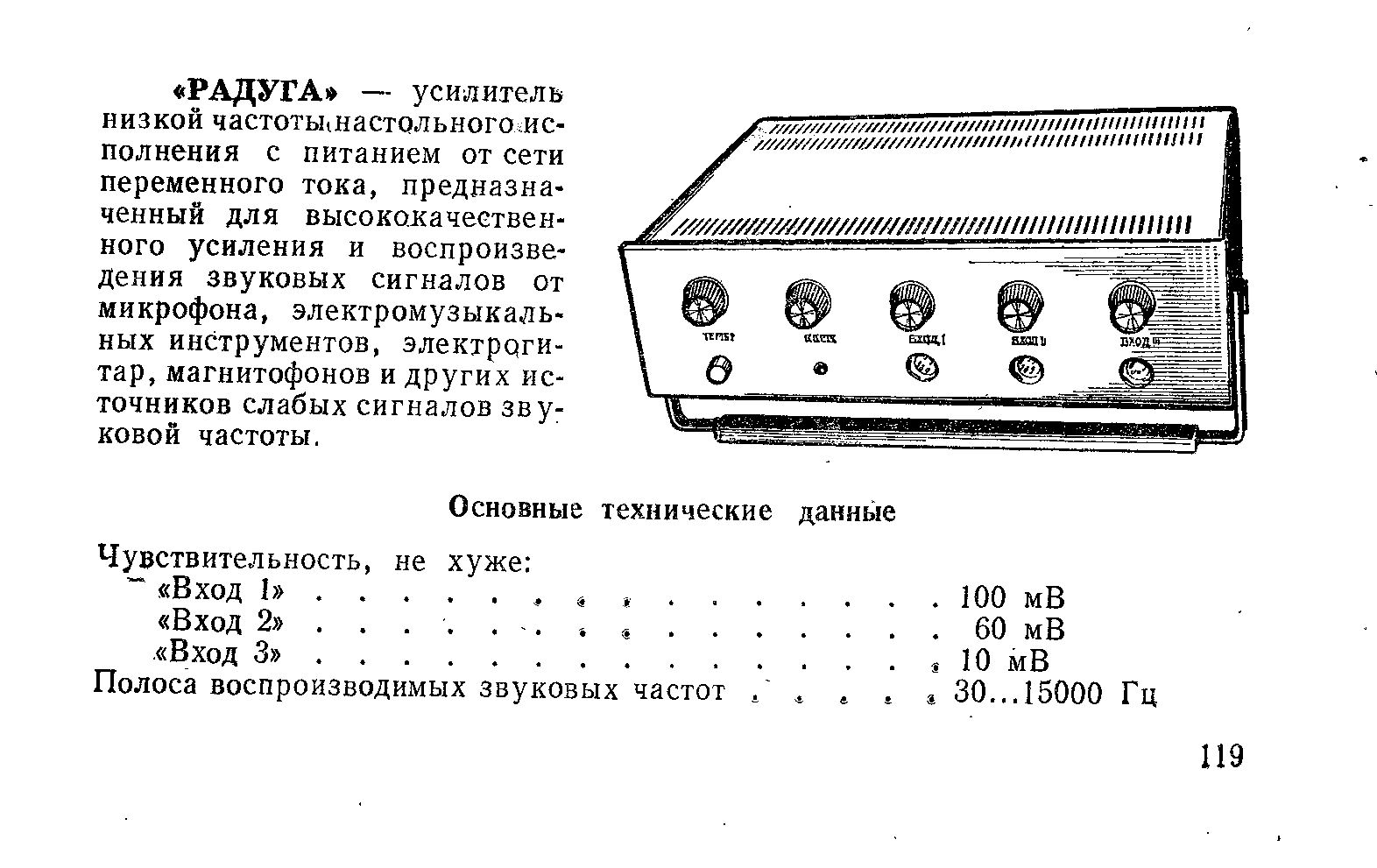

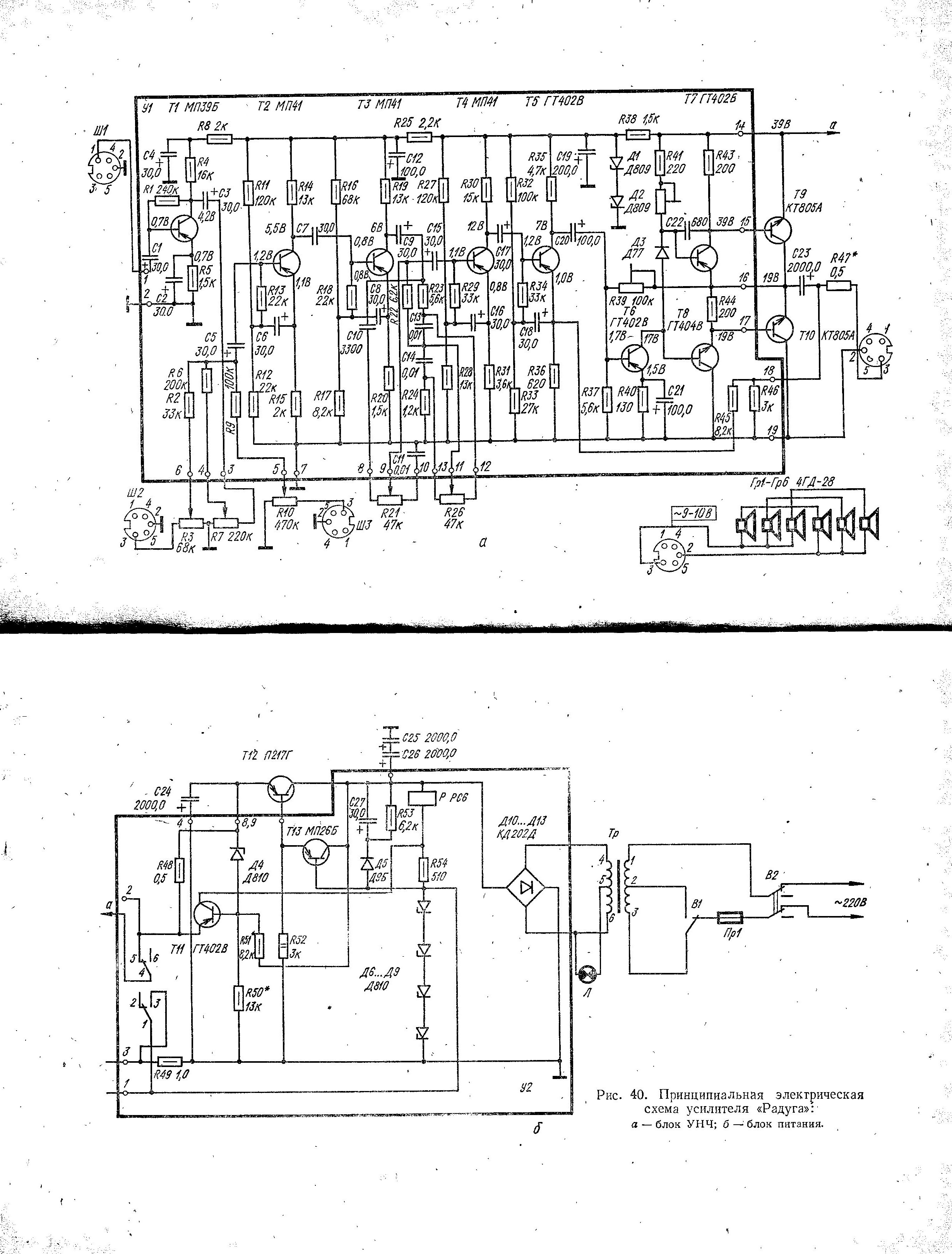

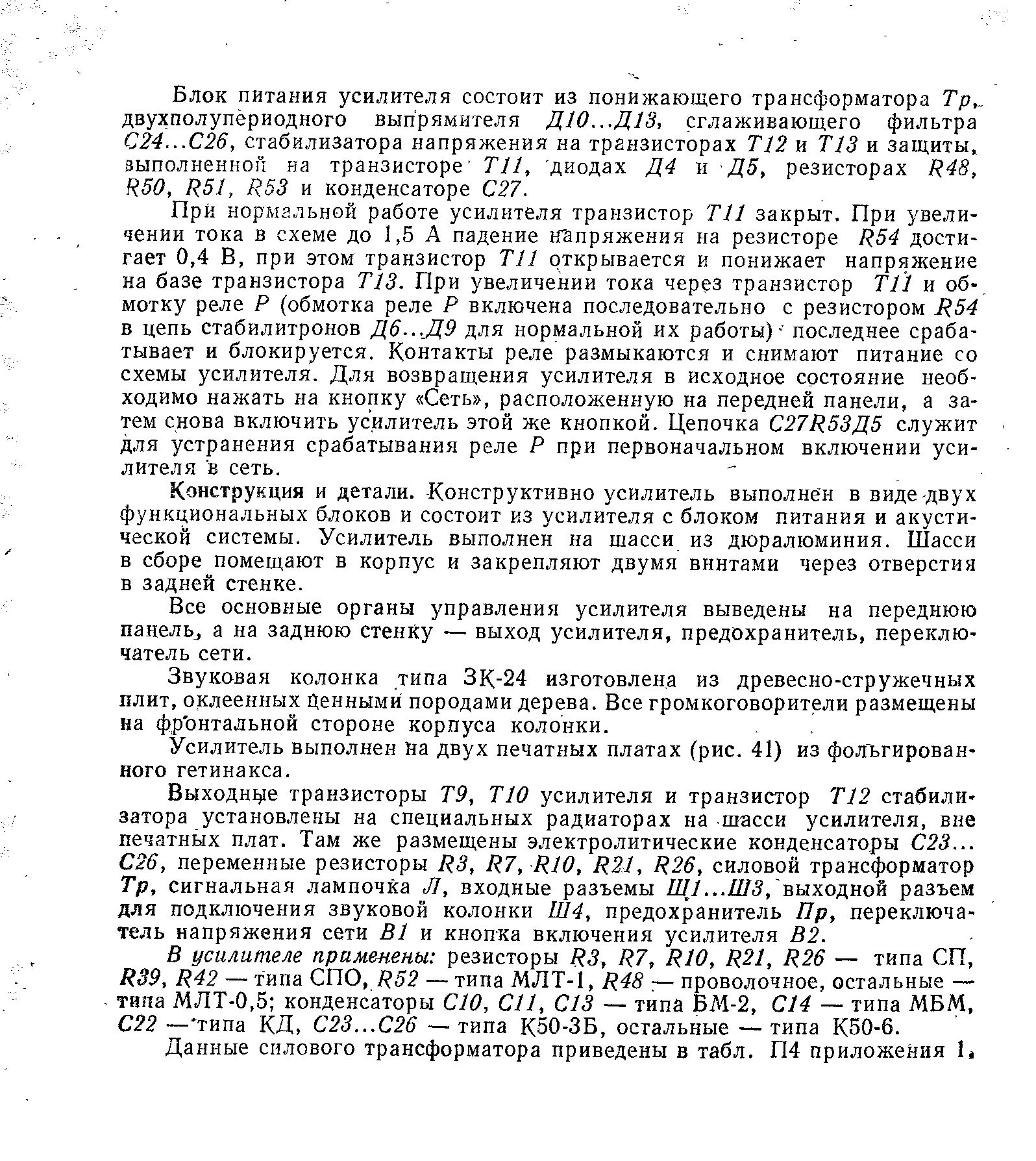

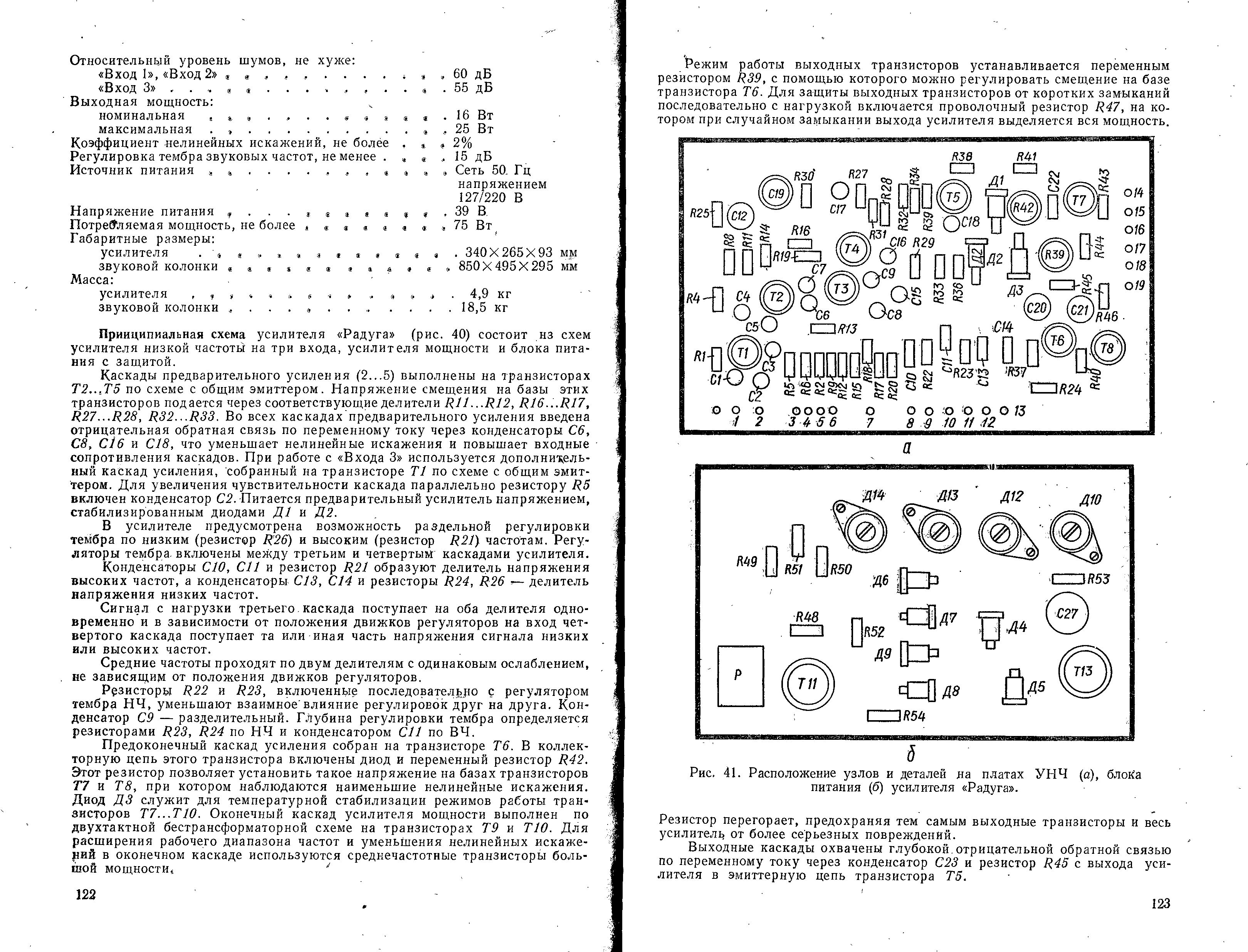

Книга Н.В. Анисимова - Описание и схемы Радуга

Книга Н.В. Анисимова - Описание и схемы  Радуга Книга Н.В. Анисимова - Описание и схемы  Радуга Книга Н.В. Анисимова - Описание и схемы  Радуга Книга Н.В. Анисимова - Описание и схемы  Радуга

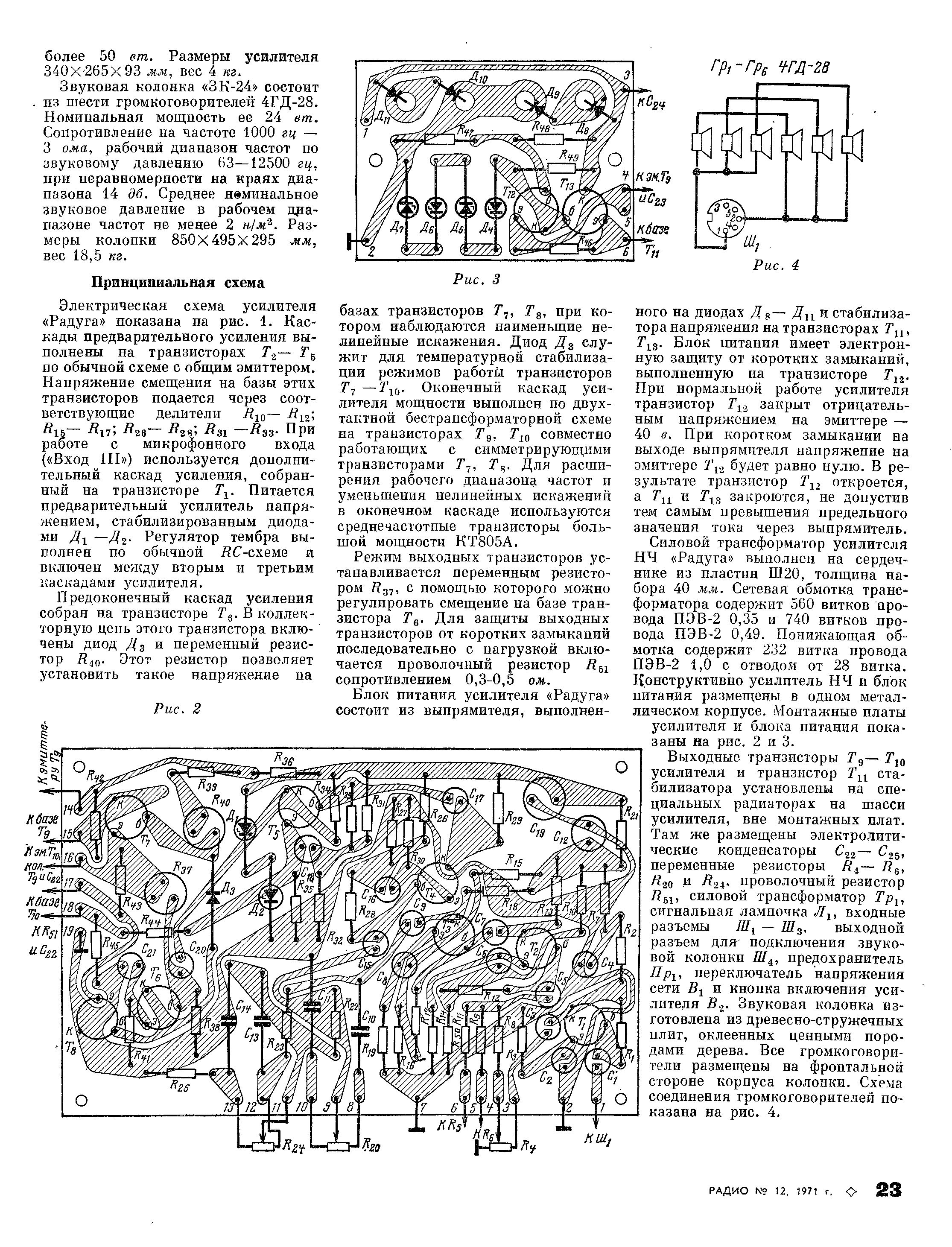

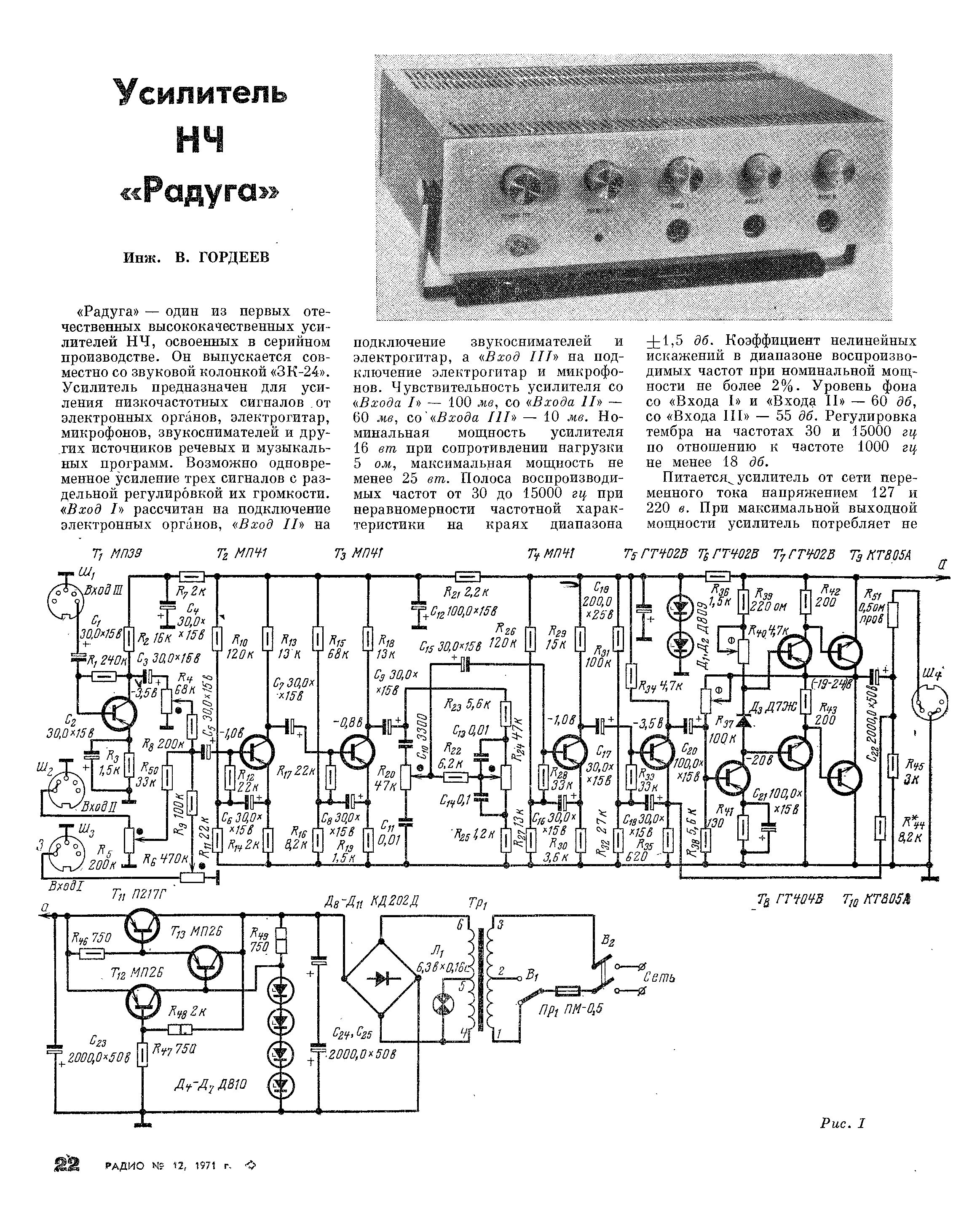

РАДИО №12 за 1971 год - Описание и схемы Радуга

РАДИО №12 за 1971 год - Описание и схемы Радуга РАДИО №12 за 1971 год - Описание и схемы Радуга

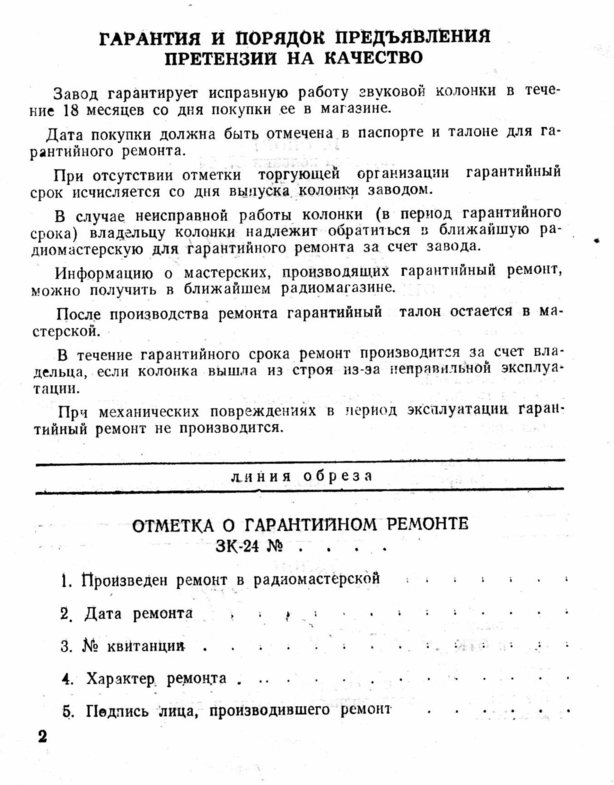

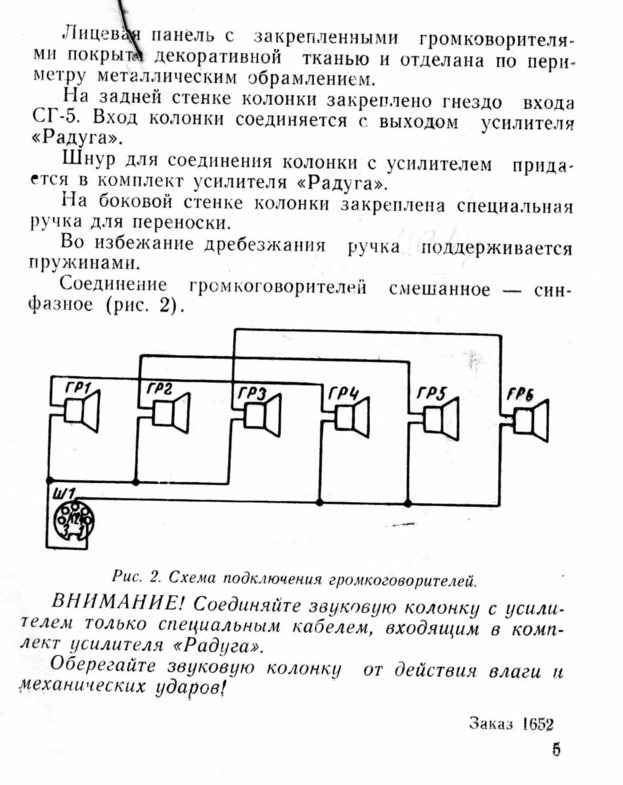

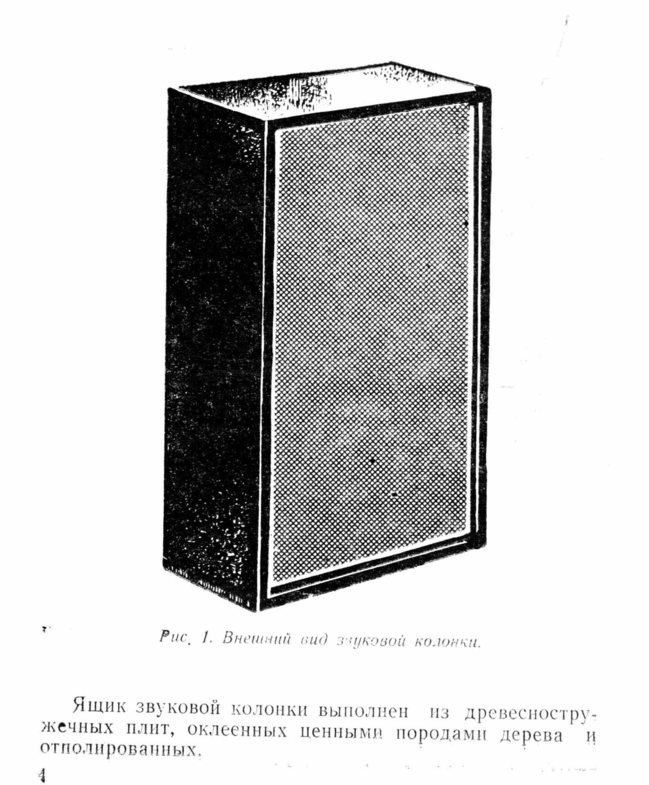

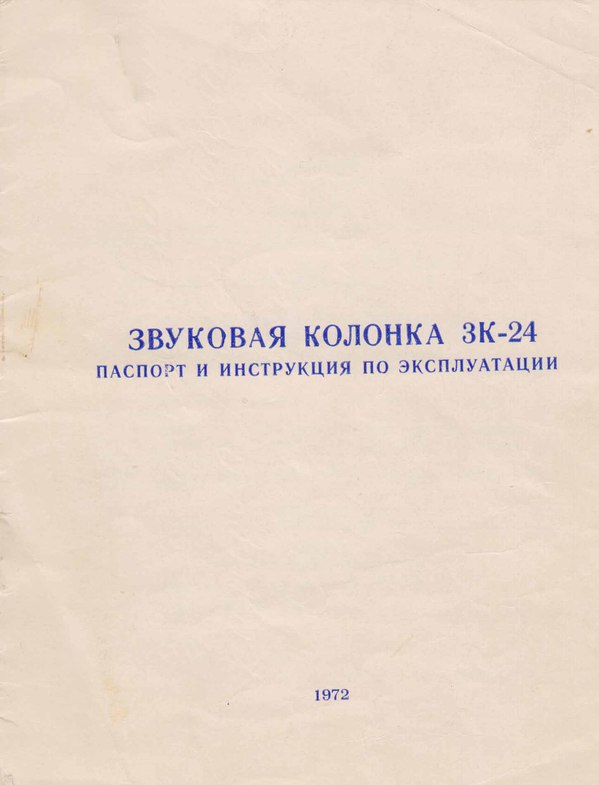

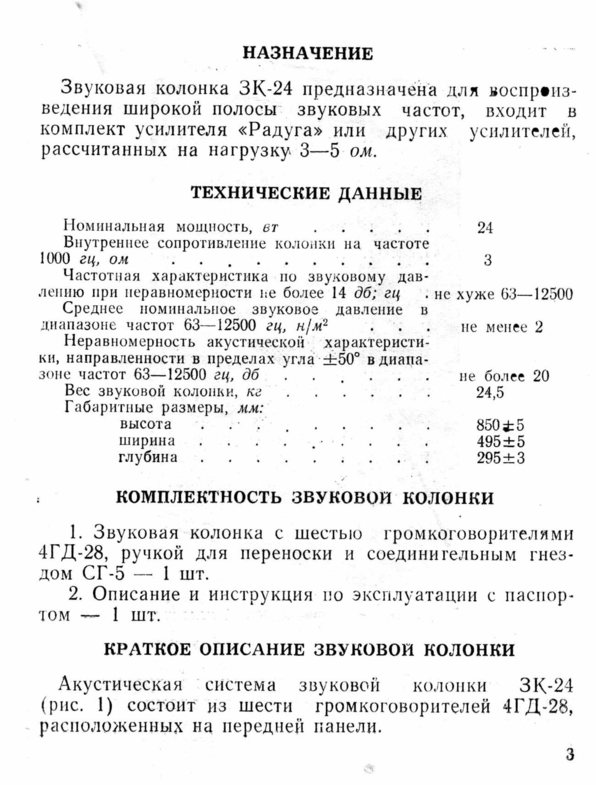

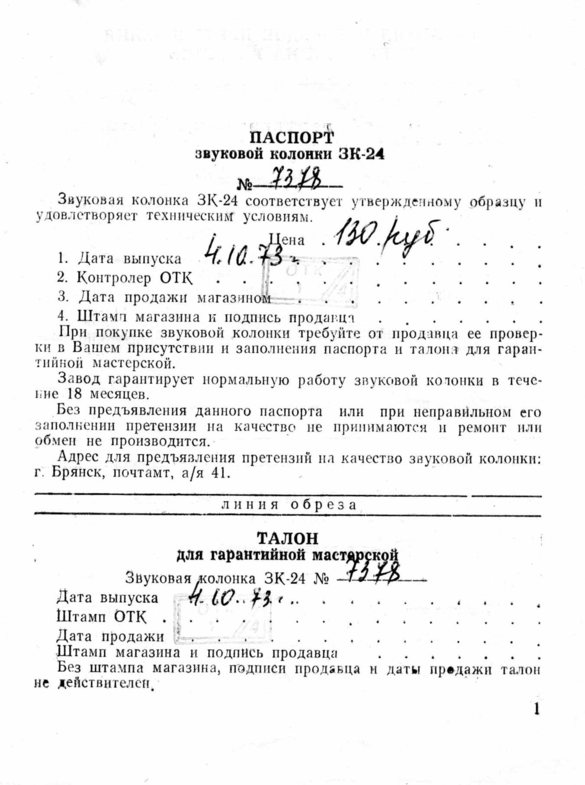

Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга

Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга Паспорт и Инструкция по Эксплуатации звуковой колонки 3К-24 Радуга
