РОДИНА-1

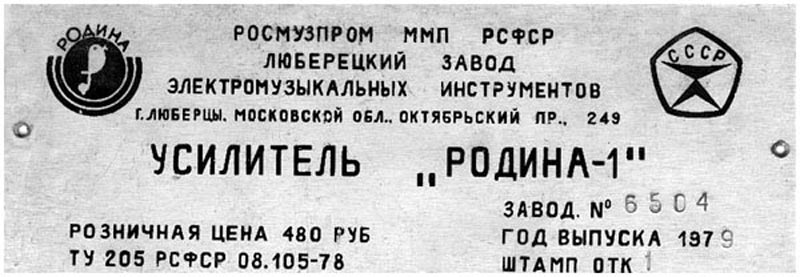

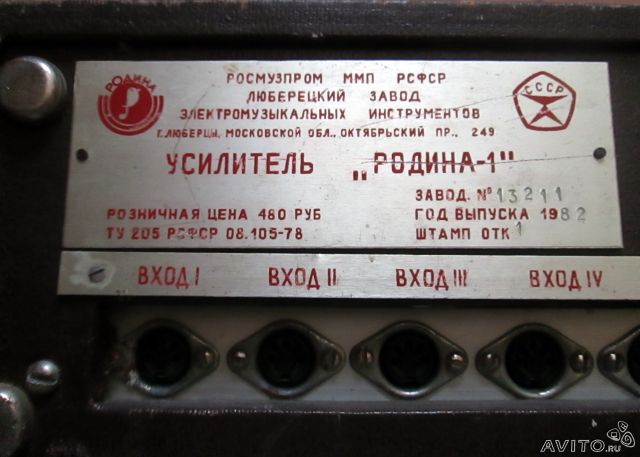

Транзисторный усилитель низкой частоты "Родина-1". Люберецкий завод электромузыкальных инструментов. Серийный выпуск усилителя начат в I-кв 1979 года.

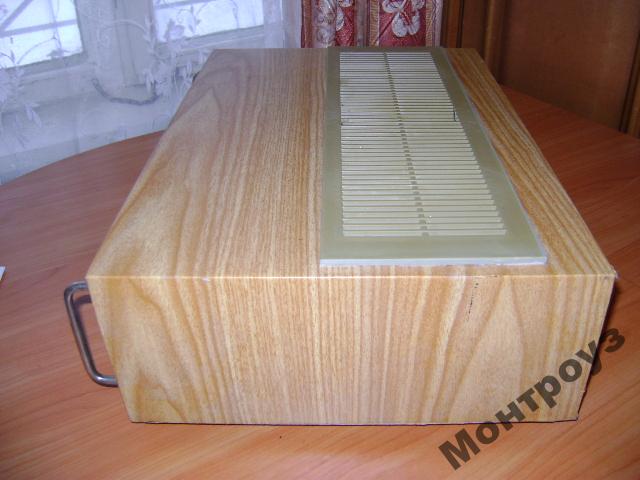

Транзисторный усилитель низкой частоты ''Родина-1'' предназначен для усиления звуковых сигналов от электромузыкальных инструментов, а также для работы с микрофоном и магнитофоном в закрытых помещениях или на открытых площадках. Усилитель предусматривает одновременное подключение 6 инструментов. Сравнительно большая выходная мощность, высокие электрические параметры надежность и малый вес, дает возможность для широкого применения усилителя ''Родина-1''. Корпус усилителя деревянный, оклеен полихлорвиниловой пленкой или кожзаменителем, снабжен пластмассовыми решетками с вентиляционными отверстиями. Для извлечения усилителя из корпуса на лице

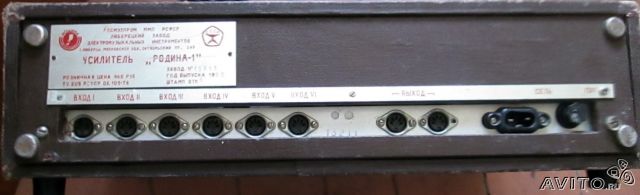

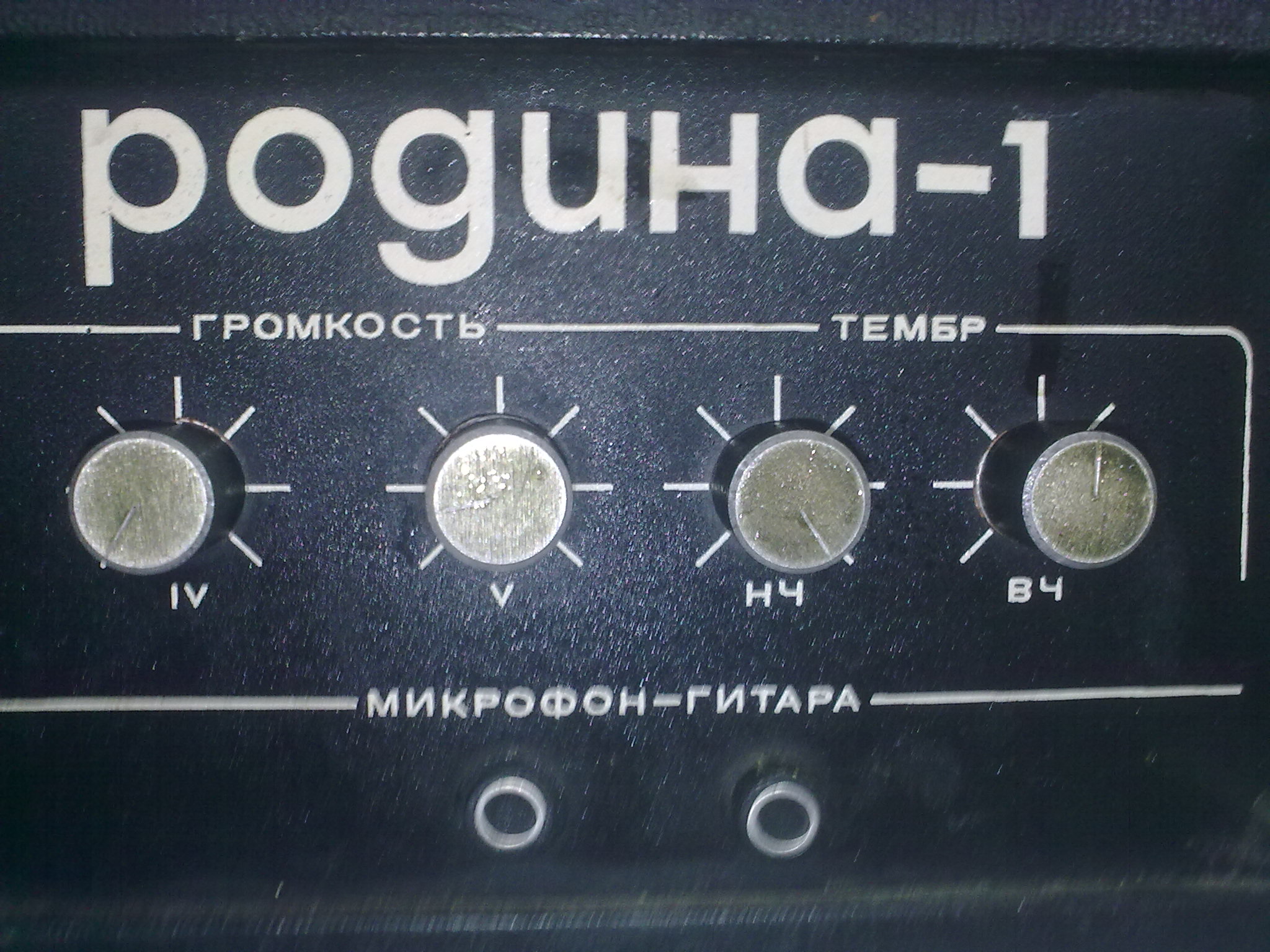

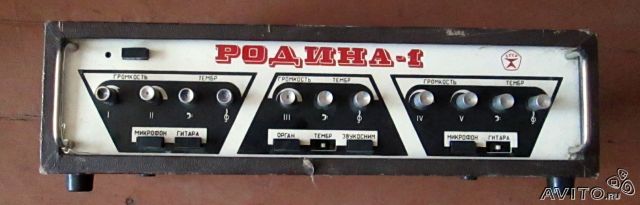

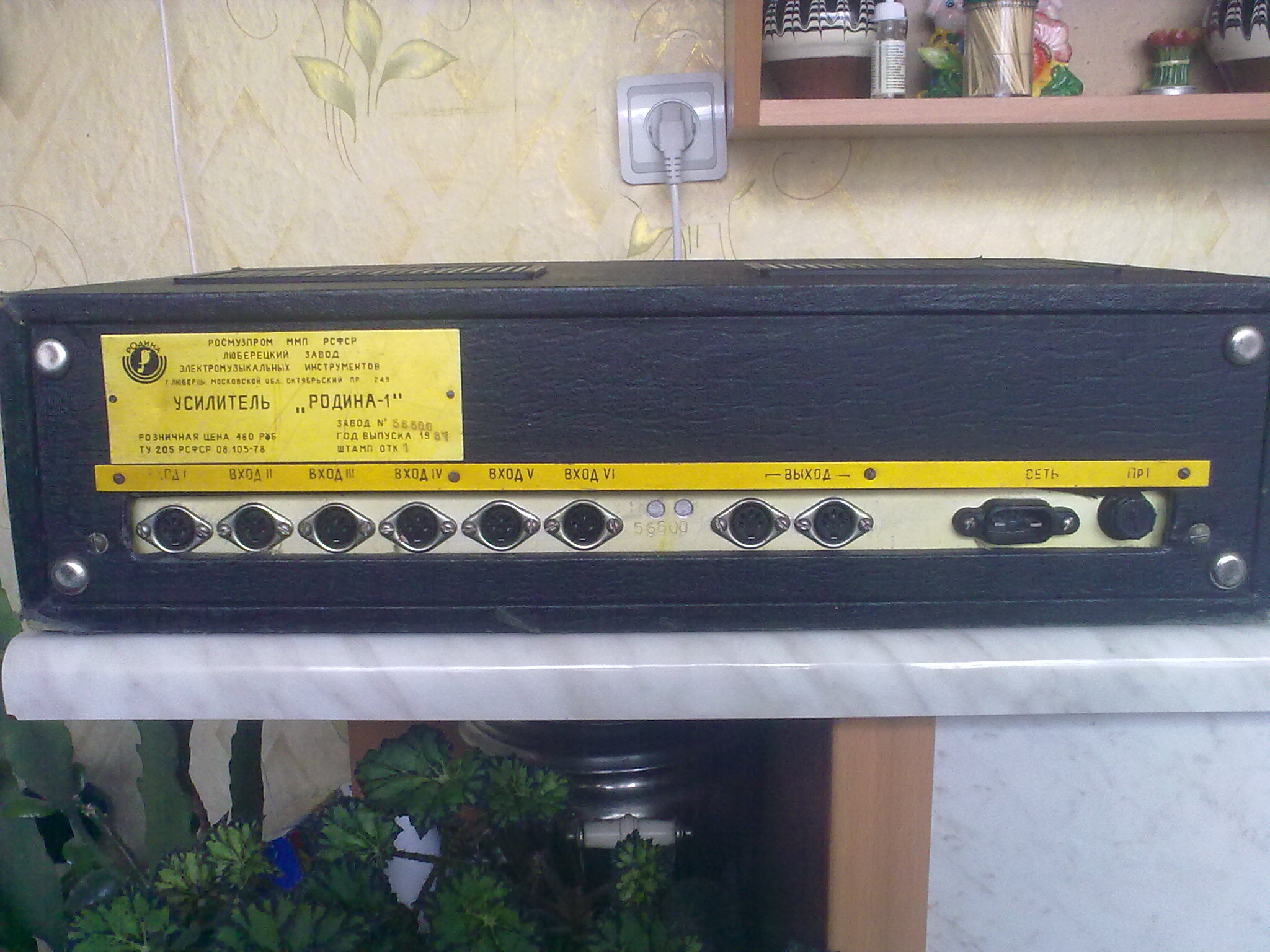

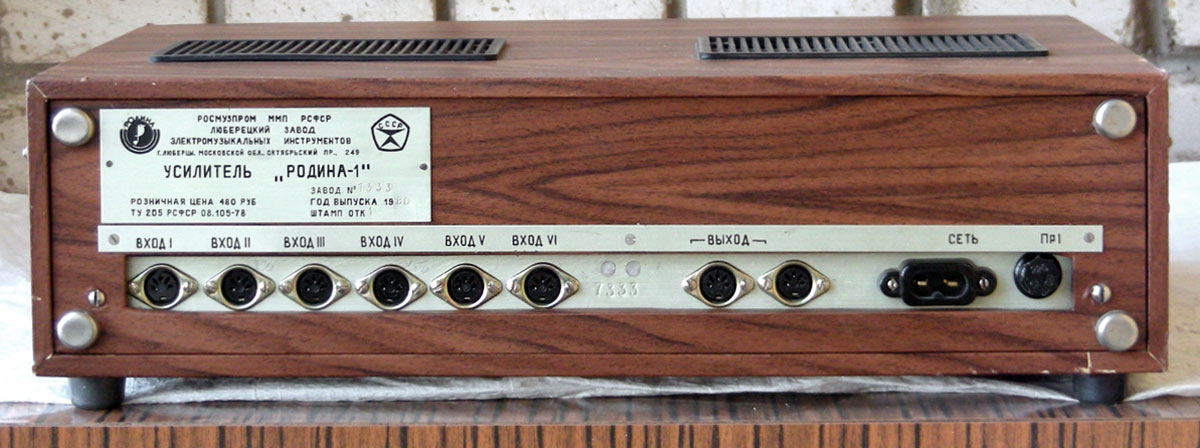

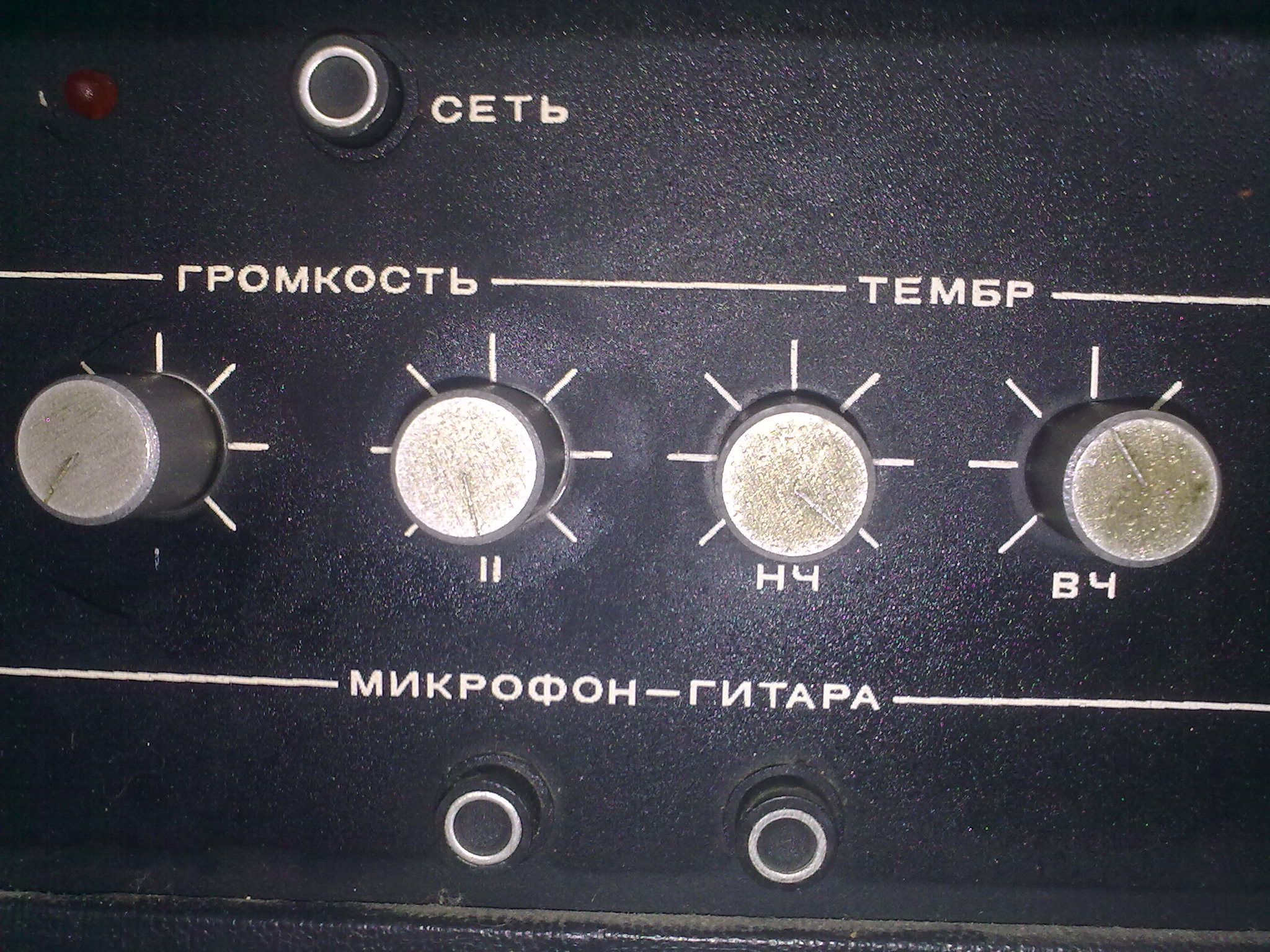

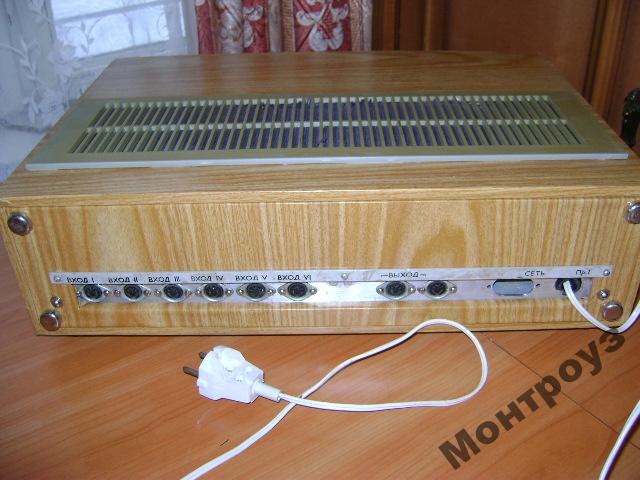

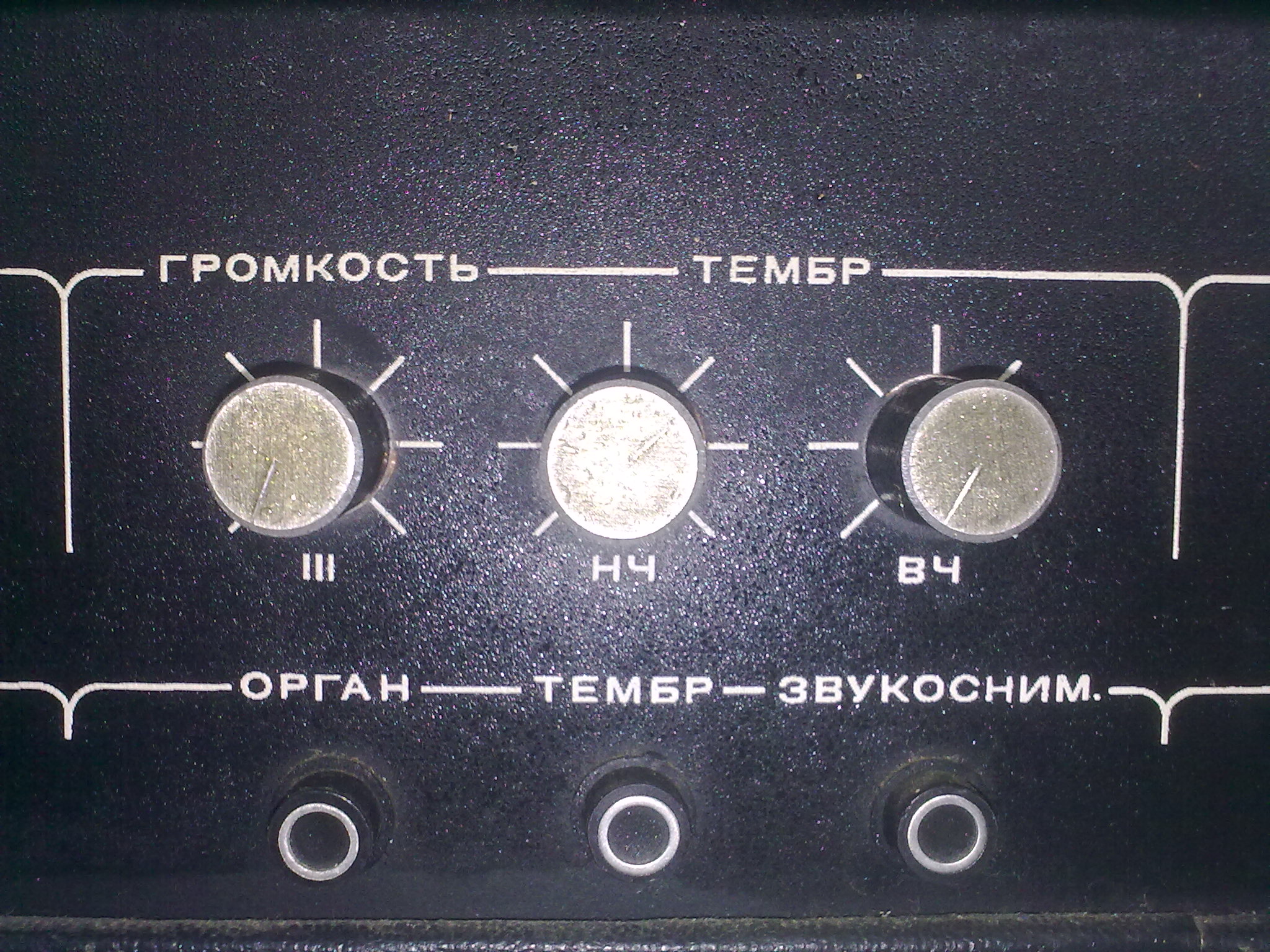

вой панели установлены 2 никелированные ручки. Для транспортировки усилитель помещается в деревянный футляр, оклеенный искусственной кожей. На передней панели усилителя расположены ручки регулировки громкости и тембра для каждого из 3 каналов предварительного усиления, переключатели рода работ: микрофон, электрогитара, звукосниматель, тембр? выключатель сети. На задней панели усилителя расположено 6 входных и 2 выходных гнезда, а также гнездо для подключения усилителя к сети, предохранитель. Усилитель имеет 3 канала предварительного усиления, а каждый канал имеет регулировку тембров ВЧ и НЧ. 1 и 3 каналы служат для работы от микрофона и электрогитары, второй канал для подключения электрогитары, электрооргана, магнитофона и проигрывателя.

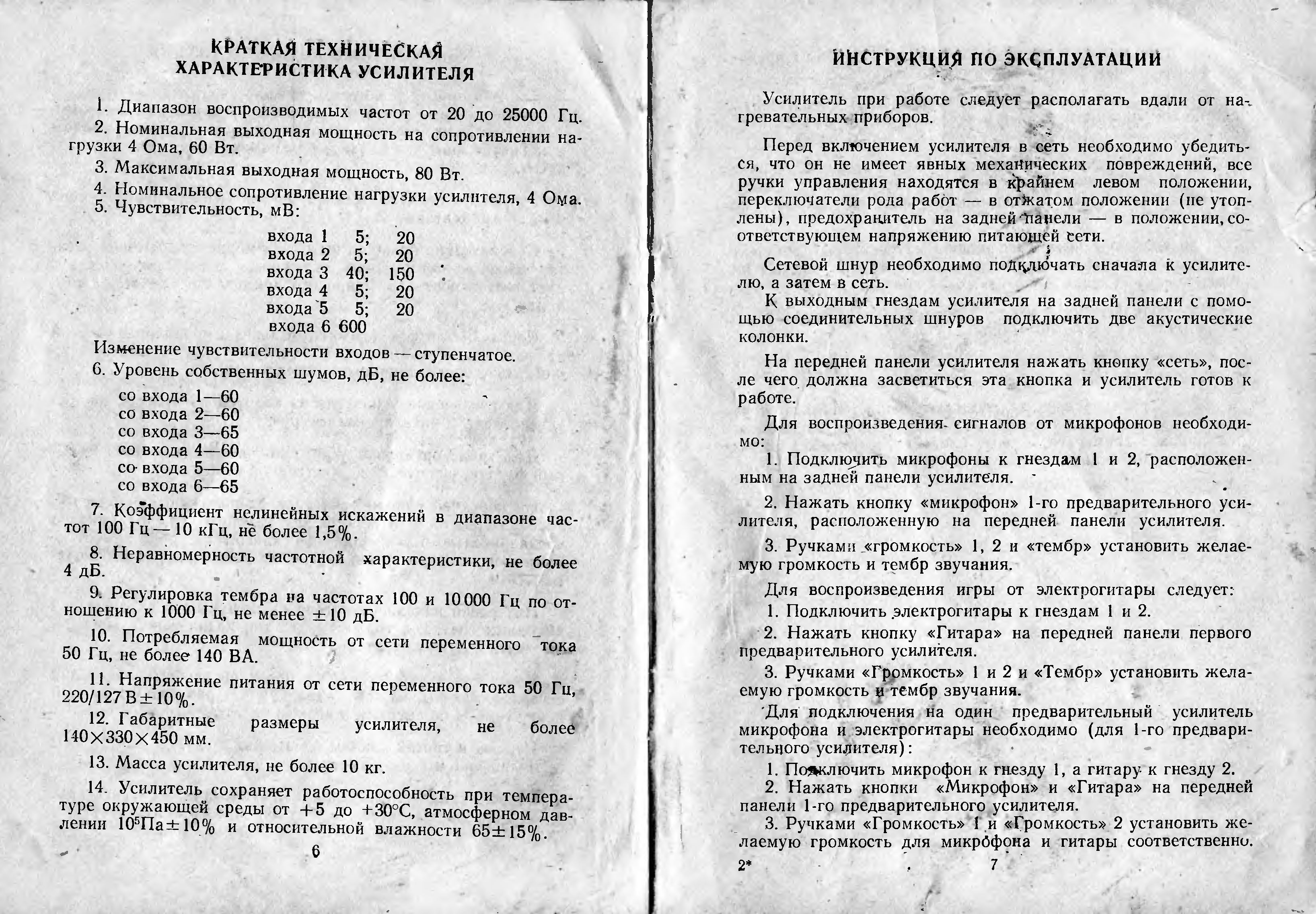

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА УСИЛИТЕЛЯ РОДИНА-1

1. диапазон воспроизводимых частот от 20 до 25000 Гц.

2. Номинальная выходная Мощность на сопротивлении нагрузки 4 Ома, 60 Вт.

3. Максимальная выходная Мощность, 80Вт.

4. Номинальное сопротивление нагрузки усилителя, 4Ома.

5. Чувствительность, МВ:

входа 1           5;         20

входа 2           5;         20

входа 3           40;       150

входа 4           5;         20

входа 5           5;         20

входа 6           600

Изменение чувствительности входов - ступенчатое.

6. Уровень собственных шумов, дБ, не более:

со входа 1—60

со входа 2—60

со входа 3—65

со входа 4—60

со входа 5—60

со входа 6—65

7. Коэффициент нелинейных искажений в диапазоне частот 100 Гц—1О кГц, н более 1,5%.

8. Неравномерность частотной характеристики, не более 1,5%

9 Регулировка тембра на частотах 100 и 10000 Гц по отношению к 1000 Гц, не менее ± 10дБ.

10. Потребляемая мощность от сети переменного тока 50 Гц, не более 140 ВА.

11. Напряжение питания от сети переменного тока 50 Гн, 220/127В 10%.

12. Габаритные размеры усилителя, не более 140Х330Х450 мм.

13. Масса усилителя, не более 10 кг.

14. Усилитель сохраняет работоспособность при температуре окружающей среды от +5 до +30°С, атмосферном давлении 105Па ± 10% и относительной влажности 65±15%.

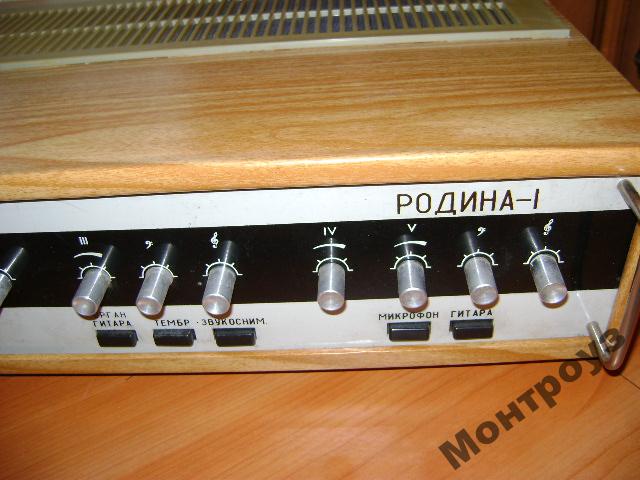

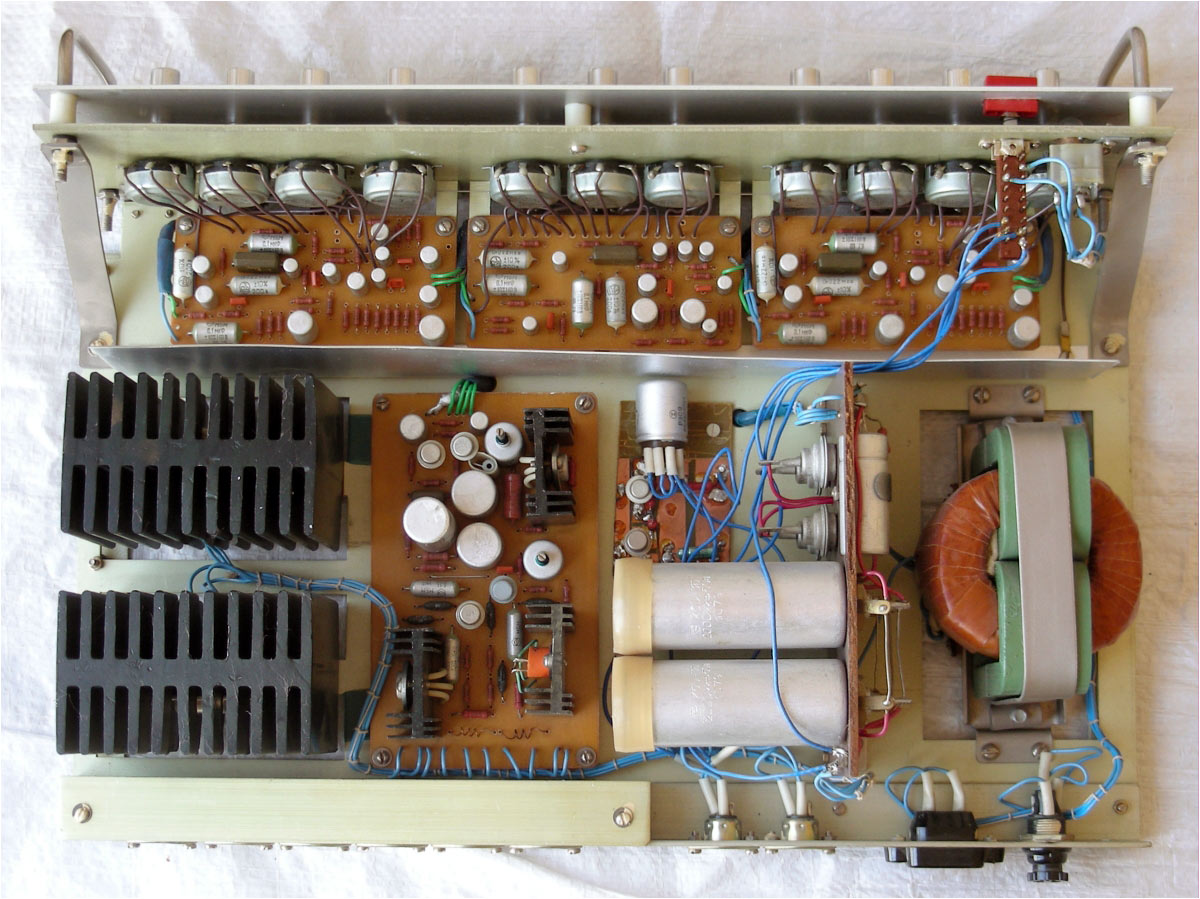

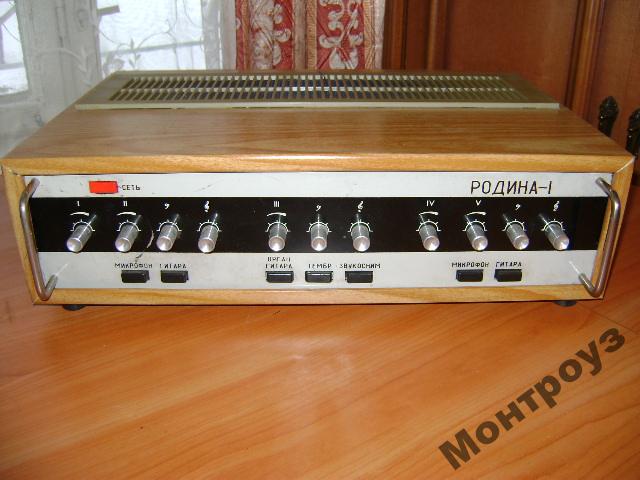

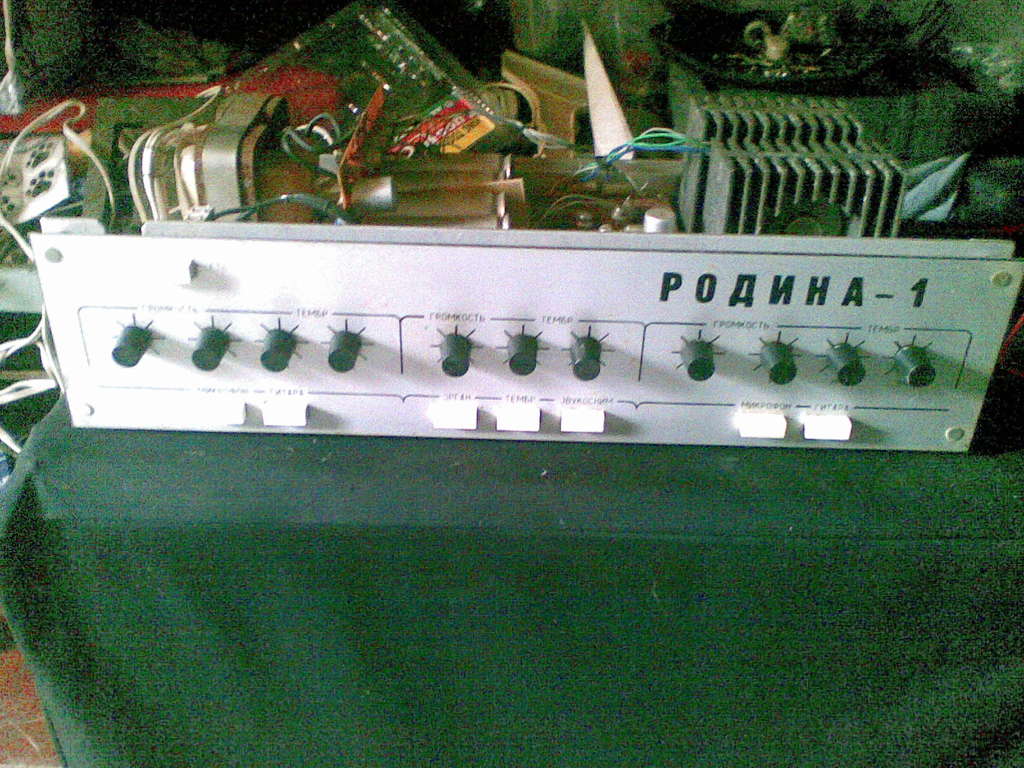

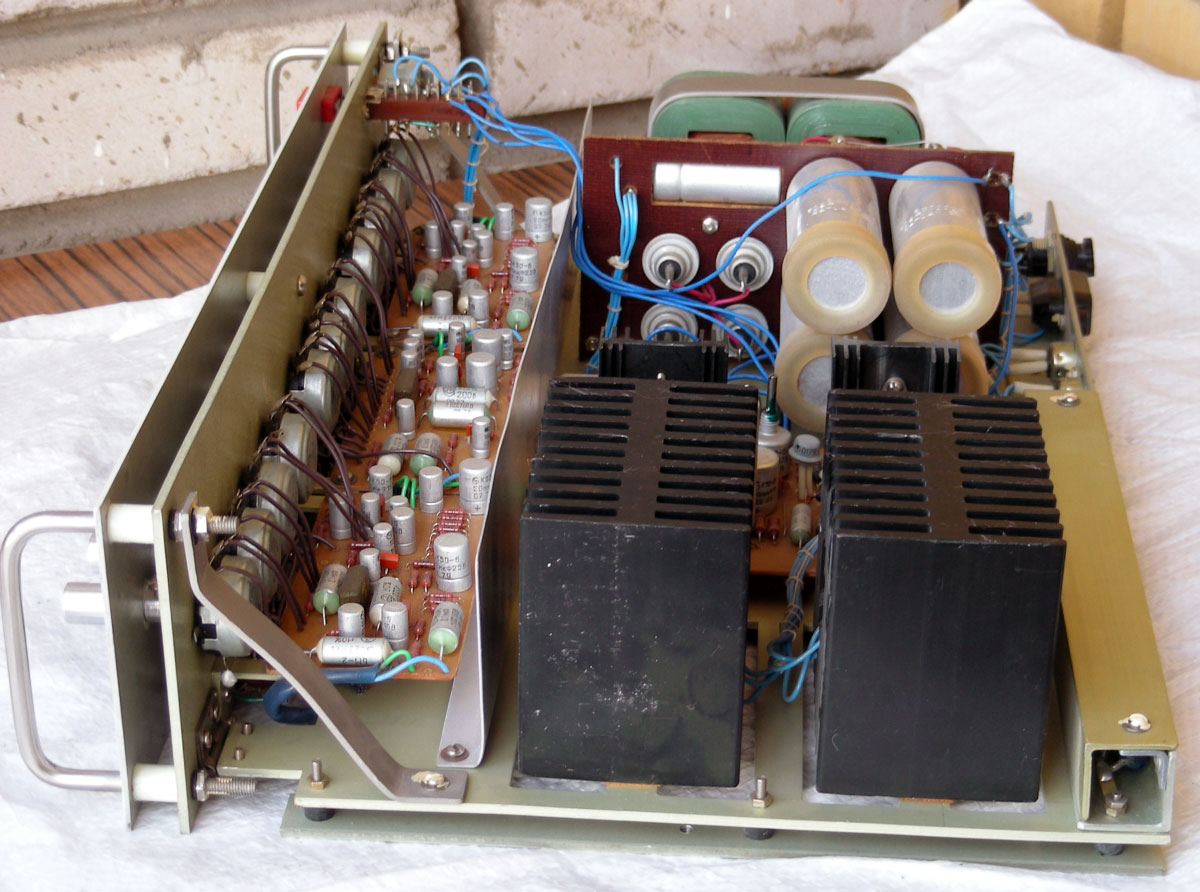

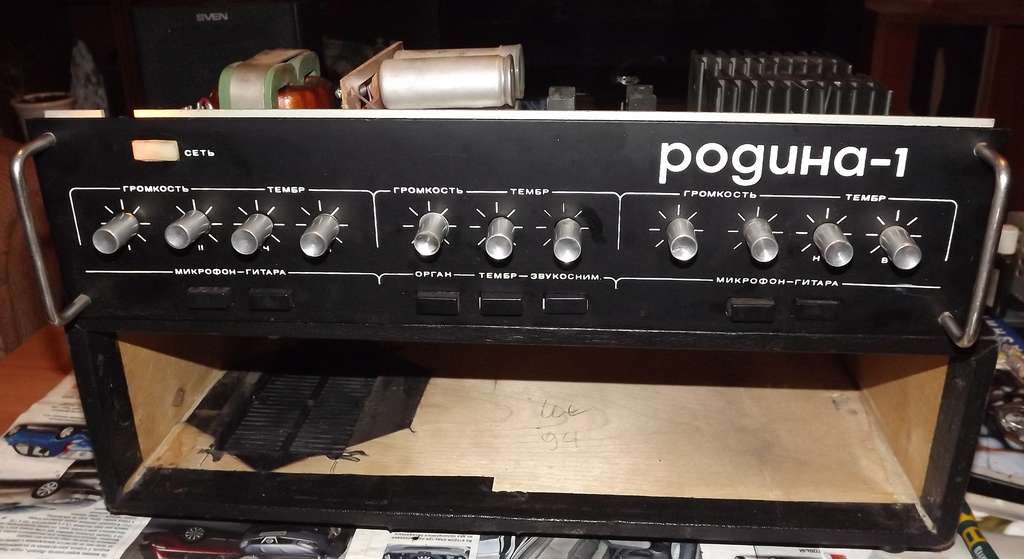

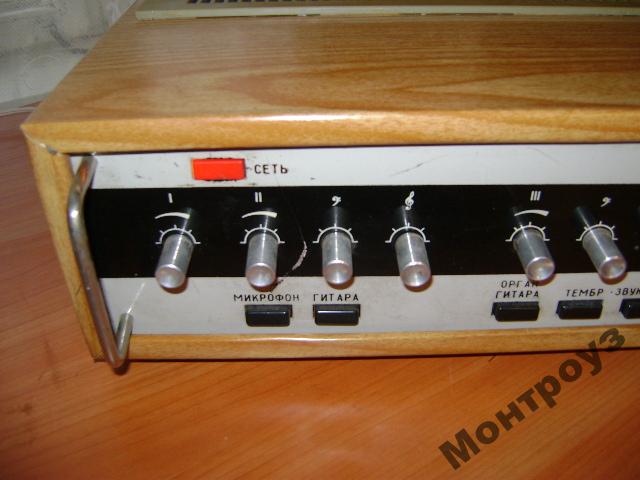

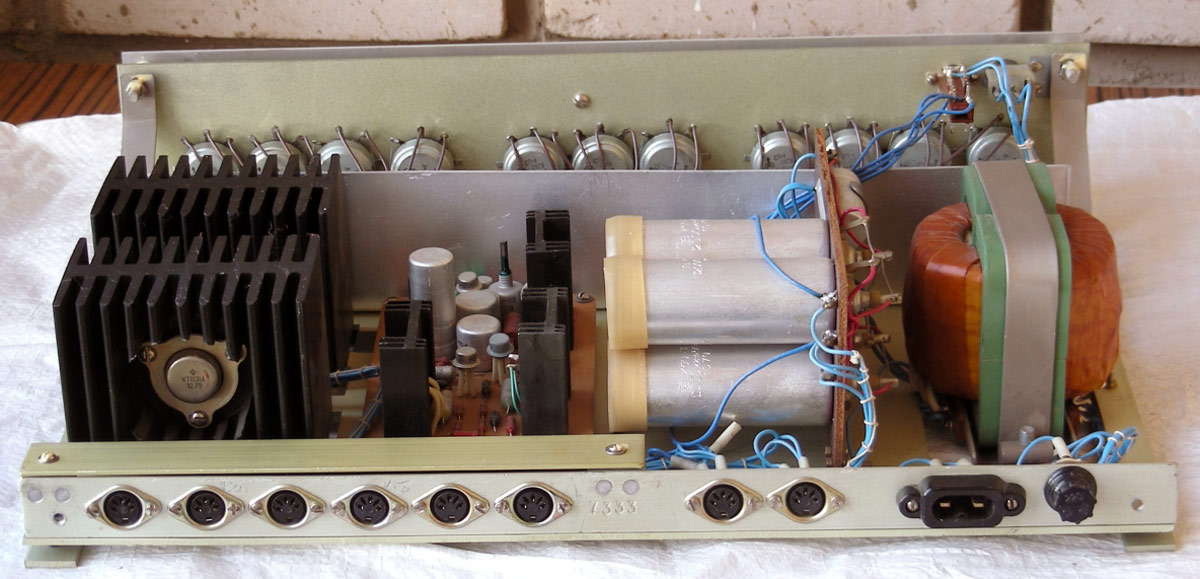

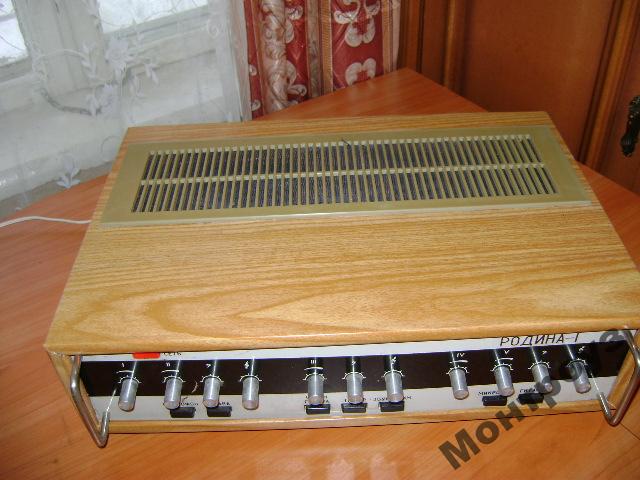

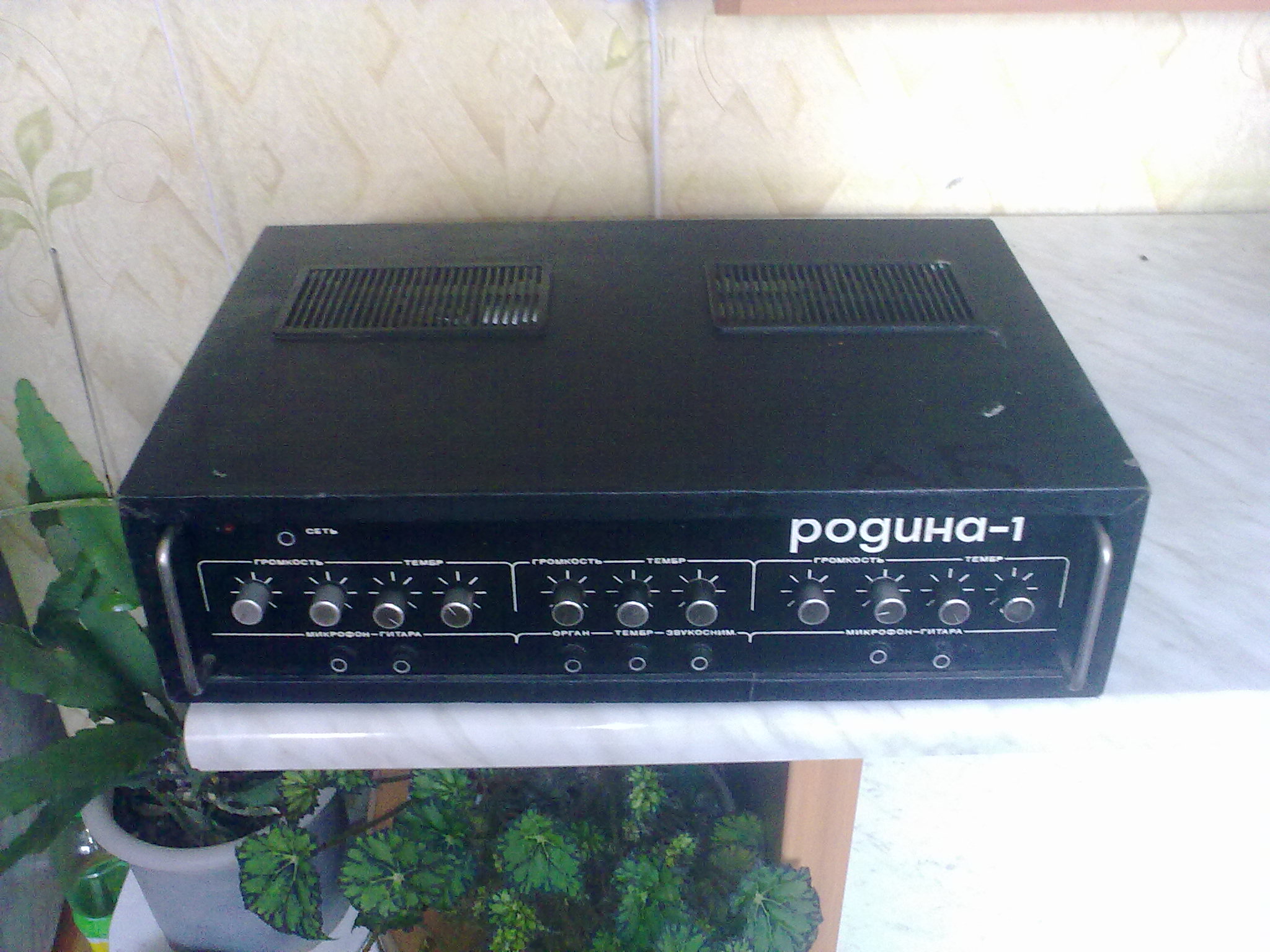

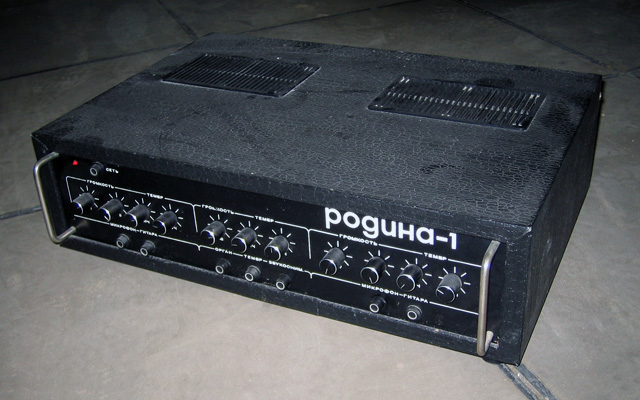

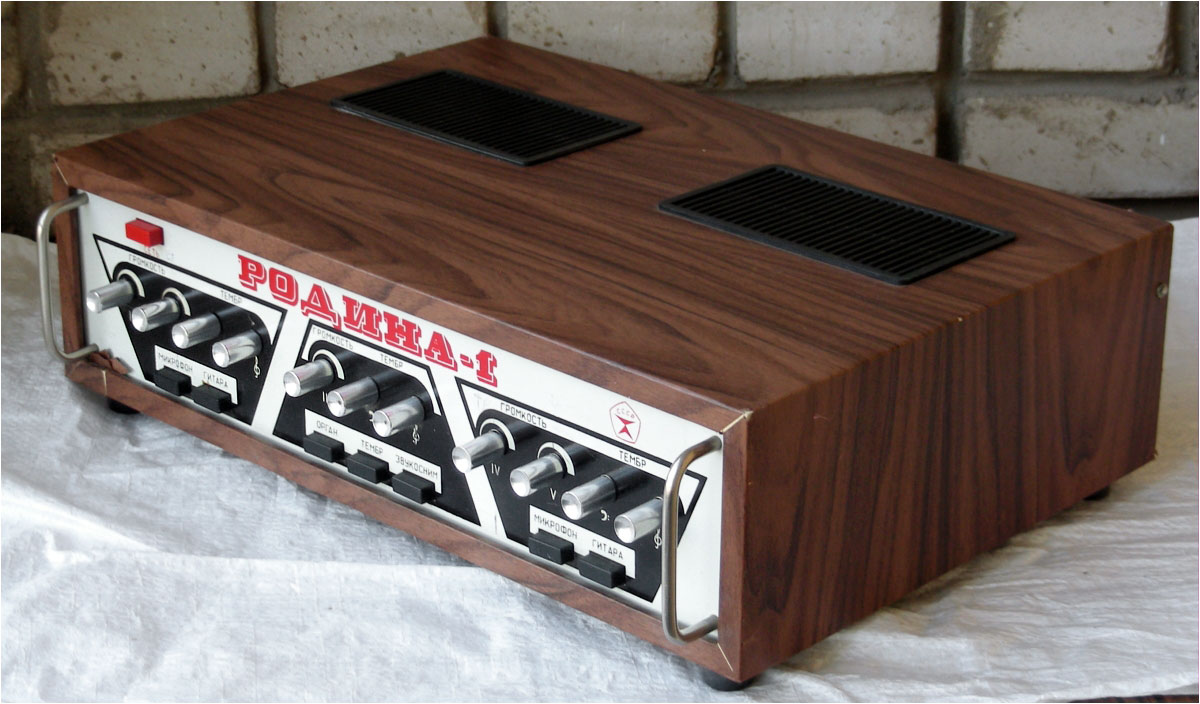

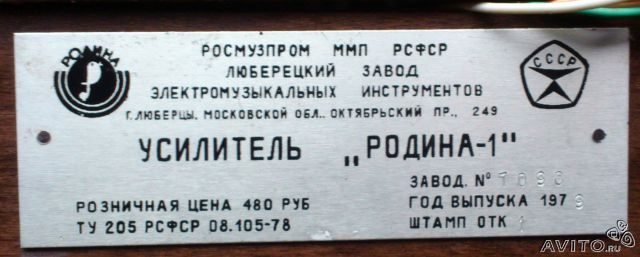

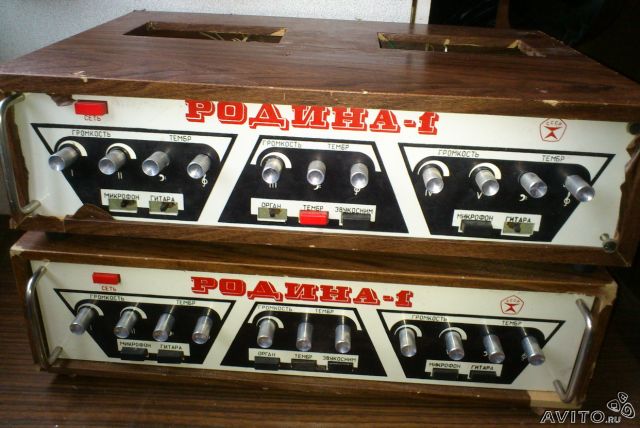

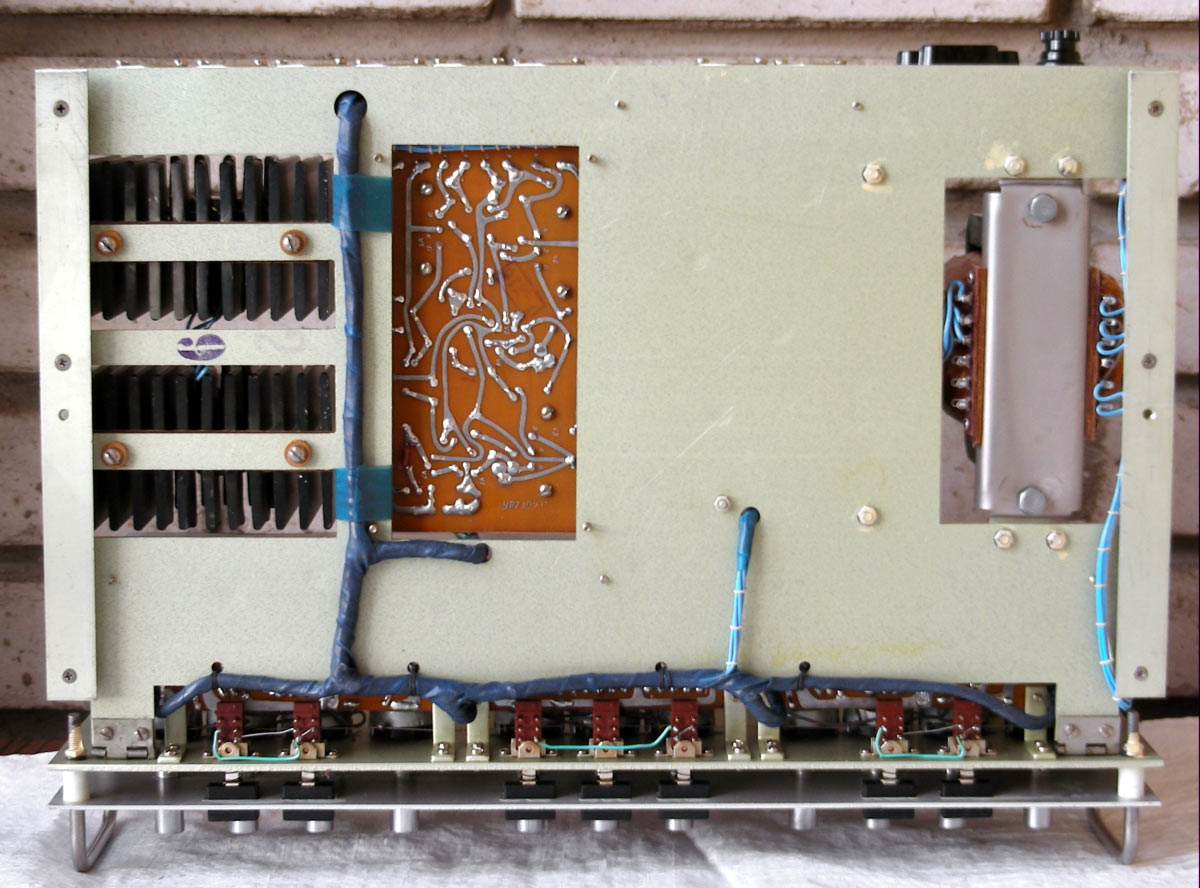

Фотографии РОДИНА-1

РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1 РОДИНА-1

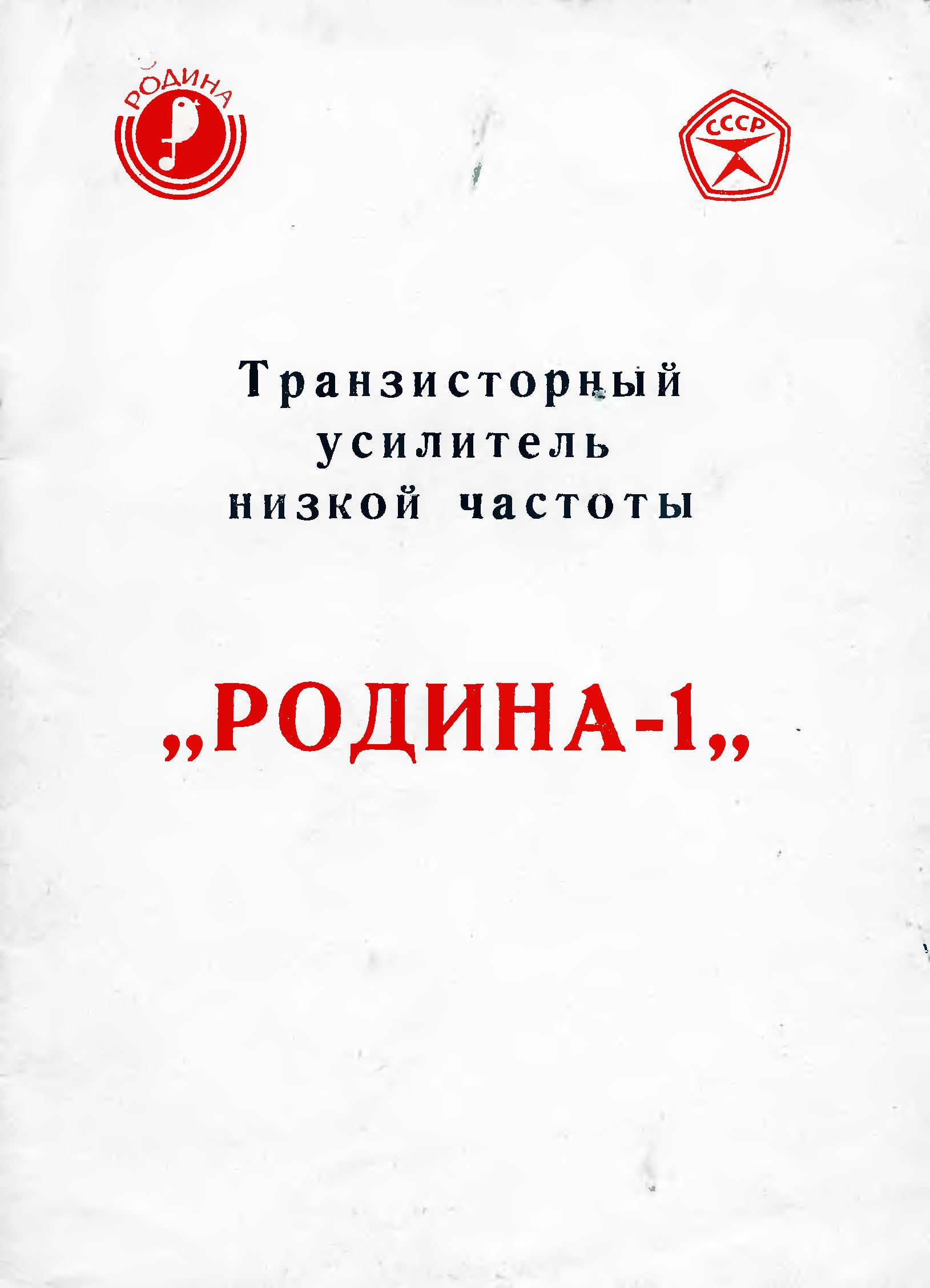

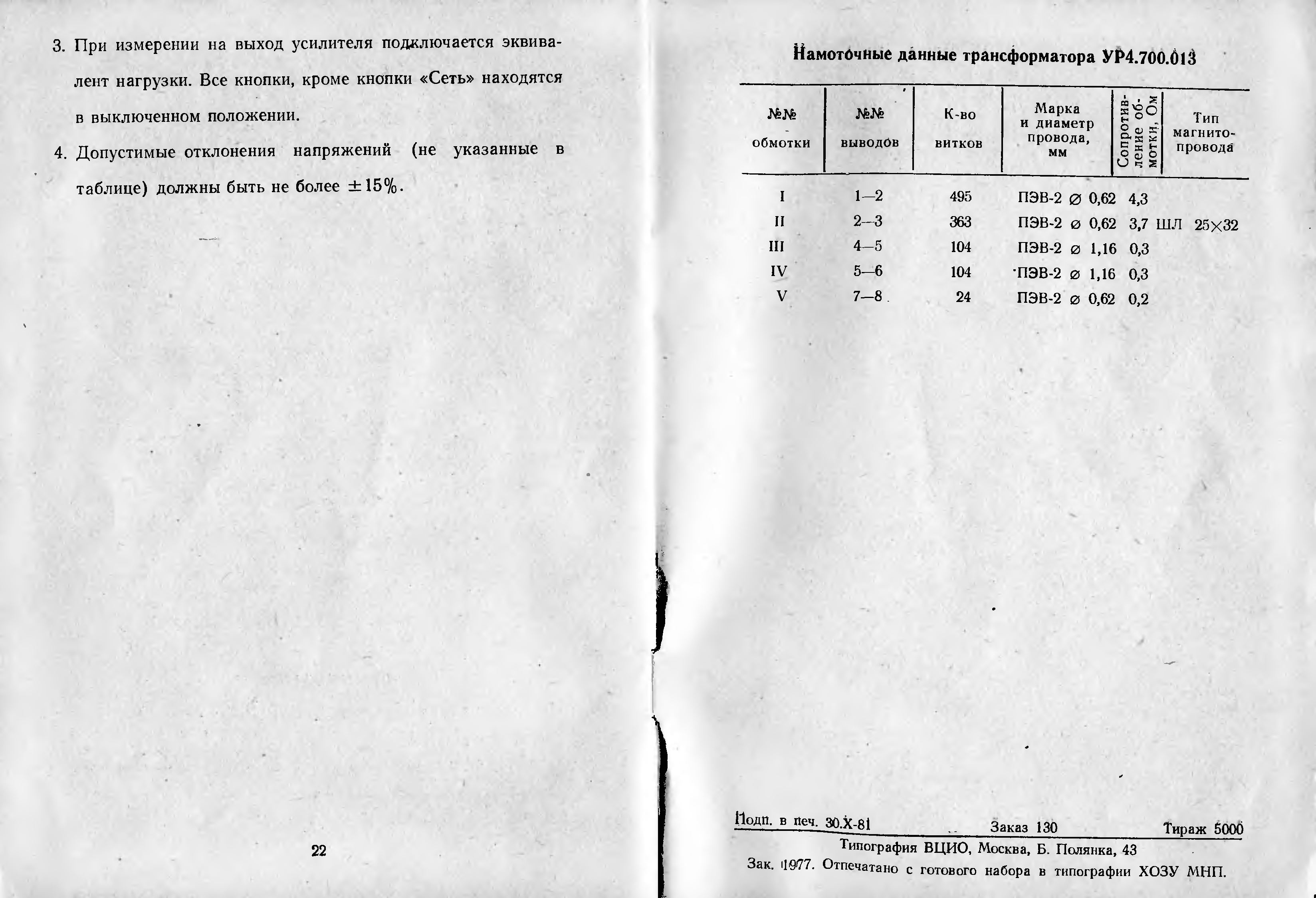

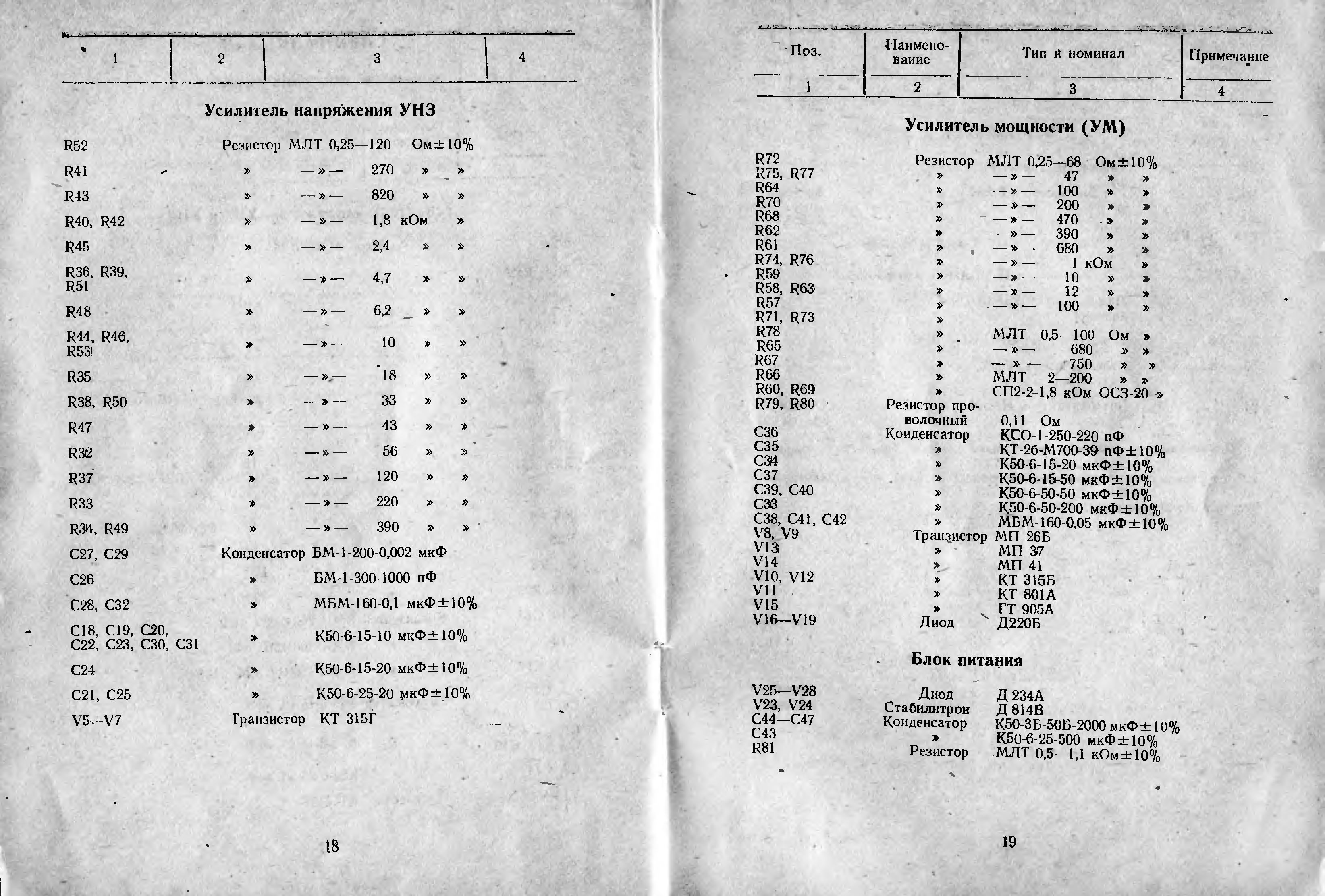

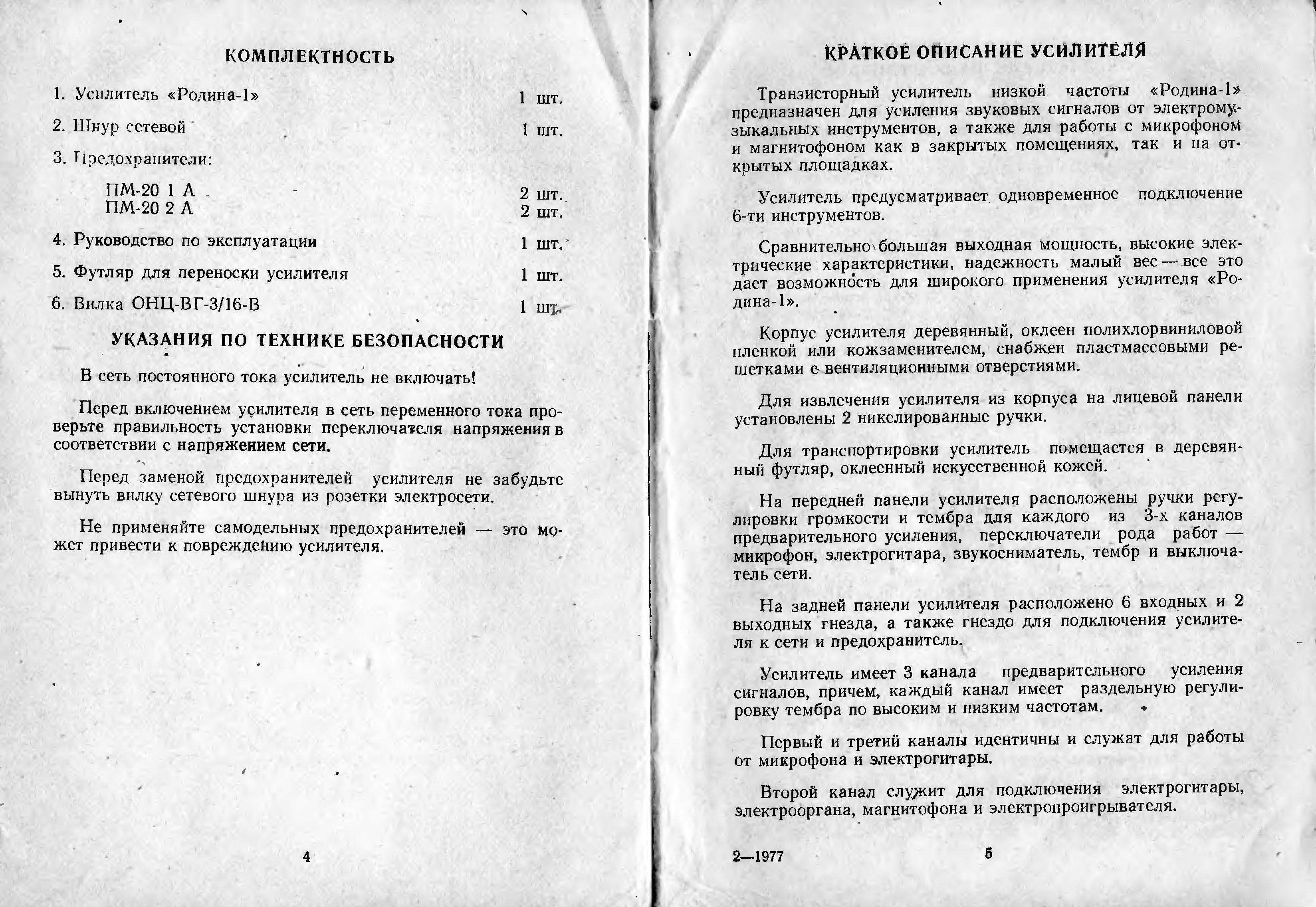

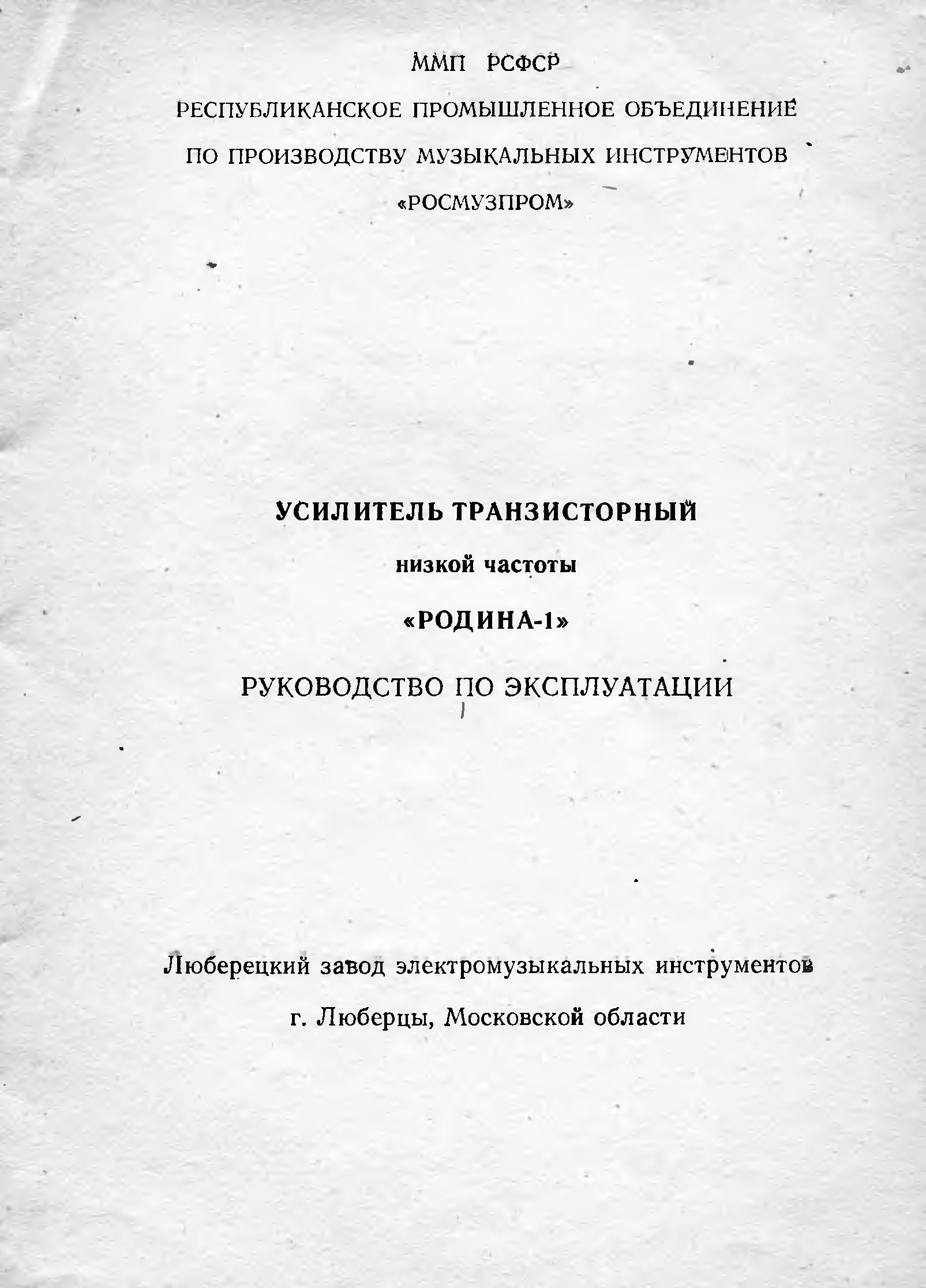

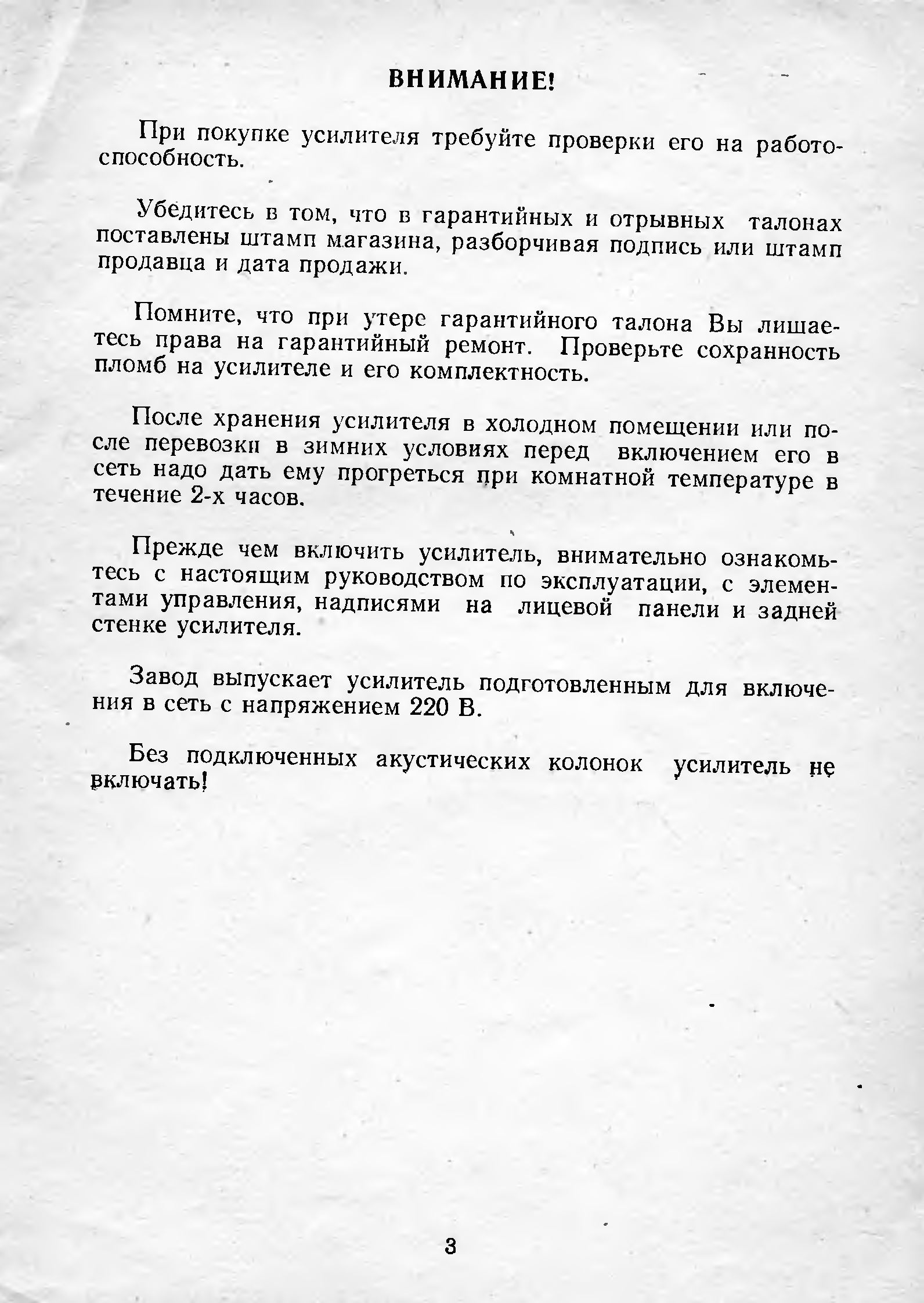

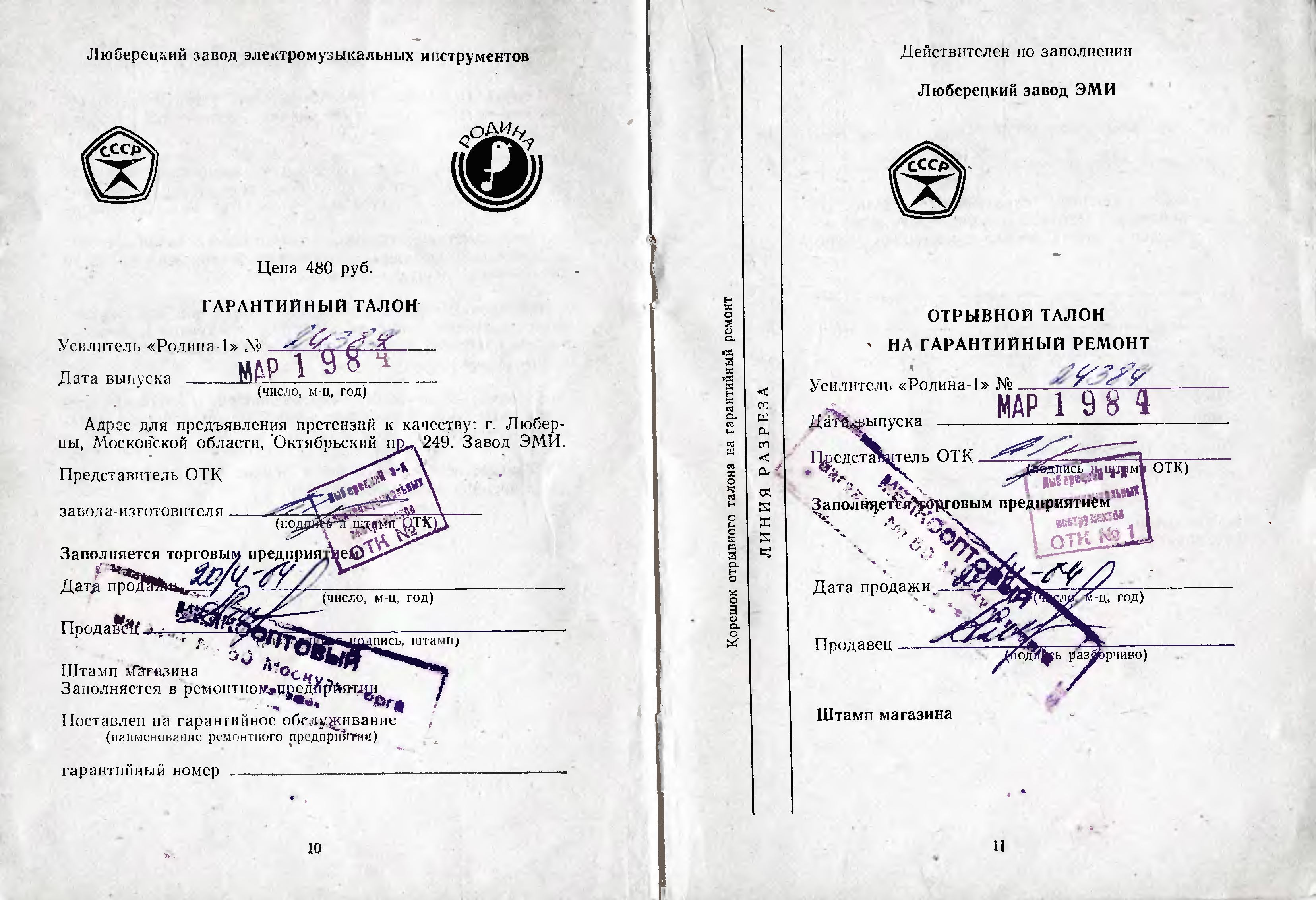

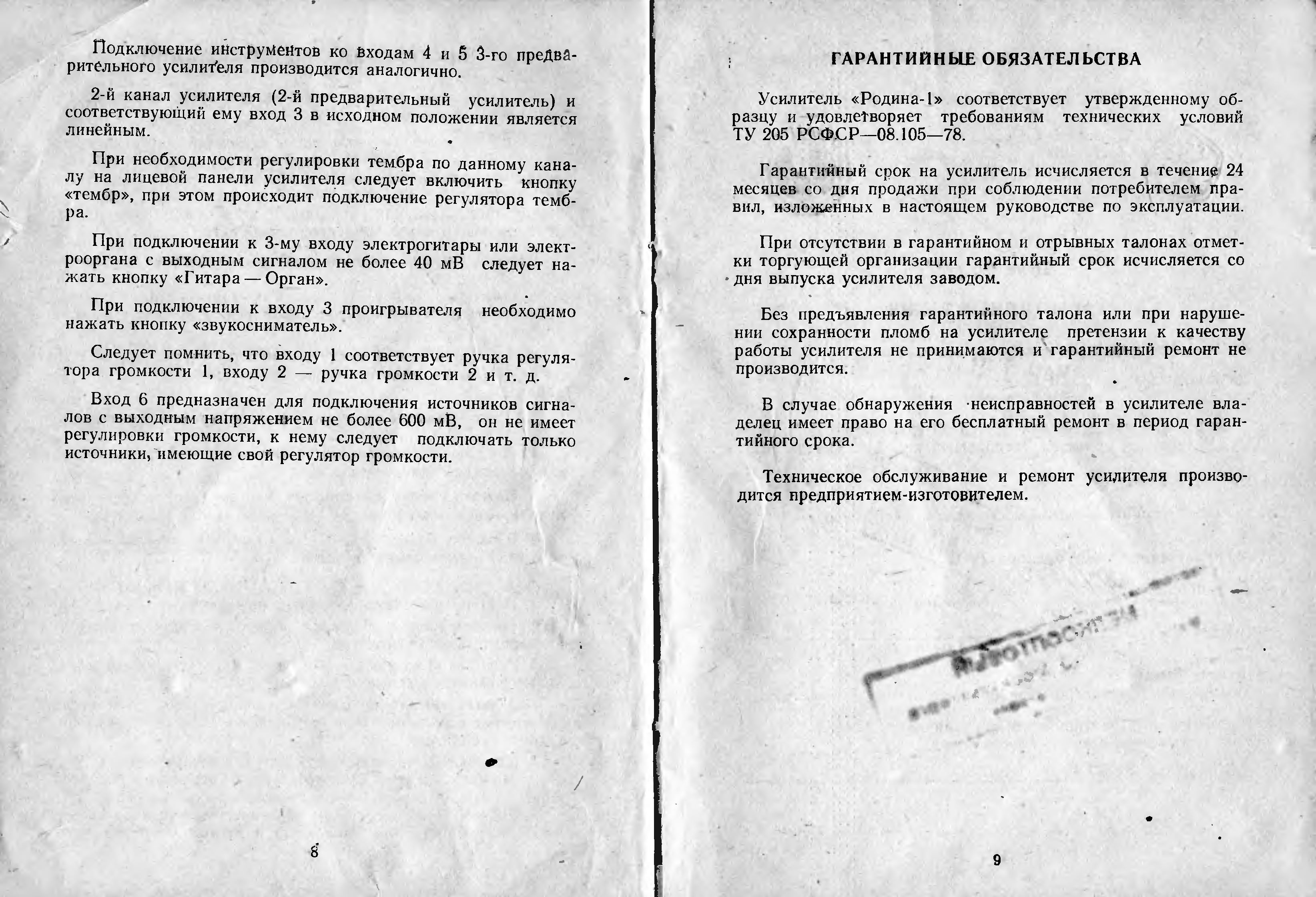

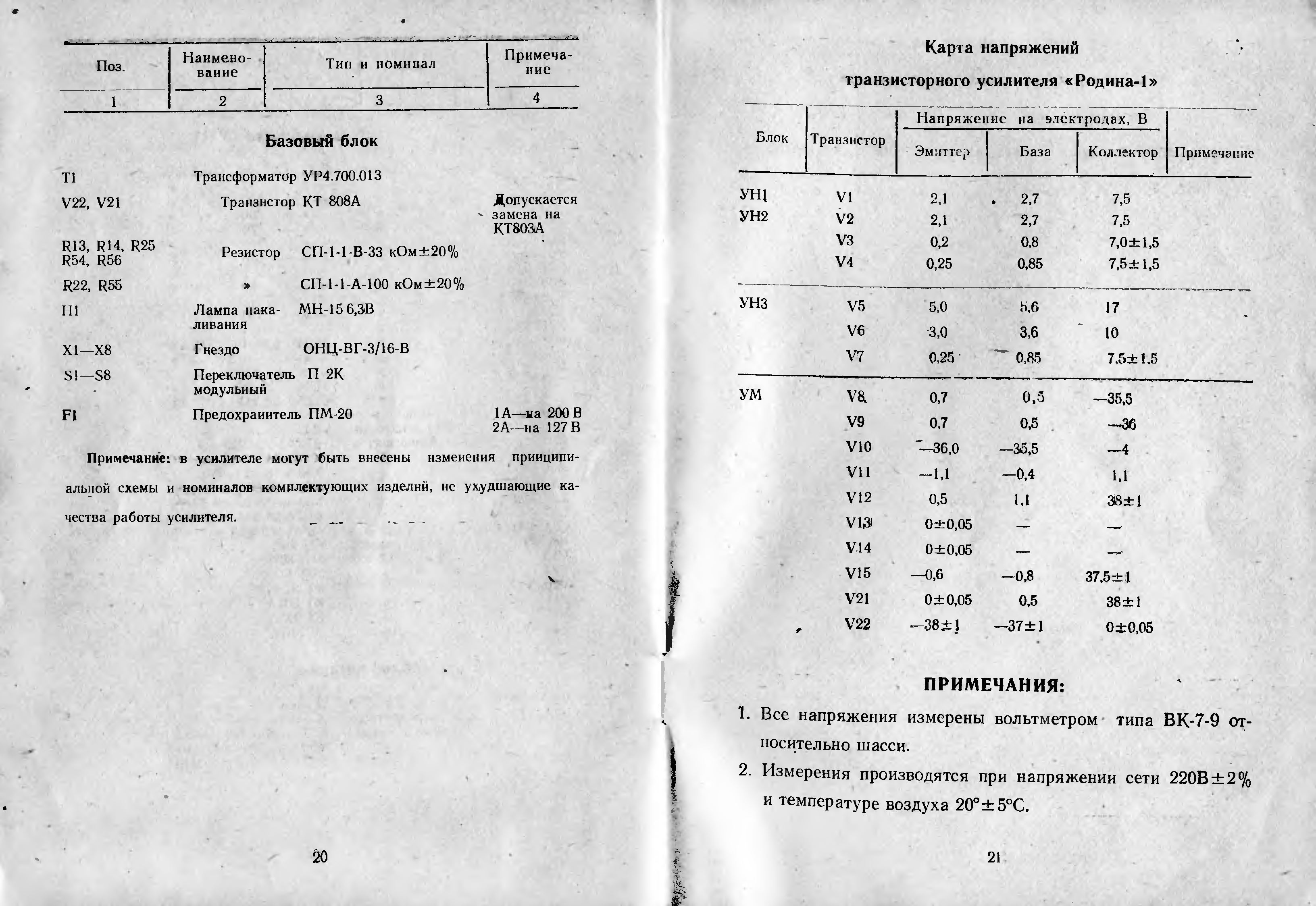

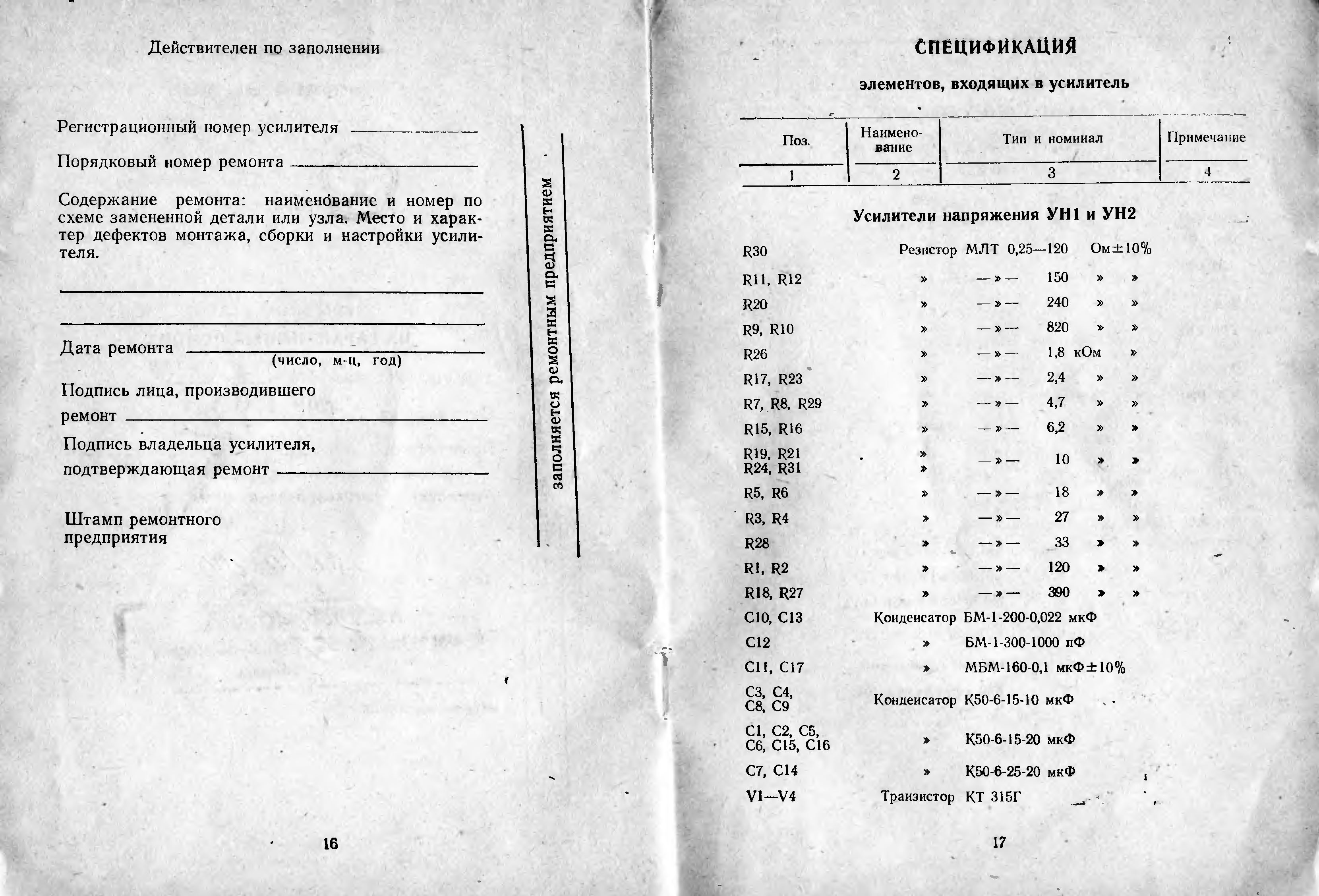

Руководство по эксплуатации РОДИНА-1

Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1 Руководство по эксплуатации РОДИНА-1
