ГЕЛИОС 001

Усилительно-коммутационное устройство Гелиос-001-стерео

Усилительно-коммутационное устройство "Гелиос-001-стерео". Выпуск 1986-1991 год.

Усилительно - коммутационное устройство высшей группы сложности - "Гелиос-001-стерео" обеспечивает усиление музыкальных и речевых программ и позволяет озвучивать концертные залы средних размеров (дискотечные).

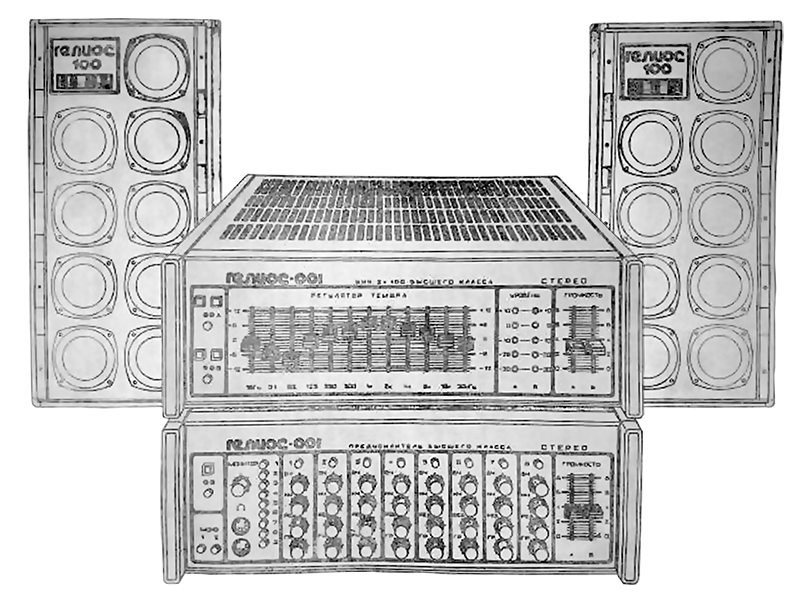

УКУ состоит из блоков:

  • Предварительного усилителя с микшерным пультом на 8 входов;
  • Двухканального блока УНЧ, со встроенным двенадцати полосным темброблоком (эквалайзером);

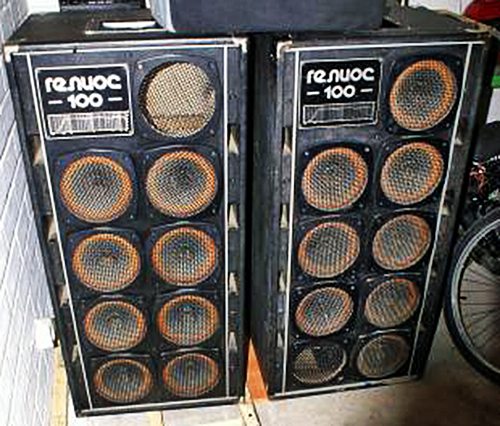

  • Двух выносных громкоговорителей типа "Гелиос-100".

В устройстве предусмотрены:

  • индикация перегрузки при коротких замыканиях, перегреве;
  • регуляторы громкости;

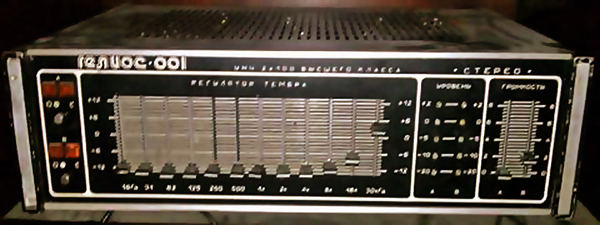

  • октавный графический эквалайзер на частоты 16; 31; 62; 125; 250; 600 Гц; 1; 2; 4; 8; 16; 30 кГц;
  • светодиодный индикатор уровня выходного сигнала;
  • микшерный пульт - для подключения стереотелефонов,
  • восьмиканальный коммутатор;
  • кнопки включения каждого из 8-ми каналов;
  • регуляторы тембра по высшим и низшим частотам, громкости и реверберационного сигнала (по каждому каналу);
  • возможность подключения источников программ и выбора любого из них, путем оперативной коммутации;
  • гнёзда для подключения режимов работы (псевдоквадро, стерео, моно) и правильной фазировки включения АС ("моно-2").

Корпуса УКУ из металла, облицованные искусственной кожей.

Краткие технические характеристики устройства:

  • Выходная мощность номинальная 2х100 Вт.
  • Диапазон рабочих звуковых частот 20-20000 Гц.
  • Коэффициент гармоник 0,3%.
  • Чувствительность со входов, мВ: высокоомных 775 ±20, среднеомных 245 ±20, микрофонных 10±1.
  • Отношение сигнал/шум 70 дБ.
  • Диапазон регулировкитембра, дБ: по тракту НЧ ±12, по тракту ВЧ ±12.
  • Входное сопротивление выносного громкоговорителя 4 Ом.
  • Напряжение питания 220 В.
  • Потребляемая мощность 510 Вт.

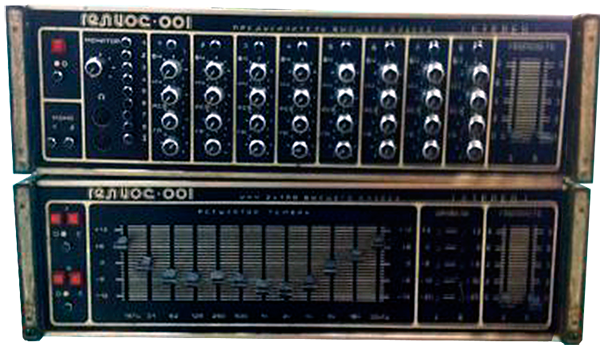

  • Габариты, мм: предварительного усилителя - 490х440х160, усилителя низкой частоты - 490х400х160 (нижний блок на фото), выносного громкоговорителя (АС) - 1174х557х440.
  • Масса, кг; предварительного усилителя - 12, усилителя низкой частоты - 22, одного, любого выносного громкоговорителя (АС) - 52.

Розничная стоимость УКУ - "Гелиос-001-стерео" - 4070 рублей.
 Схема усилителя ГЕЛИОС 001 на данный момент отсутствует.

Усилительно-коммутационное устройство Гелиос-001-стереоУсилительно-коммутационное устройство Гелиос-001-стереоУсилительно-коммутационное устройство Гелиос-001-стерео
