ФОРМАНТА М50-2

Усилитель вокально-инструментальный ФОРМАНТА М50-2

Усилитель низкой частоты, одноканальный, с двумя входами разной чувствительности, каждый со своим диапазоном и регулировкой. Со встроенным эквалайзером и выходом "петли" на запись или внешний блок эффектов. Производился на радиозаводе Форманта г.Качканар Свердловской Области.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСИЛИТЕЛЯ ФОРМАНТА М50-2

Выходная мощность усилителя:

Номинальная……………………………………….………………………………….50

Пиковая……………………………………………….………………………………150

Рабочий диапазон частот по звуковому давлению, гц…………………………………….63-I6000

Коэффицент нелинейных искажений усилителя в рабочем диапазоне частот, %, не более….0,5

Драгметаллы:

Золото………………………………..…………………………………………….0,530076 гр.

Серебро…………………………………………………………………………….0,903266 гр.

азотнокислое серебро……………………………………………………………..0,033240 гр.

Содержатся только в радиоэлементах.

Соотношение сигнал/(шум + фон), ДБ, не менее………………………………..………………..60

Напряжение питающей сети частотой 50 ГЦ, В……………………………………………220±10%

Мощность потребляемая от сети, (при 1/3 Р ном), В*А, не более: ………………………………………….85

Пределы регулировки тембра на частотах 100, 400, 1000, 1400, 2000, 2800, 4000, 5600, 8000, 12000 Гц, не менее, ДБ,…………………………………………………………………………….± 12

Номинальные входные напряжения, мВ,

Вход "1"……………………………………………………………………..………………………….5

Вход "2"………………………………………………………………………….……………………20

Линейный вход775"…………………………………………………………………………….775

Номинальное выходное напряжение на линейном выходе не менее, мВ,………………………775

Среднее стандартное звуковое давление в диапазоне рабочих частот, не менее, Па:………………….0,4

Габаритное размеры усилительно-акустического устройства, мм……………………………350X450X780

Масса усилительно-акустического устройства, кг:…………...……………………..35

ПРИМЕЧАНИЕ: При снижении напряжения питающей сети от номи­нального значения 220 В до 188 В номинальная (пиковая) мощность устройства уменьшаются до 40 и 120 Вт соответственно.

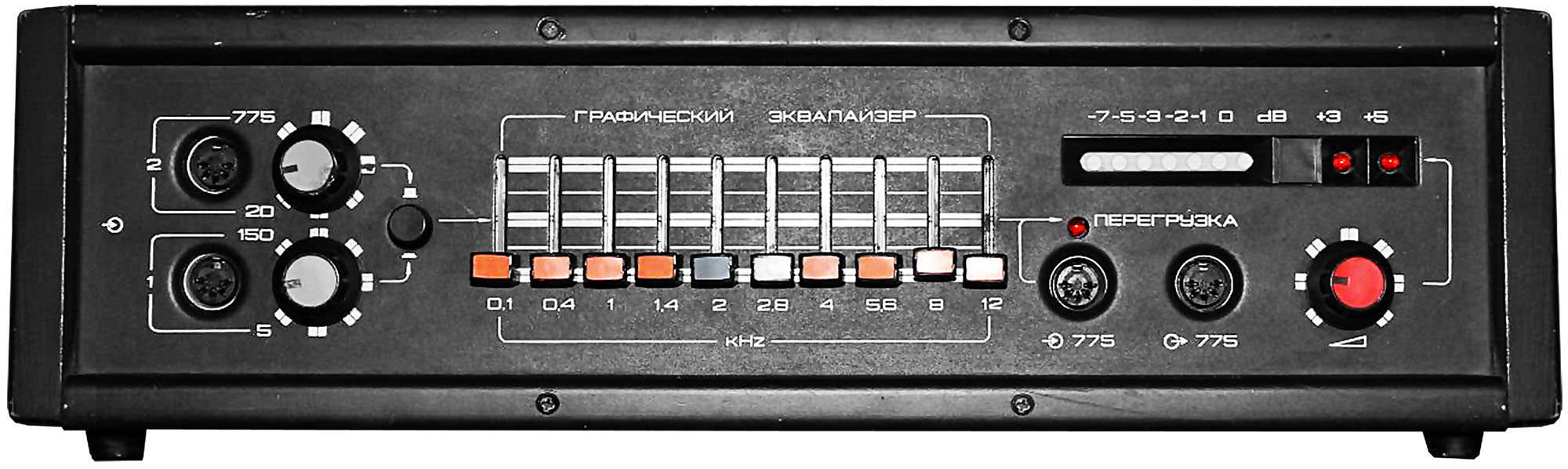

Фотографии ФОРМАНТА М50-2

ФОРМАНТА М50-2 Усилитель вокально-инструментальный

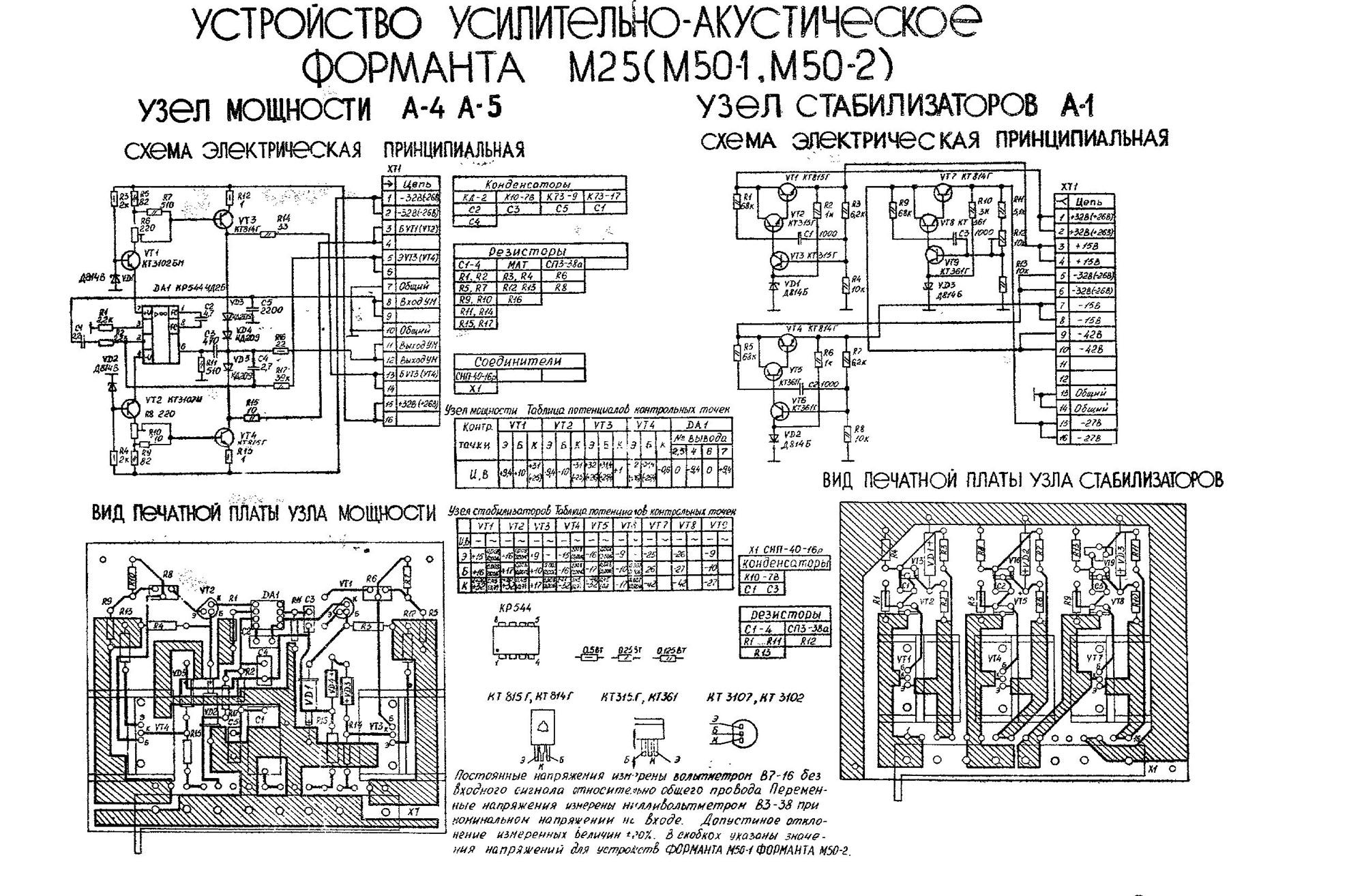

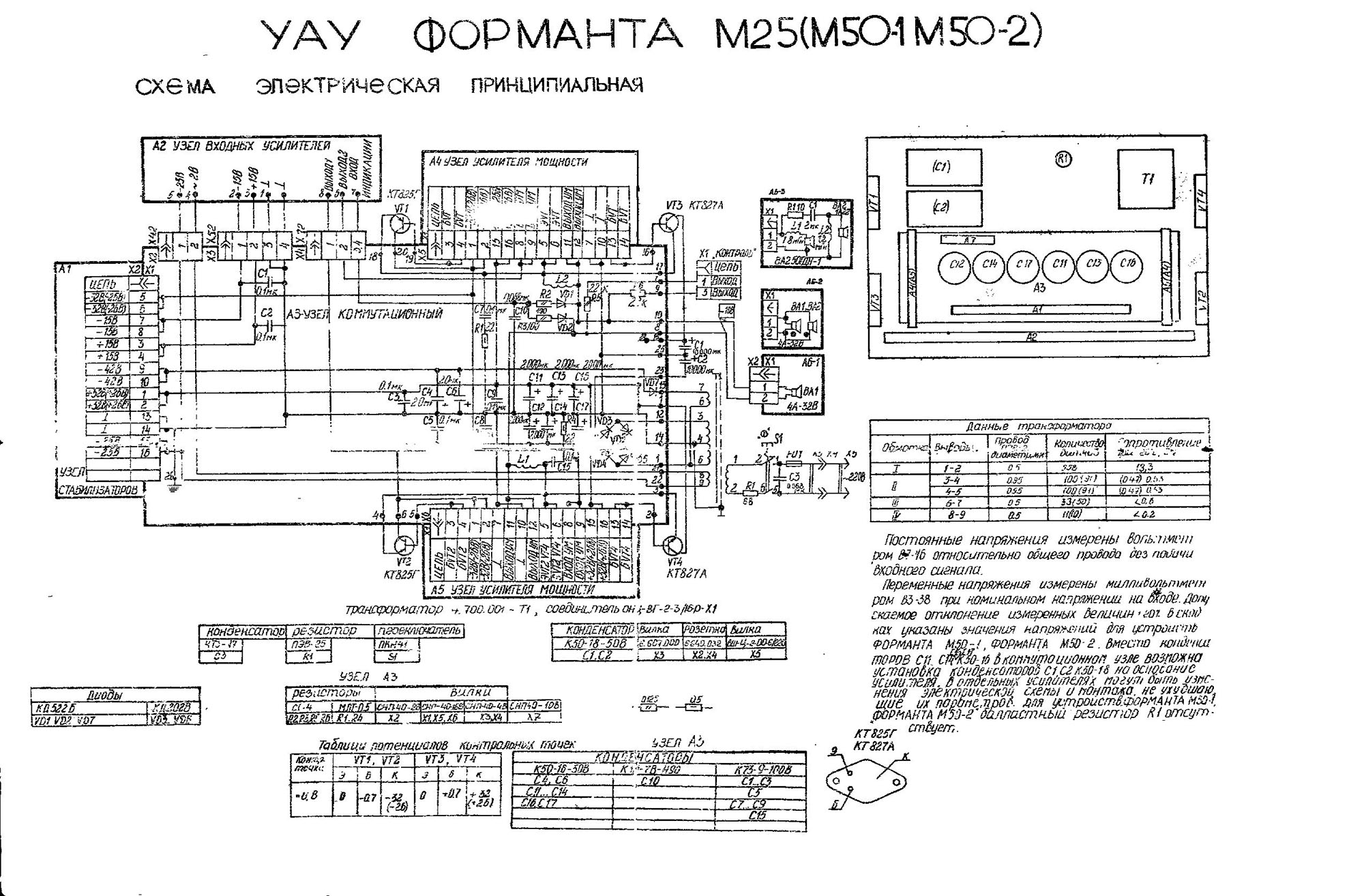

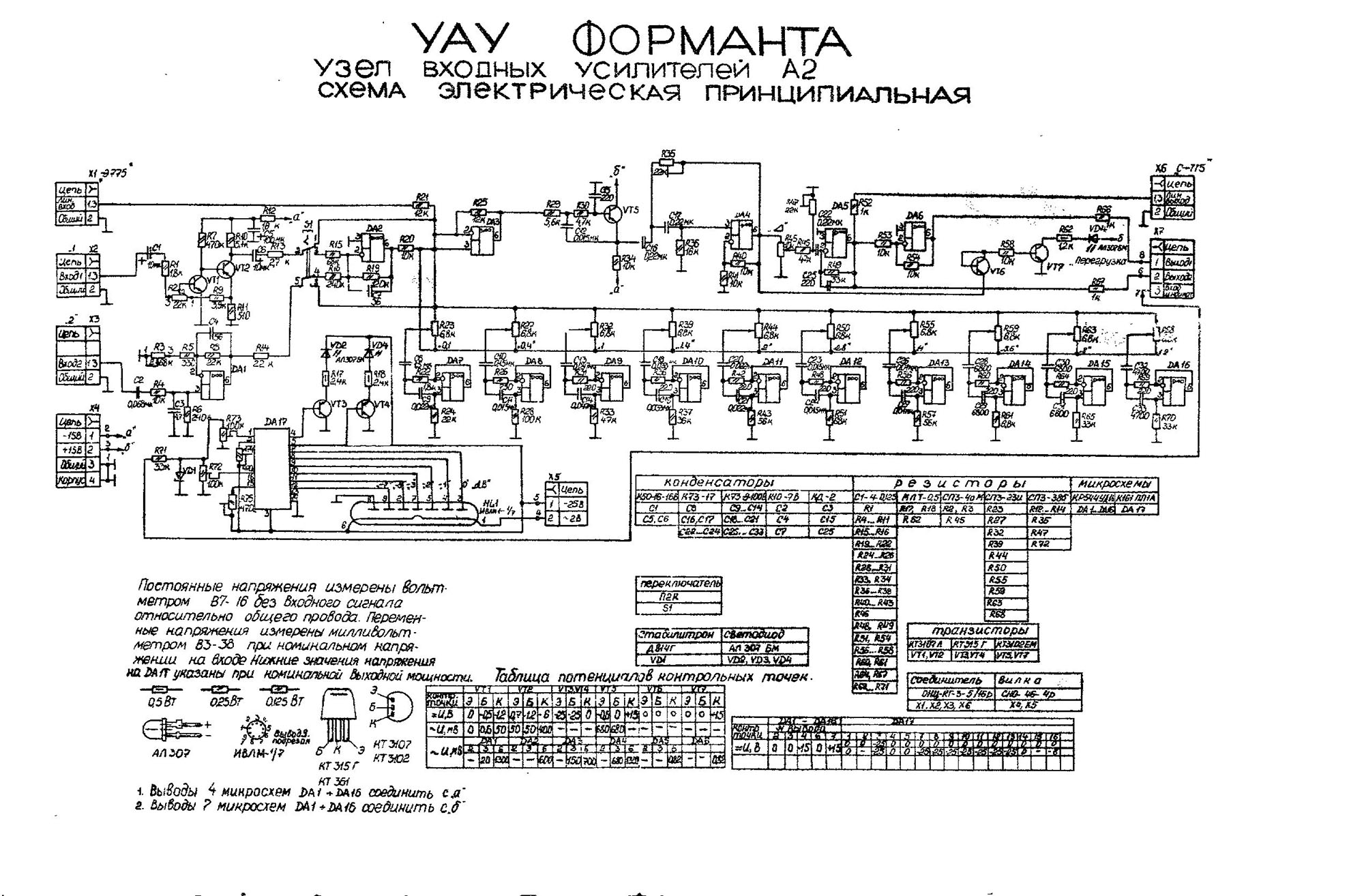

Схемы ФОРМАНТА М50-2

Схемы ФОРМАНТА М50-2 Схемы ФОРМАНТА М50-2 Схемы ФОРМАНТА М50-2
